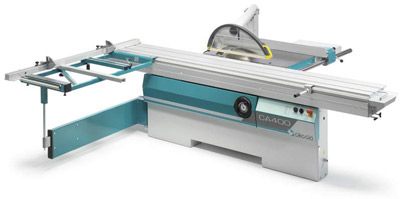

Форматно-раскроечный станок СА 400

Технические характеристики

Параметр

Значение

Ширина каретки CA 400:

385 мм

Ширина раскроя каретки 2600 мм

2700 мм

Ширина раскроя каретки 3200 мм

3260 мм

Ширина раскроя каретки 3800 мм

3870 мм

Ширина раскроя каретки 4300 мм

4370 мм

Макс. диаметр главной пилы

450 мм

3 скорости вращения вала пилы, об/мин

3200-4000-6000

Высота реза при 90 / 45 град

155 / 115 мм

Угол наклона пилы

0 – 45 град

Диаметр подрезной пилы

125 мм

Ширина реза между пилой и упорной линейкой

1050 мм

2 вытяжных отверстия диам.

100 и 120 мм

Мощность мотора

7,5 лс (5,5 кВт)

Размер форматной каретки

630x1450 мм

Размер в упаковке, см

330x125x100 мм

Вес нетто

860 кг

Габаритный размер

3300х3360х910 мм

Размер в упаковке

3400х1200х1115 мм

Опции

    Норматив Е Норматив EN Подрезной узел с внешней регулировкрой от отдельного мотора Каретка длиной 2600, 3800, 4300 мм Запуск (управление) станка на каретке Автоматический запуск звезда-треугольник Пневматический прижим 3200 мм, полезная длина 3050 мм Алюминиевая линейка +30-45 градусов Приставка для параллельных резов Электронный визуализатор приставка для парал. резов Эксцентриковый винтовой прижим Двойной упор для реза под углом 45 градусов Параллелограмная защита пилы диам. аспирации 80 мм Параллелограмная защита пилы СЕ диам. аспирации 100 мм Приспособление для подъема параллелограмной защиты (обязательно заказывать параллелограмную защиту). Подъем обеспечивается тремя колесиками. Ширина реза 1250 или 1500 мм Расширение стола 820x320 мм Электронный счетчик параллельного упора с эксцентриковым фиксатором и микрометрической регулировкой Электронный визуализатор скорости Увеличенная телескопическая линейка для форматной каретки 2 электронных счетчика для увеличенной телескопической направляющей линейки Поворотная навесная панель управления Подрезной узел постформинг Быстрое позиционирование линейки на форматной каретке (требуется увеличенная линейка) на 90-15-22, 5-30-45 град. Телескопич. удлинение фортматного стола 750 мм макс. Второй форматный стол Дополнительный расклинивающий нож Пила диам. 300-350-400-450 мм Подрезная пила 125 мм Усиленный мотор 5,5 кВт, 7,5 кВт

Комплект поставки

Станок предназначен для высококачественного раскроя ламинированных ДСП, МДФ и ДВП; продольного, поперечного и под углом к волокнам раскроя пиломатериалов. Подрезной узел с приводом от отдельного электродвигателя обеспечивает идеальное пиление без сколов. Пильные узлы могут быть синхронно наклонены на угол до 45 градусов. Массивная станина, прочные направляющие и упоры, точность регулировок и мощность привода основной пилы 4 кВт обеспечивают надежность данного оборудования при многосменной работе в условиях промышленного произхводства. Скорость вращения основной пилы выбирается перекидыванием ремня на шкиве вала.

В комплект станка входят:

    Алюминиевая каретка с цилиндрическими направляющими из стали высокой точности, на роликах Чугунный стол размер 1040х650 мм Параллельная упорная линейка с микрометрической регулировкой Защитное устройство пилы (для диска до 315 мм), для большего диаметра необходимо заказывать параллелограмную защиту (опция). Теплозащита мотора Грибовидная аварийная кнопка

Чертеж каретки

Пильный узел

Управление на каретке

Параллелогр. защита пилы

Упор +30-45

Двойной упор

Второй форматный стол

Пневматический прижим

Удлин. форм. каретки

Внешняя рег. подреза

Приставка паралл. р.

Подрезн. узел постформинг

Подрезная пила постформинг

Эксц-винт. прижим

Рез пилы постф.
