Сирена электронная С-40 Э с блоком GSM и тангентой

Сирена электронная С-40 Э с блоком GSM и тангентой

Паспорт

Техническое описание

Инструкция по эксплуатации

г. Волгодонск 2015

ОГЛАВЛЕНИЕ

1.НАЗНАЧЕНИЕ КОМПЛЕКТА ………………………………………...…….2

2.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ……………………………..……….2

3. СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ …………………………3

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ………………………………………3

5. ВКЛЮЧЕНИЕ………………………………….. ………………..……………5

6. ПРОГРАММИРОВАНИЕ И УПРАВЛЕНИЕ………………………………….7

7. ПОРЯДОК ПОДКЛЮЧЕНИЯ…………………………………………………8

8. ИСПОЛЬЗОВАНИЕ ТАНГЕНТЫ……………………………………………..9

9. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ …………………………………………10

10.ХРАНЕНИЕ И ТРАНСПОРТИРОВКА ….……………………………………10

11.СВИДЕТЕЛЬСТВО О ПРИЕМКЕ …….………………………………………11

1.НАЗНАЧЕНИЕ КОМПЛЕКТА

Сирена электронная (именуемая далее С-40 Э с блоком GSM и тангентой ) предназначена для подачи звуковых сигналов, трансляции речи на открытом воздухе и в помещениях, при возникновении чрезвычайных ситуаций.

Включение сирены возможно дистанционно или через сеть GSM (с помощью сотового телефона или модема)

Сирена позволяет воспроизводить любую аудиозапись записанную на внутреннюю энергонезависимую память.

Наличие тангенты позволяет использовать устройство в роли мощного мегафона.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

1. Уровень звукового давления на расстоянии одного метра от рупора, не менее 120 дБ

2. Полоса воспроизводимых частот 180-6500 Гц

3. Выходная звуковая мощность (RMS) 200 Вт.

4. Поддерживаемый объем памяти карты SD 2-16 Гб

5. Номинальное напряжение 220 В.

6. Максимальная мощность потребления не более 250 Вт.( в режиме оповещения), в режиме ожидания 2 Вт.

7. Частота тока — 50 Гц.

7. Температура эксплуатации : блок управления - от -5 до 45° С, рупорные громкоговорители - от -40 до 45° С.

8. Габаритные размеры блока управления — 330х220х130мм.

9. Вес : блока управления - 3.3 кг, рупорных громкоговорителей (4 шткг.

3. СОСТАВ И КОМПЛЕКТ ПОСТАВКИ

Наименование	Количество
Блок управления	1
Рупорный громкоговоритель TC1Вт, с элементами крепления и проводами.	4
Паспорт, инструкция по эксплуатации и техническое описание	1

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Сирена электронная С-40Э выполнена в металлическом ящике. На дверце расположен тумблер принудительного включения-отключения сирены и индикация наличия 220 вольт. Подвод кабелей снизу ящика. Четыре всепогодных рупорных металлических громкоговоришт. по 40 Вт) устанавливаются на возвышении, на металлической стойке (например на кровле здания).

Включение сирены можно выполнить тремя способами :

·  вручную, тумблером принудительного включения-отключения

·  дистанционно ,с помощью сотового телефона или модема

·  подачей 220 вольт на контакты 11-12 клеммной колодки (тумблер принудительного включения должен находится в положении “Сирена вкл”)

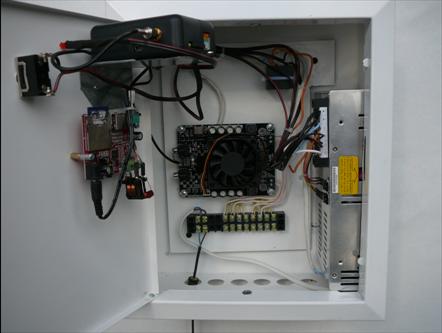

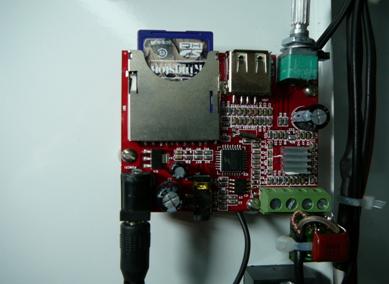

Вся звуковая информация хранится на флеш карте SD ,которая вставлена в плату хранения звуковой информации (видна на фото 2).

Карта легко извлекается и перезаписывается на компьютере или мобильном телефоне.

Фото 2

Для извлечения SD карты необходимо легким нажатием пальца (вертикально вниз)утопить карту на 2-3мм. После щелчка карта легко извлекается вверх. Для установки карты, выполнить все манипуляции в обратном порядке.

На плате хранения звуковой информации также расположен регулятор громкости, позволяющий выставлять нужную громкость звучания.

Все дистанционные операции осуществляются путем отсылки sms сообщений определенного содержания на номер блока, с помощью сотового телефона или модема. Текст сообщения содержит пароль и команду.

Время срабатывания (от отсылки smc, до включения ) 5-15 секунд. Количество телефонных номеров, имеющих возможность управлять блоком -5(программируется).

Для периодического контроля работоспособности блока необходимо произвести дозвон на его номер.

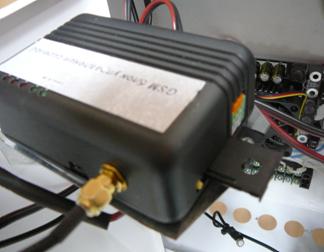

В блок GSM вставляется sim карта (со снятым пин кодом)с положительным балансом, одного из российских операторов мобильной связи.

Для извлечения слайдера необходимо нажать желтую кнопку, до выдвижения его, из корпуса GSM блока, на 5-7 мм. После установки SIM карты в слайдер(правильность установки контролируют по срезанному углу), его утапливают в корпус легким нажатием.

5. ВКЛЮЧЕНИЕ

На верхней стороне GSM блока находится ряд светодиодов, индицирующих состояние устройства.

После подачи 220 вольт на контакты 11-12 клеммной колодки (SIM карта вставлена в GSM блок) загорается зеленый светодиод +12V,затем начинает моргать зеленый светодиод GSM. В это время происходит поиск сетей GSM и регистрация в одной из них. Процесс может занимать до 3-х минут. После удачной регистрации, светодиод GSM загорается постоянным светом.

Отсутствие регистрации (светодиод GSM мигает более 3-х минут) может быть вызвано:

ü  загрязнены контакты SIM карты (протереть)

ü  у SIM карты не снят PIN код (снять)

ü  отрицательный баланс (пополнить)

ü  SIM карта просрочена (заменить)

ü  в месте установки слабый сигнал сети GSM (изменить место установки)

ü  стены помещения, где установлен блок управления, частично или полностью выполнены из металла (изменить место установки)

Для проверки ручного управления, переключаем тумблер в положение “Сирена ВКЛ”

Для проверки дистанционного управления, отправляем одно из SMS (см. ниже),с телефона, номер которого записан в память GSM блока.

Внимание!

Необходимо помнить, что при отсутствии расходования средств с баланса SIM карты, в течении 3-х месяцев, сотовый оператор блокирует SIM карту. Дабы избежать этого, необходимо хотя бы 1 раз в 3 месяца производить дистанционное включение (оплачиваться будет ответная SMS о включении.)

Как вариант проверки работоспособности устройства, может быть дозвон на номер SIM карты в блоке (голосовой вызов). Правильная реакция на дозвон следующая - короткий тональный гудок 1-2 сек(между нажатием клавиши вызова и гудком минимальный промежуток времени, поэтому необходимо максимально быстро, после вызова слушать ответ ). Сразу после гудка происходит соединение, сопровождающееся тишиной. За время соединения со счета SIM карты списываются средства. При звонках в пределах одного оператора тональный гудок иногда отсутствует и сразу происходит соединение.

6. ПРОГРАММИРОВАНИЕ И УПРАВЛЕНИЕ

Программирование устройства (запись номеров, с которых можно управлять, их может быть 5) возможно двумя способами:

1.С помощью компьютера (USB шнур +небольшая программа, подробно на сайте www. gsmsirena. ru ) на месте установки, либо при изготовлении (нужны номера sim карт с которых будет управляться сирена).

2.Можно делать удаленно, с сотового телефона. При изготовлении зашивается в блок GSM номер sim карты телефона и через GSM сеть программируется с этого номера.

После программирования, вставляется SIM карта, затем следует подключение, после этого блок уже может управлять сиреной – включить, выключить, включить на определенное время.

Например, если с любого сотового телефона (номер которого находится в памяти блока) отправить sms вида 1234V41T30, то сирена включиться на 30 (программируемое время включения не должно быть более 250 секунд) секунд. В sms – 1234 это пароль (программируется любой), T30-включить на 30 секунд.

Команда 1234V41 включает сирену на постоянный режим работы, 1234V40-отключает ее.

Для того что бы узнать баланс, необходимо отправить следующее sms сообщение 1234B*100# (значение *100#-для Мегафона, команда работает не у всех операторов).

Внимание!

·  Команды управления (SMS сообщения ) вводятся заглавными буквами латинского алфавита, без пробелов.

·  Если сирена включена на постоянный режим работы, то для отключения необходимо отослать еще одно SMS , на отключение. Поэтому при учебных тревогах удобней пользоваться командами включения на определенное время, вида: 1234V31T30

·  Программируемое время включения не должно быть более 250 секунд.

7.ПОРЯДОК ПОДКЛЮЧЕНИЯ УСТРОЙСТВА

1.Блок управления необходимо установить в месте защищенном от попадания атмосферных осадков.

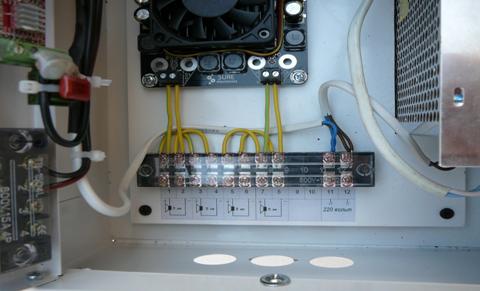

2.Подключение громкоговорителей и сети 220 вольт производится к 12-контактной клеммной колодке.

Внимание!

Подключение рупорных громкоговорителей необходимо выполнить с учетом фазировки. Провода одного цвета (например синий) подключаются к ” +”, соответственно белые провода подключаются к “-“ выхода усилителя.

Следует помнить, что удлинение проводов громкоговорителей нужно выполнять медным проводом сечением не менее 1кв. мм в каждой жиле. Но даже при таком сечении потери сигнала на 50 метрах достигнут 20%.Поэтому при значительном удлинении надо применять по возможности большее сечение.

Внимание!

Цепь подключения 220 вольт должна быть оборудована автоматическим выключателем, на ток отключения соответствующей нагрузке.

8. ИСПОЛЬЗОВАНИЕ ТАНГЕНТЫ

При использовании устройства в роли мегафона необходимо:

·  взять тангенту в руку(не нажимая клавиш)

·  другой рукой перевести тумблер в положение “Сирена вкл”.

·  перед началом звучания сирены (спустя 2-3 секунды после включения тумблера или в любом месте в процессе звучания сирены) зажать одновременно боковую и любую верхнюю клавишу тангенты и не отпуская их произнести речевое сообщение.

·  перевести тумблер в положение “Сирена выкл”.

·  отпустить клавиши тангенты

9. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Монтаж и эксплуатация устройства осуществляется квалифицированным и подготовленным персоналом. Необходимо изучить содержание настоящий паспорт и иметь квалификационную группу не ниже III.

10. ХРАНЕНИЕ И ТРАНСПОРТИРОВКА.

Изделие должно храниться в закрытом помещении при температуре от +5 0С до +45 0С и относительной влажности воздуха не более 90 % при отсутствии агрессивных паров и газов, вызывающих коррозию.

Допускается транспортировка в транспортной таре всеми видами транспорта при температуре окружающей среды от +5 0С до +50 0С и относительной влажности окружающего воздуха до 98 %.

При транспортировке должна быть предусмотрена защита от попадания атмосферных осадков и пыли.

11. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ.

Сирена электронная С-40Э с блоком GSM и тангентой изготовлена, принята и признана годной для эксплуатации. ___________
