ЧП «НПП ВАГ»

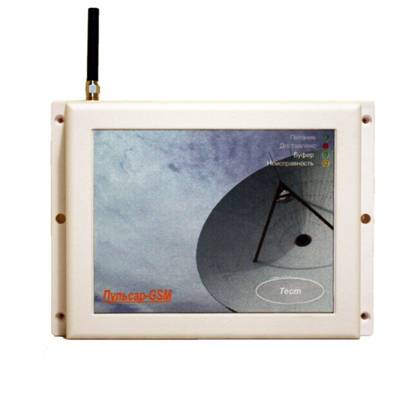

Устройство передачи пожарной тревоги и предупреждение о неисправности
«Пульсар-GSM»
ПАСПОРТ
ААПВ.425644.001ПС
Симферополь.
Содержание
1. Перечень условных сокращений. 3
2. Общее описание. 3
3. Технические характеристики. 6
4. Целостность и комплектность. 7
5. Установка и монтаж. 7
6. Программирование. 11
7. Техническое обслуживание. 12
8. Декларации производителя. 13
9. Свидетельство о приемке. 13
10. Свидетельство о повторной проверке. 14
11. Гарантийные обязательства. 14
12. Информация о ремонтах. 14
13. Информация о сертификации. 15
Этот паспорт предназначен для изучения конструкции, работы и правил эксплуатации устройства передачи пожарной тревоги и предупреждения о неисправности «Пульсар-GSM», в дальнейшем устройство передачи.
1. Перечень условных сокращений.
ППКП – прибор приемно-контрольный пожарный.
ПППН – пульт принятия предупреждения о неисправности.
ПППТ – пульт приема пожарной тревоги.
УПИ – устройство передачи извещений.
2. Общее описание.
· Пульсар-GSM применяют для:
1) принятия сигналов о пожаре и неисправности через 8 информационных входов, обозначенные как «П1»-«П4» и «А1»-«А4» от приборов приемо-контрольных пожарных (ППКП), в которых выход выполнен «сухим» контактом выходного реле и передачу этих сигналов на ПППТ и ПППН по радиоканалу в стандарте GSM.
2) контроля линии связи с ППКП.
3) принятия подтверждения про получения сигнала с ПППТ и ПППН и передачи подтверждения на ППКП через выходы (открытый коллектор), обозначенные как «Д1»-«Д4», согласно входу, по которому произошло принятия сообщения о пожаре.
4) передачи общей неисправности на ППКП через выход (открытый коллектор), обозначенный как «Н» в случае:
- системной ошибки, выявленной в работе программного обеспечения устройства передачи.
- в случае неисправности одной из линий питания «+12V»
- в случае неисправности линии связи с ППКП
- в случае неисправности сети GSM
5) индикации:
- питания (индикатор «Питание»)
- принятия подтверждения про получения сигнала с ПППТ и ПППН (индикатор «Доставлено»)
- наличие сообщения для передачи на ПППТ или ПППН (индикатор «Буфер»)
- предупреждение о неисправности(индикатор «Неисправность»)
Пульсар-GSM имеет возможность работать с двумя сим картами. Если нет связи с сетью GSM или возникает ошибка при передачи сообщения на одной из сим-карт, устройство переходит на вторую сим-карту.
· Пульсар-GSM имеет входы:
«П1» - «П4», « ┴» - для подключения «сухих» контактов реле ППКП, работающих в режиме «Пожарная тревога»
«А1» - «А4», « ┴» - для подключения «сухих» контактов реле ППКП, работающих в режиме «Неисправность»
«+12V», « ┴» - для питания Пульсар-GSM
«~18V» - для контроля наличия сети 220в
«Х6» - для подключения конфигуратора
«S1» - для подключения сенсора
«S2» - для подключения кнопки
· Назначение светодиодов:
Основная плата.
«HL1» - сигнализирует о том, что связь происходит через сим карту №1
«HL6» - сигнализирует о том, что связь происходит через сим карту №2
«HL7» - сигнализирует о работе GSM модема.
— Не горит – GSM модем выключен.
—Мигает один раз в секунду – нет регистрации в GSM сети.
—Мигает один раз в 3 секунды – модем зарегистрирован в GSM сети.
На крышке корпуса:
«Питание» - сигнализирует о наличии питания.
«Доставлено» - сигнализирует о доставке сообщения на пульт.
«Буфер» - сигнализирует о наличии сообщений для отправки на пульт.
«Неисправность» - сигнализирует о неисправности прибора или каналов связи:
—Не горит – все в норме.
— Горит – присутствует неисправность.
Для просмотра неисправности следует удерживать кнопку (или коснуться сенсора) «Тест». По количеству миганий светодиода определяется вид неисправности:
1 раз – системная ошибка,
2раза – неисправен модем или сим карта,
3раза – нет связи с сетью GSM
4раза - неисправность шлейфа,
5раз – неисправна сеть 220В,
6раз – неисправно питание +12В,
7раз – нет связи с ПЦН,
Кнопка (или сенсор) «Тест» используется для контроля работоспособности светодиодов.
3. Технические характеристики.
Наименование параметра | Значение |
Напряжение питания, В (входи «+12V», «+12V») | 11.2 – 14.3 |
Средний ток потребления, мА, не больше | 150 |
Ток потребления в режиме передачи, мА, не больше | 500 |
Напряжение на «П1 – П4», «А1 – А4», В | 11-14,3 |
Величина тока на «П1 – П4», «А1 – А4» не больше, мА | |
— в режиме спокойствия | 9 |
— в режиме тревоги (при паралельном включении) | 26 |
— в режиме тревоги (при последовательном включении) | 6 |
Диапазон напряжения контроля сети «~18V» , В | 10-25 |
Сопротивление потерь между проводами зон не более, кОм | 50 |
Сопротивление проводов зон не более, Ом | 200 |
Уровень пульсаций напряжения не больше, мВ | 200 |
Габаритные размеры устройства не больше, мм | 220х290х90 |
Масса не больше, кг | 1 |
Диапазон рабочих температур, ºС | от +5 до +40 |
Средняя наработка на отказ, часов | 60000 |
Средний срок службы не меньше, лет | 5 |
Характеристрики лини связи (EN 50136-1-1) | |
Тип системы | Тип 2 |
Класс продолжительности передачи | D4 (10 сек) |
Класс максимальной продолжительности передачи | М3 (60 сек) |
Класс продолжительности подтверждения | Т5 (90 сек) |
Класс доступности | A4 |
Класс защиты от подмены | S0 |
Информационная защита | I0 |
Пульсар GSM предназначен для беспрерывной круглосуточной работы в помещениях с регулируемыми климатическими условиями при отсутствии прямого воздействия климатических факторов внешней среды.
4. Целостность и комплектность.
После распаковки прибора необходимо:
- провести его внешний осмотр и убедиться в отсутствии механических повреждений;
- проверить комплектность, которая должна соответствовать списку:
1) Устройство передачи извещений Пульсар-GSM – 1шт.
2)Паспорт – 1шт.
3)Резистор МЛТ-0,125 -1,5К - 16шт.
4)Антенна ADA22A – 1шт.
5. Установка и монтаж.
Условия хранения.
Упакованный Пульсар GSM должен храниться в складских помещениях при условиях: температура воздуха – от -50 ºС до + 40 ºС, относительная влажность воздуха – не более 98% при температуре 25 ºС. В воздухе, где хранятся приборы не должно быть агрессивных примесей, которые вызывают коррозию.
Указание мер безопасности.
Во время установки и эксплуатации прибора обслуживающему персоналу необходимо ознакомиться с инструкцией «Правила технической эксплуатации электроустановок потребителей и правила техники безопасности при эксплуатации установок потребителей»
Установка, снятие и ремонт прибора необходимо выполнять при отключенном напряжении электропитания.
Работы по установке, снятию и ремонту прибора должны проводиться работниками, которые имеют квалификационную группу по технике безопасности не ниже IV.
При выполнении работ необходимо придерживаться правил пожарной безопасности.
Подготовка прибора к работе.
Подсоедините Пульсар GSM к ППКП согласно схеме подключения (рис1).
Установить SIM – карты в держатели SIM1, SIM2 модуля, предварительно сняв с SIM-карт защитный PIN-код, если таковой имеется.
Установку или переустановку SIM-карты производить только при снятом с прибора электропитании.
Подать напряжение на Пульсар GSM. Для определения наличия питания предусмотрен светодиод «Питание».
Если в течении 1,5 – 2 мин. светодиод «Неисправность» был все время потушен, значит прибор готов к работе, связь с GSM сетью в норме. Если светодиод «Неисправность» горит, то используя кнопку «Тест» определить причину неисправности и устранить ее.
Если Пульсар GSM был не запрограммирован, то предварительно его следует запрограммировать согласно разделу 6.
Произвести проверку работоспособности прибора, для чего проимитировать несколько событий на ППКП и убедиться в передаче соответствующих извещений на ПППН и ПППТ. Светодиод «Буфер» показывает наличие сообщения для отправки на пульт, а светодиод «Доставлено» индицирует доставку на пульт.
Рисунок 1
Подключения шлейфов Пульсар GSM к нормально замкнутому реле.
Подключения шлейфов Пульсар GSM к нормально разомкнутому реле.
6. Программирование.
Программирование с помощью программы «Конфигуратор Пульсар-GSM»
Программирование Пульсар GSM выполняется при помощи ПЭВМ. Для программирования прибора необходимо пользоваться программой «Конфигуратор Пульсар-GSM». Программа приобретается в ЧП «НПП ВАГ».
Программирование Пульсар GSM должно выполняться в следующей последовательности:
1) отключить питание Пульсар GSM;
2) подключить программатор к ПЭВМ (com порт) и к Пульсар GSM (разъем Х6);
3) запустить на ПЭВМ приложение «Конфигуратор Пульсар-GSM»; Выбрать нужный com порт.
4) Замкнуть джампер «S2» и подключить питание к Пульсар GSM.
5) Дождаться, когда индикатор «контроль связи» загорится зеленым цветом.
6) поизвести программирование прибора согласно инструкции к программе «Конфигуратор»;
7) отключить питание от Пульсар GSM;
8) отключить программатор от Пульсар GSM;
Программирование при помощи сим карты.
Программирование Пульсар GSM так же можно выполнить с помощью мобильного телефона, записав в сим карту прибора конфигурационные данные в такой последовательности:
Имя | Номер (вводится то, что в квадратных скобках) |
S1 | [+380ххххххххх] – номер пульта (CSD основной) |
S2 | [+380ххххххххх] – номер пульта (CSD резервный) |
S3 | [+380ххххххххх] – номер пульта (SMS резервный) |
S4 | [хххх] – номер прибора. Обязательно 4 цифры. Напимер: 0005 |
S5 | [] – период тестовых сообщений в минутах (максимально 65535) Например: 240 |
S6 | [xxxxx] – номер проверки баланса. Например: *111# Если не нужно проверять баланс, то вписать [0] |
S7 | [x] – протокол. 1- CSD V.110 2- CSD V.32 3-SMS |
7. Техническое обслуживание.
Персонал, который обслуживает средства пожарной сигнализации и выполняет проверку их технического состояния один раз в месяц при выполнении технического обслуживания ППКП, должен убедиться:
- в исправности всех светодиодных индикаторов. При нажатой кнопке «Тест» все светодиодные индикаторы должны светиться;
- произвести тестовые извещения на ППКП и убедиться в доставке на ПППН и ПППТ.
8. Декларации производителя.
1. Конструкция модуля выполнена в соответствии с системой управления качеством, которая содержит набор правил проектирования всех элементов ППКП.
2. Все компоненты модуля были избраны по целевому назначению и условия их эксплуатации отвечают условиям окружающей среды вне корпуса ППКП соответственно классу 3к5 ІЕС 60721-3-3.
9. Свидетельство о приемке.
УП «Пульсар-GSM» заводской номер ___________________________ с версией программного обеспечения__________________ отвечает требованиям ДСТУ EN54 часть 21 и признан пригодным для эксплуатации. | Дата изготовления, печать ОТК «______» ________________ Контроллер ОТК__________ |
10. Свидетельство о повторной проверке.
Прибор, находящийся на складе ЧП «НПП ВАГ» больше 6 месяцев, подлежит повторной проверке перед отгрузкой.
Дата повторной проверки _______________
Представитель ОТК предприятия __________________
11. Гарантийные обязательства.
Производитель гарантирует соответствие прибора требованиям технических условий в случае соблюдения потребителем условий эксплуатации, транспортирования, хранения и монтажа, установленных техническими условиями предприятия-производителя. Срок действия гарантии – 12 месяцев с момента введения в эксплуатацию, но не больше 18 месяцев со дня отправки потребителю.
12. Информация о ремонтах
Ремонт прибора проводится предприятием-производителем.
Бесплатному ремонту подлежат приборы, в которых не закончился срок действия гарантии, и эксплуатирование которых проводилось согласно данного паспорта.
Для осуществления ремонта прибор высылают вместе с письмом, в котором должны быть указаны: характер неисправности, место эксплуатирования прибора, контактный телефон лица по вопросом ремонта.
13. Информация о сертификации.

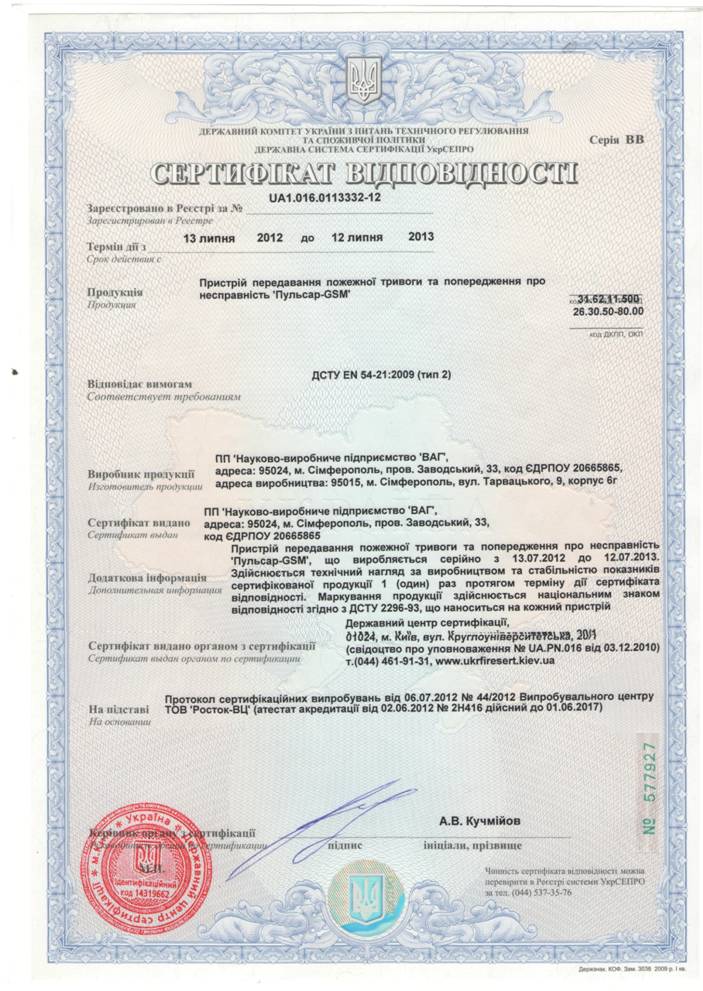

Устройство передачи пожарной тревоги и предупреждения о неисправности «Пульсар-GSM» отвечает всем условиям ДСТУ EN 54-21: 2009.
Сертификат № UA1.016.0113332-12 от 13.07.2012г. Срок действия до 12.07.2013г.
