Как я делал антенну (часть первая)
UA9CGL
*****@***ru
После переезда на новый QTH встал вопрос установки антенного хозяйства. Дом оказался вполне подходящим: высокий (16 этажей), квартира на 13 этаже (фото 1).
На старом QTH стоял двойной квадрат RQ-25 на армейском телескопе. Его и решил в первую очередь перенести на новую крышу.
Самая главная проблема новой крыши – это ее мягкая кровля. Крыша на доме плоская, покрытая рубероидом (На старом QTH крыша была из бетонных плит, да еще и с “ушами”, за которые очень удачно крепились растяжки антенны).

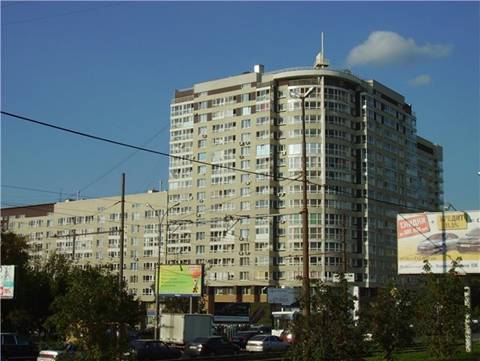

Фото 1. Это мой дом.
Судя по взятой в ТСЖ документации (фото 2), основная кровля дома представляет собой многослойную конструкцию:
на плитах перекрытия насыпан слой керамзита, затем уложена пароизоляция, по ней слой цементно-песчаной стяжки и поверху слой рубероидного ковра.

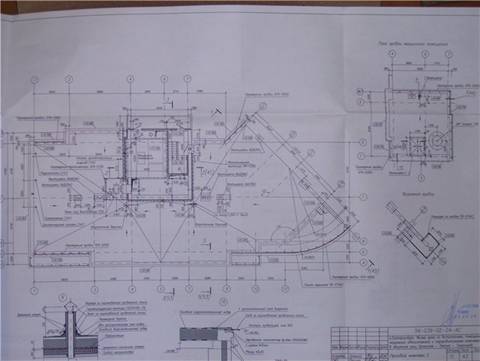

Фото 2. План крыши

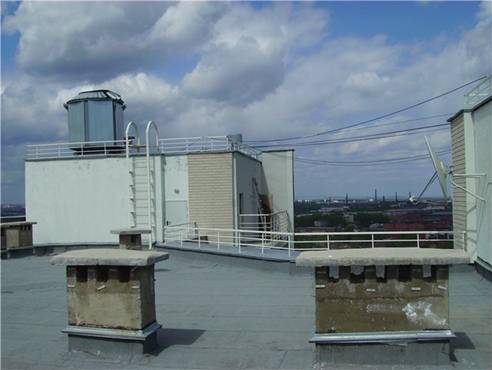

После долгих раздумий и изучения плана крыши было решено поставить мачту на лифтовую шахту (фото 3) (строительная отметка от уровня земли 54,35 м).
Выбор обуславливался не высотой, а возможностями крепления растяжек и конструкцией кровли.
Установка непосредственно на кровлю антенны весом даже 80 кг (60 кг мачта + 20 кг сама антенна) имела определенный риск. Кровля лифтовой шахты была попрочнее (там не было
Фото 3. Вид на лифтовую шахту.
слоя керамзита). Кроме того, изначально не рассматривался и был исключен вариант сверления крыши для установки основания и крепления растяжек. Единственным недостатком выбранного варианта была малая площадь шахты. Вследствие чего невозможно было вынести точки крепления растяжек на расстояние, более чем 4,5 м от мачты. При этом минимально допустимый угол наклона верхней растяжки от вертикали 300 получался при подъеме мачты на высоту 8 метров. Но для моего случая (дом высокий) этого было вполне достаточно.
Основание антенны было изготовлено в виде подпятника из стального листа толщиной 4 мм размерами 600х600 мм (фото 4).
Такая площадь основания позволила распределить вес антенны и получить давление от нее на крышу на порядок меньшее, чем давление от ног взрослого человека. Основание покрыто грунтовкой ГФ-021 ГОСТ 25129-82 для наружных и внутренних работ.
Фото 4. Основание антенны.

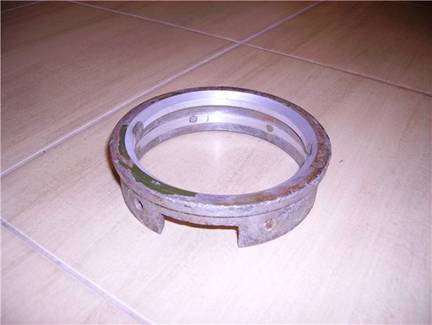

Для установки мачты на подпятник в нижней пробке мачты вырезано отверстие по диаметру трубы подпятника (фото 5).
Фото 5. Нижняя пробка мачты

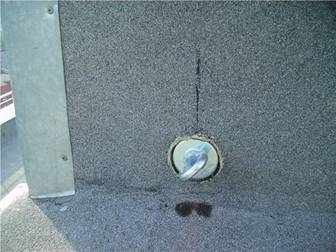

Для крепления растяжек были установлены два рыма (шпилька М12 с рым-гайкой и стальной шайбой диаметром 70 мм с одной стороны (фото 6) и фланцем из алюминия толщиной 7 мм диаметром 140 мм – с другой (фото 7)). Под шайбу и фланец проложены прокладки из рубероида с герметиком. Срезы шпильки и фланцы покрыты атмосферостойкой алкидной эмалью OLIMP.
. Фото 6. Крепление рыма
Фото 7. Фланец рыма

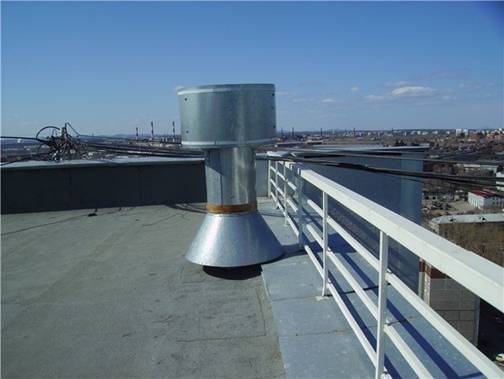

Для крепления третьей растяжки было решено использовать перила ограждения. Выглядели они вполне внушительно (фото 8). Тем более, что другого варианта (без сверления кровли) не было.
Фото 8. Вид на перила ограждения.
Сама кровля была неровной. Поэтому для равномерной передачи нагрузки решил сделать бетонный фундамент из цементно-песчаной стяжки, на который и будет установлена пластина основания антенны. Кроме того, наличие такого фундамента позволило закрепить подпятник от горизонтального сдвига. Для этого на нем установил 4 болта М10 (фото 9), которые армировались в фундамент.
Фото 9. Конструкция основания
Для выхода влаги из трубы подпятника в ней было просверлено 4 отверстия (фото 10).
Фото 10. Водоотводные отверстия.

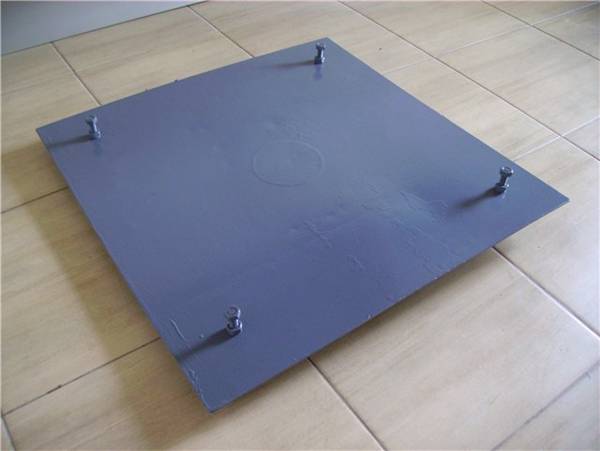

В завершение основание покрыто глянцевой алкидной эмалью OLIMP. Эмаль атмосферостойкая, предназначена для наружных и внутренних работ (фото 11).
Фото 11. Готовая плита основания

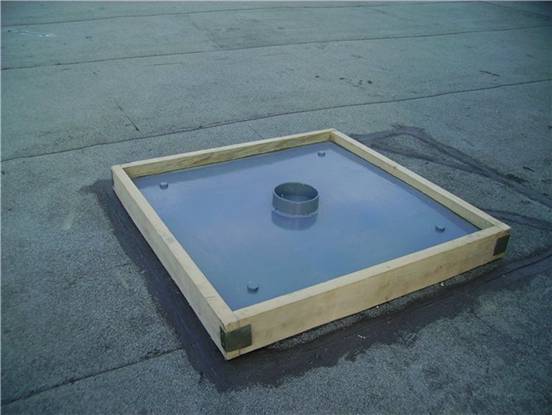

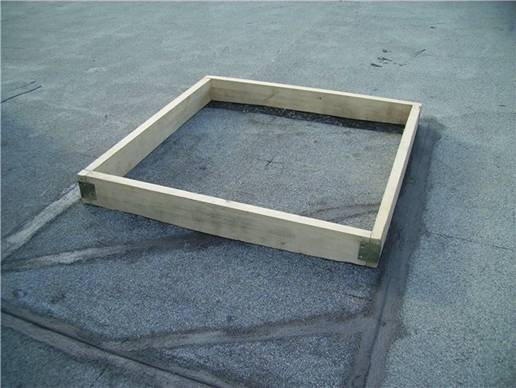

Для заливки фундамента была изготовлена опалубка, повторяющая рельеф крыши (фото 12).
Фото 12. Опалубка фундамента.

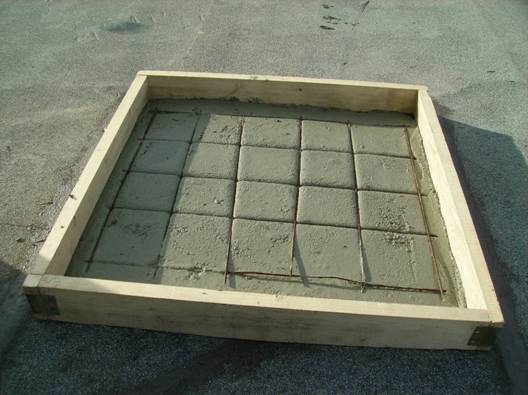

Фундамент залит раствором из сухой строительной смеси КРЕПС РВ. Эта смесь морозостойка и предназначена для наружных и внутренних работ, обладает высокой прочностью (М300). В фундамент залита стальная армирующая сетка (фото 13).
Фото 13. Армирующая сетка фундамента
Затем прямо в раствор установлена плита основания (фото 14).
Фото 14. Основание антенны залито
Следующий этап: подъем на крышу и установка на основание телескопической мачты. Армейский телескоп ХЖв полностью развернутом состоянии имеет высоту 12,1 м и предназначен для подъема антенны весом до 35 кг. Масса телескопа 60 кг, высота в свернутом состоянии 2,6 м. Поднимали телескоп на крышу втроем, благо, что он без проблем вошел в грузовой лифт.
Установлен телескоп строго вертикально по отвесу. Растяжки первого яруса изготовлены из троса диаметром 6 мм и разбиты фарфоровыми изоляторами типа ИАО-3 на куски длиной 2,12 м (фото 15).
Фото 15. Растяжка мачты
На каждом конце троса установлено по три зажима и коуш, как того требуют нормы (фото 16).
Фото 16. Заделка концов троса

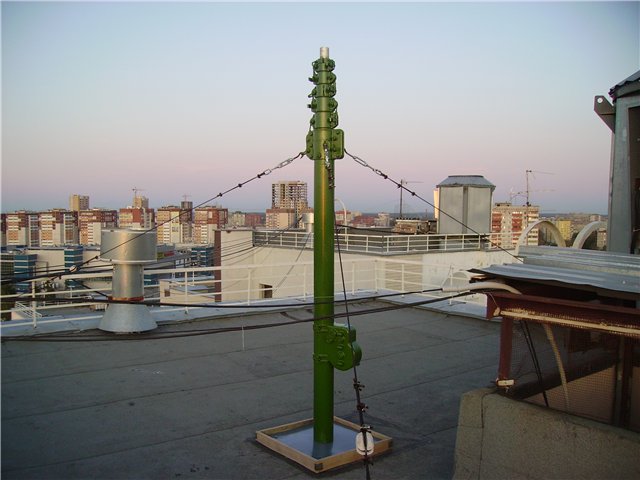

После установки обновил покрытие телескопа. Окраска атмосферостойкой светопрочной эмалью ПФ-115 с предварительной грунтовкой ГФ-021 (фото 17).
Фото 17. Телескоп установлен и покрашен
Основание мачты обработал каучуково-битумной мастикой (фото 18).
Фото 18. Основание мачты готово
Для установки редуктора использовал стойку RM-50 от RQAD (фото 19) с опорно-радиальным подшипником GS-050 (фото 20).
Фото20. Подшипник GS-050
На фотографии видна алюминиевая пластина, которой закрыто верхнее отверстие трубы стойки. Стойка покрыта эмалью OLIMP с предварительной грунтовкой ГФ-021.
Фото 19. Стойка RM-50
Поскольку внутренний диаметр верхнего колена мачты (56мм) был больше, чем наружный диаметр трубы стойки (48мм), на трубу были установлены 2 пластиковые втулки (фото21).
Фото 21. Крепление втулок
Стойка в сборе установлена на мачту (фото 22). В качестве трубы стойки использовано верхнее колено, снятое с такого же армейского телескопа (длина трубы 2 м, диаметр 50 мм).
Редуктор - G800DXA.
Фото 22. Стойка в сборе.
Как обычно, сборка антенн происходит в сезон, приближающийся к зимнему. Вот и у меня наступила суровая осень. Промежуточная фотография сборки антенны (фото 23). Смонтирована траверса с крестовинами, антенным коммутатором RK116 и кабелями в
сборе.
Фото 23. Установка траверсы.
Стеклопластиковые шесты покрыл специальной акриловой краской для пластика (фото 24) производства Rust-Oleum Corporation (США). Краска предназначена для внутренних и наружных работ.
Фото 24. Краска для пластика
Фото 25. Окрашенные шесты
На предыдущем QTH шесты покрывал масляной краской для наружных работ MA15. После 6 лет эксплуатации краска практически полностью “облезла”. Так что, не рекомендую использовать ее для этих целей.

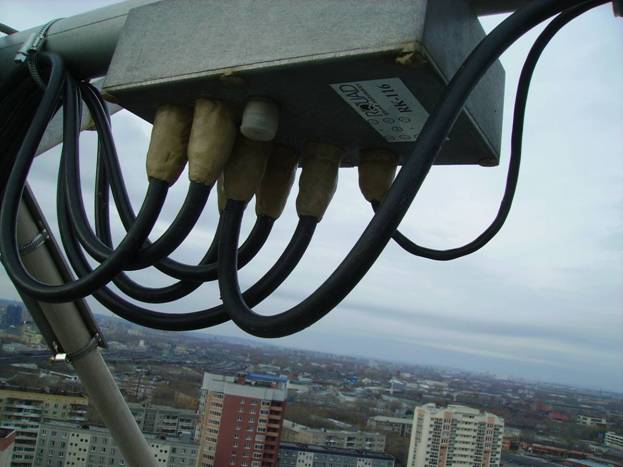

Коммутатор антенн RK116 установлен непосредственно на траверсе антенны (фото 26). Выходные разъемы покрыты герметиком (можно использовать обычный пластилин). Предыдущая практика показала высокую эффективность такого приема (после 6 лет эксплуатации антенны на предыдущем QTH разъемы были как новые).
Фото 26. Коммутатор антенн RK116
На фото 27-29 показаны отдельные узлы антенны.
Фото 27. Крепление проволочных рамок Фото28. Крепление кабеля
Под хомуты, крепящие кабели к мачте, проложены прокладки из мягкой ПВХ ленты (фото 28).
Фото 29. Узел крепления стеклопластиковых шестов

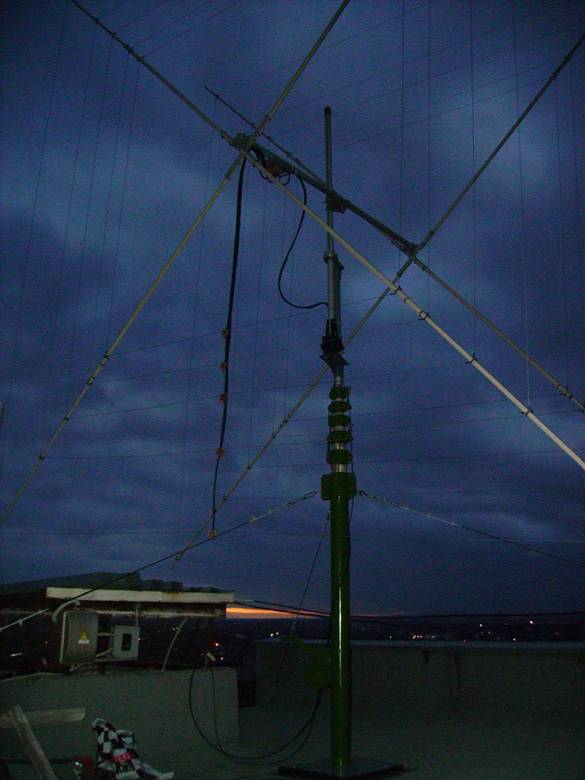

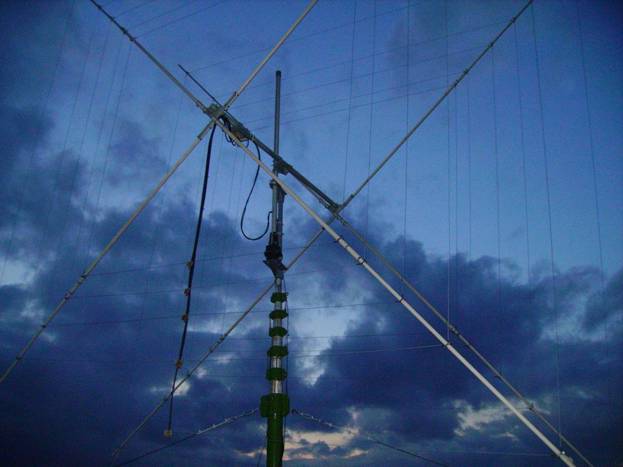

Фото 30.Сборка антенны закончена
После сборки антенны (фото 30) надо было приподнять траверсу на нужную высоту
вдоль трубы стойки. Не смотря на сравнительно небольшой вес антенны (около 20 кг) поднять ее, стоя на лестнице, оказалось не просто. Пришлось сделать небольшое приспособление в виде блока (фото 31). Крюк блока зацепил за верх трубы стойки, через блок перекинул прочную веревку, один конец которой привязал к траверсе, а другой к лебедке. Вращая лебедку, без проблем поднял траверсу на нужную высоту (фото 32).
Фото 31. Блок для подъема траверсы
Фото 32. Траверса поднята на нужную высоту
Теперь все готово для подъема антенны с помощью редуктора (фото 33).
Фото 33. Антенна к подъему готова

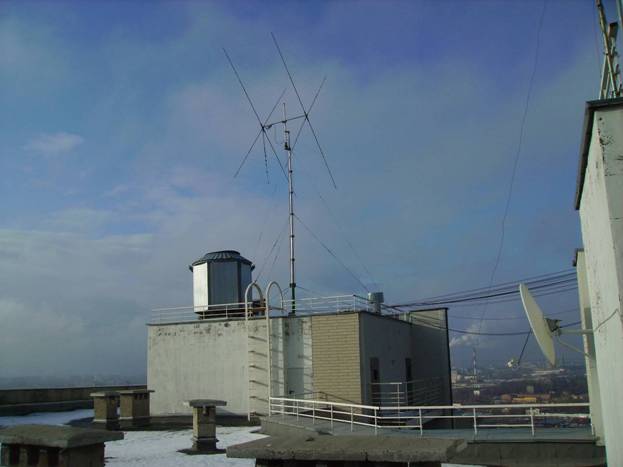

Подъем антенны происходил в конце октября, когда на почву уже выпал снег (фото 34). Найдите отличия этой фотографии от фото 3 :-).
Фото 34. Антенна поднята
Мачта закреплена растяжками в три яруса. Растяжки второго яруса имеют конструкцию, аналогичную конструкции растяжек первого яруса, и состоят из трех кусков троса диаметром 6 мм, разбитых изоляторами ИАО-3 на куски длиной 2 м. Растяжки третьего яруса изготовлены из оцинкованного троса диаметром 4 мм и состоят из 4 кусков троса, разбитых изоляторами типа ИАО-2 на куски длиной 2,14 м (фото 35).
Фото 35. Узел крепления растяжек

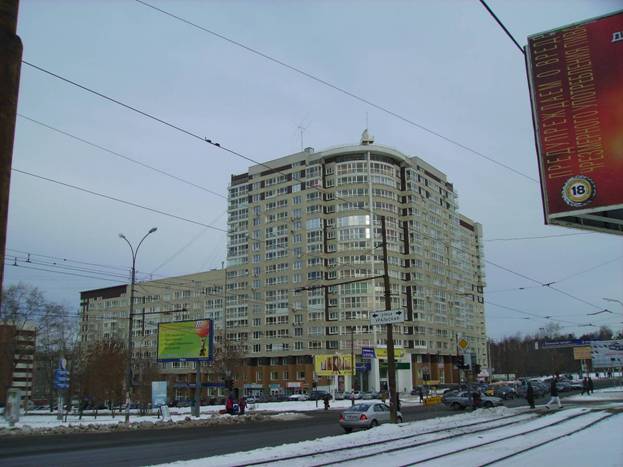

Так выглядит антенна с земли (фото 36).
Фото 36. Мой дом с антенной
О том, как я протягивал кабели и делал систему коммутации и управления антенной, расскажу во второй части.
Продолжение следует.
