PM-150
Цветной LCD-монитор
Инструкция по эксплуатации
Оглавление
Первое включение………………………………………………………..стр.3
Внешний вид………………………………………………………………….стр.4
Панель управления……………………………………………………….стр.6
Интерфейс ввода/вывода…………………………………………….стр.7
Подключение оборудования……..………………………………..стр.8
Обслуживание и хранение……………………………………………стр.9
Спецификация………………………………………………………………..стр.11
1. Первое включение
При распаковке проверьте наличие следующих позиций:
v PM-150 Цветной LCD-монитор
v Аксессуарная коробка
Ø Инструкция по эксплуатации
Ø Компакт диск с ПО
Ø Блок питания
Ø D-Sub VGA кабель
Ø D-Sub Touch кабель (только для тач-панели)
2. Внешний вид

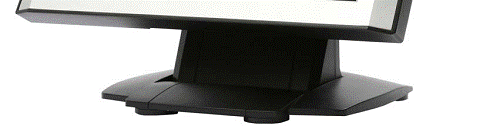

Вид спереди

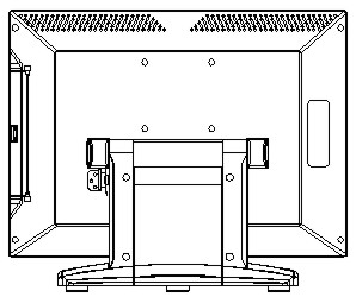

Вид сзади

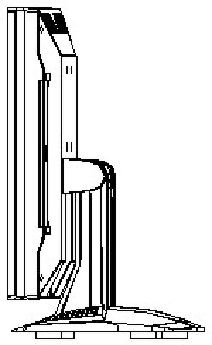

Вид слева

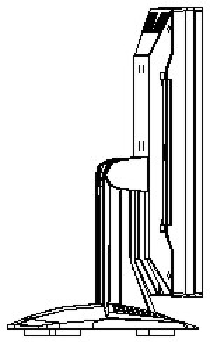

Вид справа

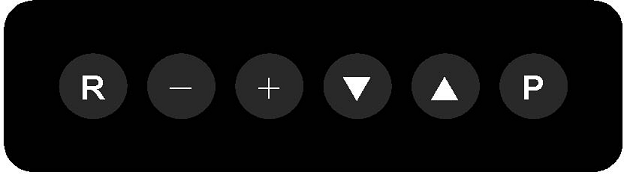

3. Панель управления
Кнопка | Описание |
Р | Кнопка вкл./выкл. |
▲ | Авто установка |
▼ | Меню настроек |
+- | Кнопки выбора функций |
R | Подтверждение |

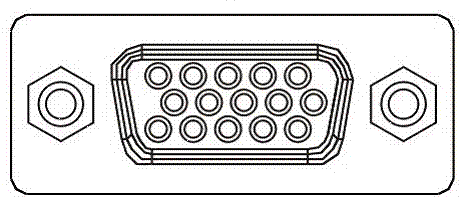

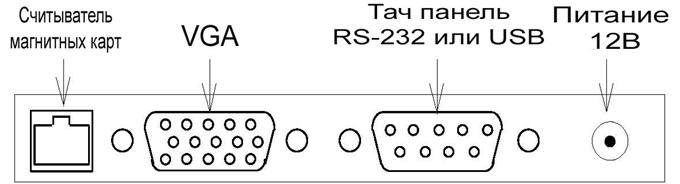

4. Интерфейс ввода/вывода
5. Подключение оборудования
1. Подключить VGA-кабель к монитору PM-150
2. Подключить кабель Тач-панели к РМ-150 (только для тач-панели)
3. Подключить блок питания
4. Подключить монитор к вашему системному блоку
5. Подключить кабель питания к разъему питания
6. Обслуживание и хранение
6.1 Обслуживание (очистка) экрана монитора
Перед обслуживанием выключите питание монитора и отключите кабель питания из розетки. После обслуживания (очистки) убедитесь, что монитор полностью сухой, перед тем как подключать его к сети питания. Не используйте жидкость или спрей для очистки экрана и корпуса. Используйте мягкую, чистую, неворсистую ткань для очистки монитора.
6.2 Экран
Используйте мягкую, чистую, неворсистую ткань для удаления пыли и грязи с монитора. Для удаления отпечатков пальцев и пятен используйте ткань с чистящим средством.
6.3 Корпус
Протирайте корпус монитора мягкой тканью, слегка смоченной в слабом растворе чистящего средства. После протирания корпуса, промойте ветошь под водой, выжмите насухо и очистите корпус от остатков чистящего средства.
6.4 Меры предосторожности
(1) Во избежание удара электрическим током, выполняйте все указания по технике безопасности, никогда не открывайте корпус монитора самостоятельно, и отключайте питание перед чисткой.
(2) Монитор оснащен кабелем питания. (Тип кабеля питания может отличаться в зависимости от страны.) Подключать кабель питания только в розетку с заземлением. Не пытайтесь подключать вилку кабеля питания к розетке имеющей другую конфигурацию. Не используйте поврежденный кабель питания. Используйте только кабель питания, который поставляется с монитором. Использование нелицензионного кабеля питания может привести к потере гарантии на оборудование.
(3) Не вставлять и не блокировать ничего внутри внутренних краев экрана
(4) Следите за тем, чтобы монитор оставался чистым при работе.
(5) Следите за тем, чтобы жидкость не попала в/на монитор.
(6) Если на монитор попала жидкость, не пытайтесь сами устранить неисправность. Обратитесь к квалифицированному специалисту для проверки, прежде чем включить питание.
7. Спецификация
Тип дисплея | TFT LCD (Активная матрица) |
Размер дисплея | 15 дюймов |
Размер дисплея | 304 х 228 |
Размер монитора | 381 х 312,5 х 172 мм |
Макс. разрешение | 1024 х 768 |
Цвета | 16,7 млн. |
Яркость | 250 кд/м2 |
Контрастность | 200-450:1 |
Вх. сигнал | Аналоговый |
Вх. интерфейс | D-Sub 15 pin |
Питание | 2,0А 12В (внешний адаптер питания) |
Цвет корпуса | Черный с серебристой передней панелью |
Рабочая температура | От 0 С до 40 С |
Влажность | От 10% до 90% |
Тач-панель | Резистивная, Емкостная или ПАВ |
Опции | Встраиваемый считыватель магнитных карт (дорожки 1+2+3 в разрыв PS/2 или RS-232) |
