Модели жизненного цикла программного обеспечения (стр. 5 )

  выделение общих (т. е. непривязанных к проекту) переиспользуемых компонентов (обычно эти работы связываются с событием передачи системы на распространение — контрольная точка 10).

Одним из существенных моментов объектно-ориентированного проектирования является отказ от традиционного постулата о том, что все требования к системе сформулированы заранее. Следовательно, при моделировании жизненного цикла вообще и его фазы завершения в частности нужно учитывать обработку потока внешних требований на всех этапах. Этому вопросу еще будет уделено внимание, а пока можно считать (как чаще всего и бывает), что требования, поступающие на фазе завершения итерации, рассматриваются как относящиеся к следующим итерациям, т. е. к следующим версиям системы. В таком случае завершение итерации означает сопровождение программного изделия, а затем окончание работ с данной версией. Пожелания к развитию проекта в этот период учитываются как требования к последующим (возможно, еще не начатым) итерациям. Окончание проекта рассматривается как отказ от сопровождения всех версий системы. Стоит сопоставить это положение с традиционными подходами к проектированию, когда учет пожеланий к системе в процессе ее эксплуатации чаще всего означает одно: организацию нового проекта (быть может, специального), цель которого — учет новых требований.

Несколько слов о функциональном измерении в модифицированной для объектно-ориентированного подхода матрице фазы—функции. Как было показано выше, целесообразно список технологических функций расширить за счет моделирования. Соответственно, следует определить в матрице Гантера строку интенсивностей для этой функции. В предположении о сохранении распределения интенсивностей других функций (рис. 7) распределение интенсивности для модифицированной модели жизненного цикла можно задать так, как это сделано на рис. 10, который показывает новый вид модели целиком (на рисунке контрольные точки жизненного цикла указаны своими номерами без пояснений).

Представленные распределения интенсивностей нельзя абсолютизировать. Наивно было бы предполагать стабильность интенсивностей технологических функций по итерациям. Следовательно, весь цикл развития проекта в матричном, двумерном представлении модифицированной гантеровской модели изобразить не удастся: оно не может показать изменение интенсивностей технологических функций при переходе от одной итерации к другой. По этой причине предлагается распределение интенсивностей технологических функций рассматривать как «среднестатистическую» интегральную по итерациям тенденцию. Практическая полезность рассмотрения функционального измерения — не в конкретном распределении интенсивностей технологических функций в реальных проектах, а в том, что оно заставляет руководство проекта думать о расстановке сил в коллективе разработчиков и вообще о правильном распределении кадровых ресурсов проекта.

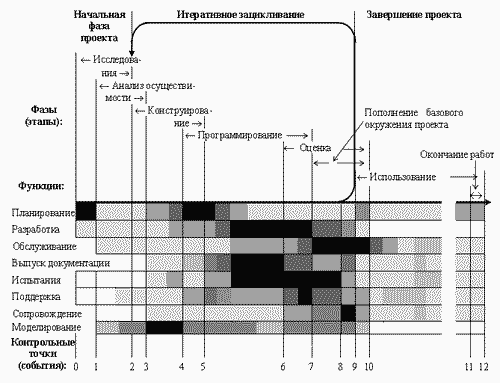

Рис. 10. Модель фазы—функции, модифицирования для объектно-ориентированного развития проекта

2.3. Параллельное выполнение итераций

Любой программный проект, заслуживающий привлечения менеджера для поддержки разработки, — это процесс, развиваемый коллективно. Следовательно, уместно ставить вопрос, как должна отражаться в модели жизненного цикла одновременность деятельности исполнителей коллектива. По вполне понятным причинам, это является одним из мотивов разработки моделей.

В модели, следующей гантеровской схеме фазы — функции, это качество процесса разработки программного изделия отражено с помощью функционального измерения, показывающего, какие технологические функции выполняются одновременно. В рамках объектно-ориентиро­ван­ного подхода явно выделяется еще один вид технологического параллелизма: одновременная разработка нескольких итераций разными группами исполнителей (словосочетание «разные группы» не надо понимать буквально — по существу, это групповые роли, и конкретная группа исполнителей вполне может одновременно отвечать за разработку сразу нескольких итераций).

Технологический параллелизм означает принципиальную осуществимость одновременной разработки нескольких итераций. Однако это не означает разрешения механического их слияния, поскольку итерации зависят одна от другой. К примеру, невозможно наращивание еще не построенной системы классов, нельзя использовать функцию с неизвестными условиями ее корректного выполнения. Говоря о совмещении работ, нужно всегда знать подобные и другие виды зависимостей. Следует различать следующие области:

  область недопустимого совмещения — когда выполнение одной работы непосредственно зависит от результатов другой работы;

  область возможного совмещения — когда зависимость ослаблена тем, что ожидаемые результаты предшествующей работы хорошо опи-саны (например, построены и проверены модели этапов конструирова-ния, хотя программирование еще не выполнено);

  область рационального совмещения — когда зависимость работ фак-тически тем или иным способом экранирована (предшествующая рабо-та выполнена, хотя, быть может, не до конца проверена, составлен и проверяется протокол взаимодействия работ и др.).

Одновременность выполнения разных итераций можно представить в виде схем, показанных на рис. 11.

На рис. 11 а) приведена расшифровка этапов итераций. По сравнению с общей моделью (рис. 10), здесь представлено более мелкое дробление этапов: явно выделены планирование, которое для начальной итерации является частью общего этапа анализа осуществимости, и тестирование как перекрывающаяся часть общих этапов программирования и оценки.

Рис. 11 б) демонстрирует три одновременно выполняемые итерации: вторая начинается в ходе выполнения программирования первой итерации с таким расчетом, чтобы ее этап программирования начался после окончания тестирования первой итерации. Планирование третьей итерации начинается одновременно с этапом программирования второй итерации.

Рис. 11. Распараллеливание выполнения итераций проекта

Рис. 11 в) показывает области недопустимого, возможного и рационального совмещений, а также область последовательного выполнения двух итераций. Недопустимость совмещения означает, что для планирования очередной итерации нет достаточно полной информации, как следствие, оно не может быть выполнено эффективно. В ходе конструирования наступает момент, когда такая информация появляется, следовательно, появляется возможность активизации работ над новой итерацией. Определение области рационального совмещения работ двух итераций отражает то, что было бы неразумно начинать этап программирования новой итерации, когда рабочий продукт предыдущей итерации не протестирован (совмещение, изображенное на рис. 11 б) удовлетворяет этому условию). Область последовательного выполнения указывает на то время, которое соответствует началу следующей итерации после завершения работ над предыдущей (совмещения нет).

Определение перечисленных областей повышает гибкость распределения времени выполнения проекта. Тем не менее, планируя работы, лучше не рассчитывать на совмещения итераций, а оставлять эту возможность как резерв временного ресурса проекта. Таким образом, оказывается, что итеративность объектно-ориенти­ро­ванного проектирования обладает дополнительной устойчивостью к рискам невыполнения проектного задания.

2.4. Моделирование итеративного наращивания
возможностей системы

В предыдущих моделях жизненного цикла объектно-ор­и­ен­­тированного программного обеспечения не был наглядно выделен важный аспект подхода: постепенное наращивание возможностей системы по мере развития проекта. Для его отражения можно предложить представление жизненного цикла в виде спирали развития, которая показана на рис.12 4.

Рис. 12. Спираль развития объектно-ориентированного проекта

На рисунке горизонтальные отрезки с пометками, имеющими тот же смысл, что и в предыдущей модели, — это итерации. Они помещены в пространство предоставляемых в зависимости от времени возможностей системы. Линии, параллельные временной оси, отображают уровни пользовательских возможностей, реализуемых на итерациях (римскими цифрами справа указаны номера итераций). Стрелки-переходы между итерациями учитывают условия совмещения работ, о которых шла речь выше. Этой моделью подчеркивается тот факт объектно-ориентированного развития проектов, что возможности, предоставляемые очередной итерацией, никогда не отменяют уровня, достигнутого на предшествующих итерациях.

Постепенное наращивание возможностей системы по мере развития проекта часто изображают в виде спирали, раскручивающейся на плоскости от центра, как это показано на рис. 13. В соответствии с этой простой (грубой) моделью развитие проекта описывается как постепенный охват все более расширяющейся области плоскости по мере перехода проекта от этапа к этапу и от итерации к итерации. По существу, данная модель делает акцент на том, что объектно-ориентированное развитие приводит к постепенному расширению прикладной области, для которой используются конструируемые рабочие продукты.

Рис. 13. Модель расширения охвата прикладной области объектно-ориентированной системой

Про объектно-ориентированное развитие проектов часто говорят, что оно предполагает, что традиционные этапы жизненного цикла разработки программной системы никогда не кончаются. Модель раскручивающейся спирали наглядно показывает смысл этого тезиса.

В данной модели можно усмотреть еще один аспект конструирования программных систем — типичную схему развития коллектива разработчиков, который, начиная от первого своего проекта, постепенно пополняет накапливаемый багаж переиспользуемых в разных системах компонентов.
