Крепление настенное для

динамиков 3D Orchestra Speaker

Wall Mount 3D Orchestra Speaker

Руководство по монтажу

35676000

Отпечатано в России

KB 02.2013

Арт. № 000

Возможно внесение изменений.


Крепление настенное для

динамиков 3D Orchestra Speaker

Объём поставки

*

2 шт.

Крепление настенное для динамиков 3D Orchestra Speaker

4 шт.

Винты со сферо-цилиндрической головкой M 4 x 10

Указания по безопасности

Изучить информацию, приведённую в Руководстве.

Работать с инструментами с соблюдением необходимых мер предосторожности.

Выполнять монтаж таким образом, чтобы исключить опасность для людей (например, для детей) и повреждение оборудования.

Монтаж

Крепления настенные для монтажа 3D Orchestra Speaker предназначены исключительно для вертикального монтажа на стене.

Не устанавливать в горизонтальном положении или на потолке!

При монтаже убедитесь в достаточной прочности стен и крепления.

Выбрать место для установки.

Приставить крепление настенное Wall Mount 3D Orchestra Speaker * вертикально с помощью спиртового уровня (6).

Наметить точки для монтажа на стене с помощью двух отверстий.

Приведённый пример относится к кирпичной стене.

Материалы для монтажа (винты (4) и дюбеля (5)) не включены в объём поставки ввиду большого разнообразия строительных материалов стен. Просим заказать и приобрести необходимые материалы в специализированном магазине.

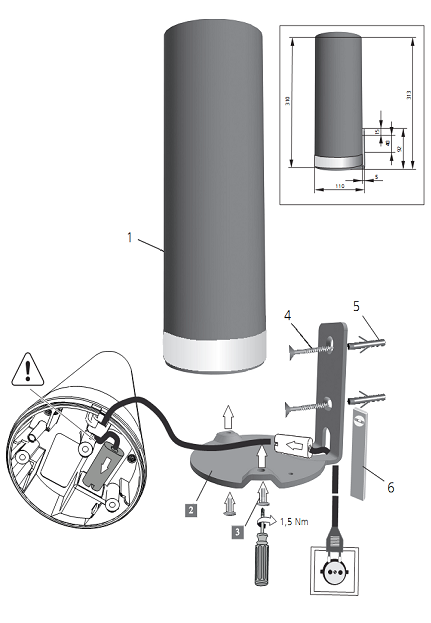

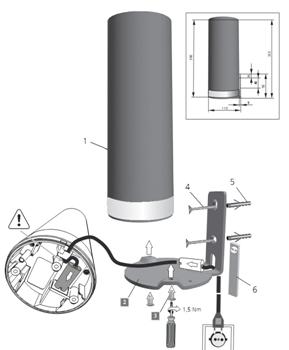

Извлечь динамик (1), (см. схему).

Провести соединительный кабель через отверстие в креплении Wall Mount 3D Orchestra Speaker к динамику. Подключить коннектор кабеля к динамику.

Не допускать повреждения кабеля.

Установить динамик на настенный кронштейн * и закрепить с помощью двух винтов .

Затянуть два винта с помощью крестовой отвёртки (не входит в объём поставки) (момент затяжки прибл. 1,5 Нм).

Дополнительная информация о подключении кабеля, использовании кнопки RESET и адресах сервисных центров приведена в Руководстве по эксплуатации.

Последнюю версию Руководства по монтажу можно загрузить в Интернете по ссылке:

ftp://ftp. loewe. de/Assembly_Instructions/71775001
