УЧЕБНО-МЕТОДИЧЕСКИЙ КОМПЛЕКС ЛАБОРАТОРНЫХ СТЕНДОВ ДЛЯ ПРЕПОДАВАНИЯ РАДИОТЕХНИЧЕСКОЙ ДИСЦИПЛИНЫ "УСТРОЙСТВА СВЧ И АНТЕННЫ"
, , (научный руководитель)
Институт инженерной физики и радиоэлектроники СФУ
660074, Красноярск,
E-mail: *****@***ru
В статье описывается учебно-методический комплекс, обеспечивающий всестороннее знакомство студентов с принципами действия антенн различного типа. При работе с комплексом выполняется теоретический расчет характеристик антенн, численное моделирование и экспериментальная проверка результатов. В состав комплекса входят математические модели антенн в MathCAD, электродинамические модели в CST Microwave Studio, лабораторные макеты антенн. Макеты изготовлены простым и дешевым печатным способом с использованием технологии волновода, интегрированного в подложку, что позволяет иметь несколько экземпляров антенны одного типа с разными параметрами, и исследовать влияние конструктивных параметров антенны на ее характеристики.
При подготовке студентов по курсам «Электродинамика и распространение радиоволн», «Устройства СВЧ и антенны» проводятся лабораторные занятия, посвященных изучению принципов действия излучающих устройств различного типа. Проведение таких занятий требует использования специальных стендов, представляющих собой измерительный прибор и набор макетов излучающих устройств. Как правило, в распоряжении вузов имеется измерительная техника в достаточном для выполнения работ объеме. Однако, макеты излучающих устройств, обычно либо отсутствуют, либо имеются в крайне ограниченном количестве, не позволяющем в полном объеме продемонстрировать принципы их действия. В связи с этим актуальной задачей является разработка комплекта лабораторных макетов, ликвидирующих этот пробел.
Особенностью преподавания данных дисциплин, изучающих электромагнитное поле и излучающие устройства, является невозможность наглядного представления протекающих процессов. Студенты с трудом воспринимают принцип действия и особенности функционирования антенно-фидерных устройств. Однако использование современных программных и аппаратных средств позволяет выполнить визуализацию электромагнитных процессов на компьютере, а затем подтвердить теоретические предпосылки путем измерения характеристик на макетах реальных антенн.
В описываемом учебно-методическом комплексе используется сквозная методология преподавания, сочетающая в себе теоретическое рассмотрение, численное моделирование и экспериментальную проверку результатов. В состав комплекса входят: математические модели, электродинамические модели, лабораторные макеты, методическое обеспечение. Для изучения используется широкий ряд антенн, в том числе:
· вибраторные антенны (симметричный вибратор, антенны типа «волновой канал»);
· широкополосные излучатели (антенна Вивальди, вибраторная логопериодическая антенна, широкополосный симметричный вибратор);
· антенные решетки (линейная антенная решетка (АР) с параллельным равноамплитудным питанием, линейная АР с неравномерным фазовым и амплитудным распределением, плоские АР с квадратным и гексагональным расположением элементов, волноводно-щелевые решетки);
· апертурные антенны (рупорная секториальная антенна, зеркальная параболическая секторная антенна);
· сканирующие антенны (линейная АР с линейным фазовым распределением, линейная АР с последовательным питанием и частотным сканированием, многолучевая АР).
В ходе выполнения лабораторных работ студентом осуществляются следующие действия:
1. От преподавателя поступает задание на анализ антенны определенного типа.
2. По заданным размерам и типу антенны с помощью математической модели выполняется расчет основных характеристик: диаграмма направленности (ДН), входное сопротивление, коэффициент отражения на входе антенны, коэффициент направленного действия. Анализируется зависимость характеристик антенны от ее параметров.
3. Выполняется настройка электродинамической модели, подготовленной в САПР СВЧ, в соответствии с исходными данными. Рассчитываются распределение электромагнитного поля и другие характеристики модели. На основании полученных результатов студент знакомится с принципом действия устройства при помощи визуализации электромагнитных процессов в режиме реального времени.
4. На лабораторном стенде измеряются рассчитанные ранее характеристики макета. Производится сравнительный анализ.
Как правило, изготовление макетов антенн, в особенности апертурных, сопряжено со значительными денежными затратами, так как требует использования громоздких и дорогостоящих волноводов, металлических рефлекторов и т. д. В отличие от общепринятого подхода, все макеты, входящие в учебный комплекс, изготовлены по дешевой и хорошо отлаженной печатной технологии. При этом макеты, представляющие собой волноводные или апертурные излучатели (волоноводно-щелевая антенная решетка, рупорная антенна) изготавливаются по технологии волновода, интегрированного в подложку – substrate integrated waveguide (SIW) [1]. Такой волновод образуется двумя рядами металлизированных отверстий в печатной плате, которые обеспечивают электрическое соединение двух сторон металлизации печатной платы, и формируют, таким образом, замкнутую полость волновода в диэлектрике подложки (рис. 1). Использование данных технологий позволяет заметно снизить себестоимость макетов, сохраняя при этом характерные особенности исследуемых антенн. Низкая стоимость макетов позволяет изготовить несколько экземпляров антенны одного типа с разными параметрами (например, ВЩАР различной длины [2], либо рупорную антенну с разным размером раскрыва). Это дает возможность продемонстрировать студентам особенности работы антенн и исследовать влияние конструктивных параметров антенны на ее характеристики.

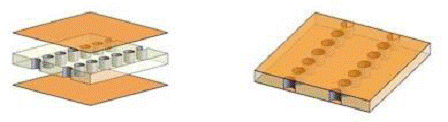

Рис. 1. Волновод, интегрированный в подложку
На рисунках 2-8 представлены некоторые примеры, демонстрирующие состав электродинамических моделей и макетов, входящих в комплекс. Все макеты работают в одном двух общих диапазонов частот: 2-4 ГГц и 6-12 ГГц, что позволяет использовать их совместно с широко распространенными измерительными приборами Микран Р2М-4, Микран Р2М-18.
Рис.2. Модель печатного симметричного вибратора
Рис.2. Макет волноводно-щелевой антенной решетки
Рис.7. Модель Н-секториальной рупорной антенны
Рис.8. Модель микрополосковой антенны прямоугольной формы
