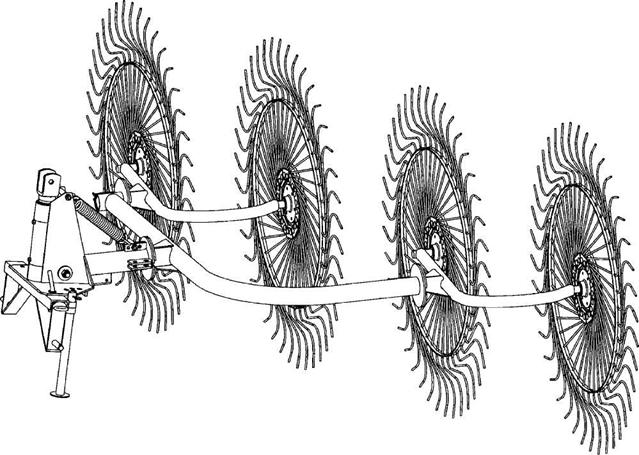

НАВЕСНЫЕ КОЛЕСНО-ПАЛЬЦЕВЫЕ ГРАБЛИ
P 2-3-4-5-6
КАТАЛОГ ДЕТАЛЕЙ
P КД
Пермь 2011
Таблица 1

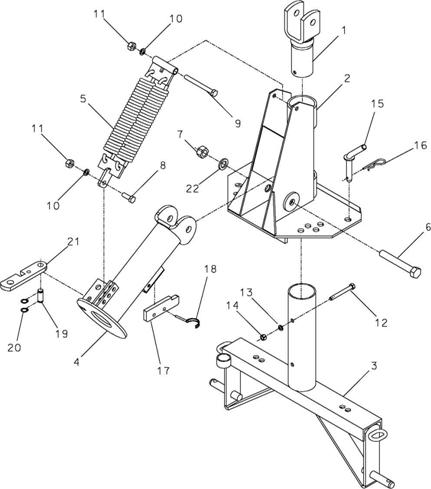

МЕХАНИЗМ НАВЕСКИ С ФЛАНЦЕВЫМ ДЕРЖАТЕЛЕМ
№ | КОД | НАИМЕНОВАНИЕ | КОЛ-ВО |
1 | P50DR036 | КРОНШТЕЙН | 01 |
2 | P50NR011 | СУППОРТ 1994 | 01 |
3 | P50NR009 | ОПОРА 1994 | 01 |
4 | P50BR055 | ДЕРЖАТЕЛЬ ФЛАНЦЕВЫЙ 1994 | 01 |
5 | P50R050 | БЛОК ПРУЖИН | 01 |
6 | V10A129 | БОЛТ TE M20×150 | 01 |
7 | V20B019 | ГАЙКА САМОКОНТРЯЩАЯСЯ M20 UNI7474 | 01 |
8 | V10A101 | БОЛТ TE M12×35 UNI5739 | 01 |
9 | V10A044 | БОЛТ TE M12×120 UNI5737 | 01 |
10 | V30C004 | ШАЙБА ПРУЖИННАЯ M12 UNI1751 | 02 |
11 | V20A004 | ГАЙКА 6S M12 UNI 5588 | 02 |
12 | V10A096 | БОЛТ TE M10×90 UNI 5737 | 02 |
13 | V30C003 | ШАЙБА ПРУЖИННАЯ M10 UNI 1751 | 02 |
14 | V20A003 | ГАЙКА 6S M10 UNI 5588 | 02 |
15 | C70A001 | ПАЛЕЦ 16×71 | 01 |
16 | V40C008 | ШПЛИНТ R-ОБРАЗНЫЙ Rd=4 | 01 |
17 | P70F031 | УПОР | 01 |
18 | V45B001 | ШПЛИНТ 8×60 | 01 |
19 | C70B008 | ПАЛЕЦ | 01 |
20 | V40A0001 | КОЛЬЦО СТОПОРНОЕ D=16 UNI7435 | 02 |
21 | C45C001 | ЗАМОК | 01 |
22 | V30A010 | ШАЙБА M20 UNI 6592 | 01 |
Таблица 2
МЕХАНИЗМ НАВЕСКИ С ТЕЛЕСКОПИЧЕСКИМ ДЕРЖАТЕЛЕМ
№ | КОД | НАИМЕНОВАНИЕ | КОЛ-ВО |
1 | P50DR036 | КРОНШТЕЙН | 01 |
2 | P50NR011 | СУППОРТ 1994 | 01 |
3 | P50NR009 | ОПОРА 1994 | 01 |
4 | P50BR054 | ДЕРЖАТЕЛЬ ТЕЛЕСКОПИЧЕСКИЙ SA | 01 |
5 | P50R050 | БЛОК ПРУЖИН | 01 |
6 | V10A129 | БОЛТ TE M20×150 | 01 |
7 | V20B019 | ГАЙКА САМОКОНТРЯЩАЯСЯ M20 UNI7474 | 01 |
8 | V10A101 | БОЛТ TE M12×35 UNI5739 | 01 |
9 | V10A044 | БОЛТ TE M12×120 UNI5737 | 01 |
10 | V30C004 | ШАЙБА ПРУЖИННАЯ M12 UNI1751 | 02 |
11 | V20A004 | ГАЙКА 6S M12 UNI 5588 | 02 |
12 | V10A096 | БОЛТ TE M10×90 UNI 5737 | 02 |
13 | V30C003 | ШАЙБА ПРУЖИННАЯ M10 UNI 1751 | 02 |
14 | V20A003 | ГАЙКА 6S M10 UNI 5588 | 02 |
15 | C70A001 | ПАЛЕЦ 16×71 | 01 |
16 | V40C008 | ШПЛИНТ R-ОБРАЗНЫЙ Rd=4 | 01 |
17 | P70F031 | УПОР | 01 |
18 | V45B001 | ШПЛИНТ 8×60 | 01 |
19 | V30A010 | ШАЙБА M20 UNI 6592 | 01 |
Таблица 3

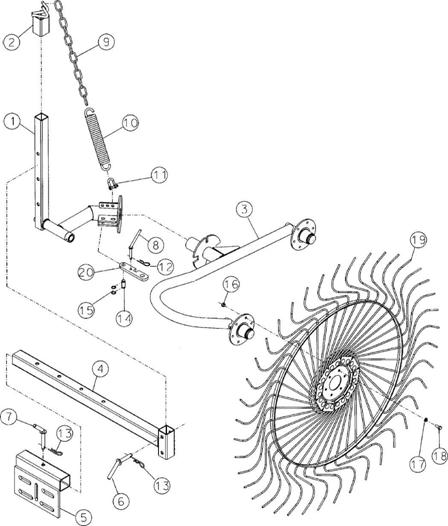

РАМА С ФРОНТАЛЬНЫМ ДЕРЖАТЕЛЕМ P2/F
Поз. | Код | Наименование | Кол-во |
1 | P50DR061 | Рычаг несущий P2/82 F | 01 |
2 | P50ZR091 | Кронштейн пружины P2/82 F | 01 |
3 | P50BR030 | Рама колесная фланцевая правая | 01 |
4 | P50BR039 | Рычаг телескопический P2/82 F | 01 |
5 | P50HR002 | Кронштейн P2/82 F | 01 |
6 | C70AZ001 | Палец D=16 l=68 | 01 |
7 | C70AZ002 | Палец D=16L=85ZN | 01 |
8 | C70AZ004 | Палец | 01 |
9 | C45AZ007 | Цепь 57x33x6 l=720 | 01 |
10 | C40AR020 | Пружина | 01 |
11 | V50AZ002 | Скоба D=8 | 01 |
12 | V40CZ006 | Шплинт R D=2.5 | 01 |
13 | V40CZ008 | Шплинт Rd=4 | 02 |
14 | C70BZ008 | Ось | 01 |
15 | V40A0001 | Стопор D=16 UNI7435 | 02 |
16 | V20AZ003 | Гайка 6S M10 UNI 5588 | 12 |
17 | V30AZ004 | Шайба M10UNI6592 | 12 |
18 | V10AZ015 | Болт TE M10x25 | 12 |
19 | P20AG001 | Колесо пальцевое правое в сборе | 02 |
20 | C45CZ001 | Замок | 01 |
Таблица 4

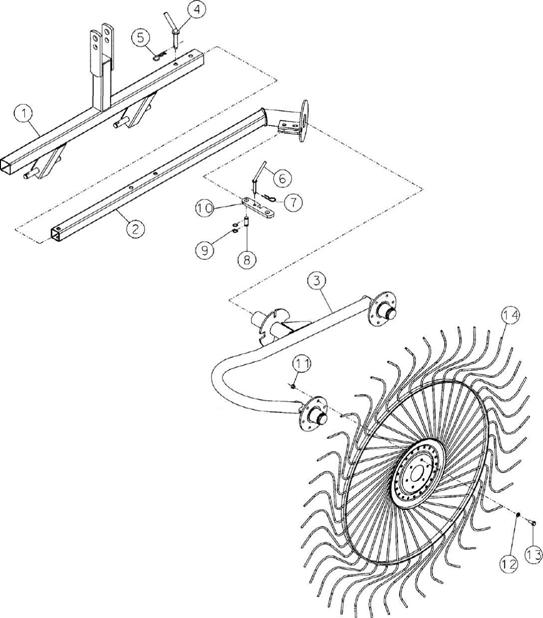

ГРАБЛИ С ПРАВЫМ ДЕРЖАТЕЛЕМ P2/T
Поз. | Код | Наименование | Кол-во |
1 | P50DR017 | Навеска трехточечная P2/82 T | 01 |
2 | P50BR041 | Удлинитель телескопический P2/82 | 01 |
3 | P50BR030 | Рама колесная фланцевая правая | 01 |
4 | C70AZ001 | Палец D=16 l=68 | 01 |
5 | V40CZ008 | Шплинт Rd=4 | 01 |
6 | C70AZ004 | Палец | 01 |
7 | V40CZ006 | Шплинт RD=2.5 | 01 |
8 | C70BZ008 | Ось | 01 |
9 | V40A0001 | Стопор D=16 UNI7435 | 02 |
10 | C45CZ001 | Замок | 01 |
11 | V20AZ003 | Гайка 6S M10 UNI 5588 | 12 |
12 | V30AZ004 | Шайба M10UNI6592 | 12 |
13 | V10AZ015 | Болт TE M10x25 | 12 |
14 | P20AG001 | Колесо пальцевое правое в сборе | 02 |
Таблица 5
ГРАБЛИ С ПРАВОЙ РАБОЧЕЙ СЕКЦИЕЙ P3/T
Поз. | Код | Наименование | Кол-во |
1 | P50DR017 | Навеска трехточечная P2/82 T | 01 |
2 | P50BR041 | Удлинитель телескопический P2/82 | 01 |
3 | P50AR053 | Рама колесная P3/84 | 01 |
4 | V40CZ008 | Шплинт Rd=4 | 01 |
5 | C70AZ001 | Палец D=16 l=68 | 01 |
6 | C70AZ004 | Палец | 01 |
7 | V40CZ006 | Шплинт R D=2.5 | 01 |
8 | C45CZ001 | Замок | 01 |
9 | C70BZ008 | Ось | 01 |
10 | V40A0001 | Стопор D=16 UNI7435 | 02 |
11 | V20AZ003 | Гайка 6S M10 UNI 5588 | 18 |
12 | P20AG001 | Колесо пальцевое в сборе правое | 03 |
13 | V10AZ015 | Болт TE M10x25 | 18 |
14 | V30AZ004 | Шайба M10 UNI6592 | 18 |
Таблица 6

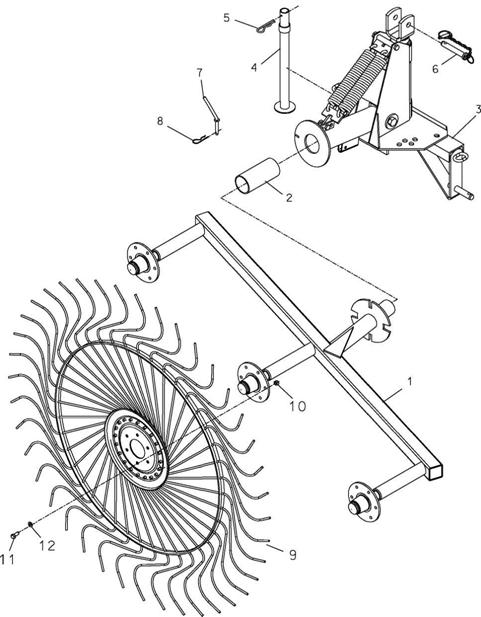

ГРАБЛИ P3 С ПРАВОЙ РАБОЧЕЙ СЕКЦИЕЙ (ФЛАНЦЕВОЕ СОЕДИНЕНИЕ)
№ | КОД | НАИМЕНОВАНИЕ | КОЛ-ВО |
1 | P50AR053 | РАМА P3/84 | 01 |
2 | P50100 | ВТУЛКА P3 | 01 |
3 | P50NR004 | МЕХАНИЗМ НАВЕСКИ С ФЛАНЦЕВЫМ ДЕРЖАТЕЛЕМ | 01 |
4 | P50R019 | СТОЙКА | 01 |
5 | V40C009 | ШПЛИНТ R-ОБРАЗНЫЙ D=5 | 01 |
6 | C70B071 | ПАЛЕЦ | 01 |
7 | C70A004 | ПАЛЕЦ | 01 |
8 | V40C006 | ШПЛИНТ R-ОБРАЗНЫЙ D=2.5 | 01 |
9 | P20AG001 | ПАЛЬЦЕВОЕ КОЛЕСО В СБОРЕ (ПРАВОЕ) | 03 |
10 | V20A003 | ГАЙКА 6S M10 UNI 5588 | 18 |
11 | V10A015 | БОЛТ TE M10×25 | 18 |
12 | V30A004 | ШАЙБА M10 UNI6592 | 18 |

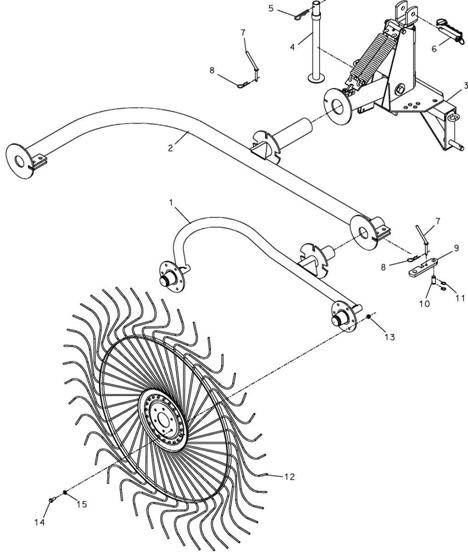

Таблица 7

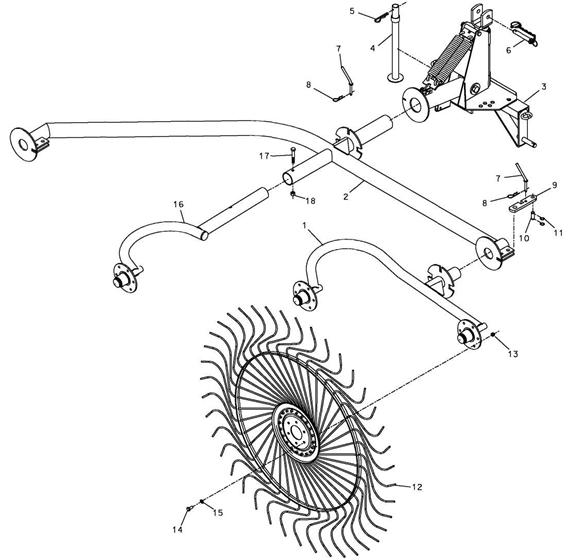

ГРАБЛИ P4 С ПРАВОЙ РАБОЧЕЙ СЕКЦИЕЙ
(ФЛАНЦЕВОЕ СОЕДИНЕНИЕ)
№ | КОД | НАИМЕНОВАНИЕ | КОЛ-ВО |
1 | P50BR028 | РАМА КОЛЕСНАЯ С ФЛАНЦЕМ ПРАВАЯ | 02 |
2 | P50AR045 | РАМА БОКОВОЙ СЕКЦИИ P4/74 | 01 |
3 | P50NR004 | МЕХАНИЗМ НАВЕСКИ С ФЛАНЦЕВЫМ ДЕРЖАТЕЛЕМ | 01 |
4 | P50R019 | СТОЙКА | 01 |
5 | V40C009 | ШПЛИНТ R-ОБРАЗНЫЙ D=5 | 01 |
6 | C70B071 | ПАЛЕЦ | 01 |
7 | C70A004 | ПАЛЕЦ | 03 |
8 | V40C006 | ШПЛИНТ R-ОБРАЗНЫЙ D=2.5 | 03 |
9 | C45C001 | ЗАМОК | 02 |
10 | C70B008 | ПАЛЕЦ | 02 |
11 | V40A0001 | КОЛЬЦО СТОПОРНОЕ D=16 UNI7435 | 04 |
12 | P20AG001 | КОЛЕСО ПАЛЬЦЕВОЕ В СБОРЕ (ПРАВОЕ) | 04 |
13 | V20A003 | ГАЙКА 6S M10 UNI 5588 | 24 |
14 | V10A015 | БОЛТ TE M10×25 | 24 |
15 | V30A004 | ШАЙБА M10 UNI6592 | 24 |

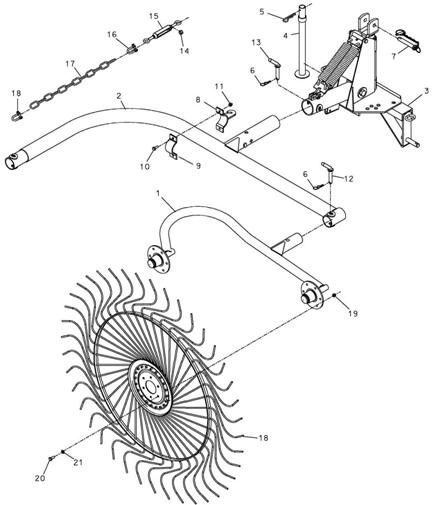

Таблица 8
ГРАБЛИ P4 С ПРАВОЙ РАБОЧЕЙ СЕКЦИЕЙ (ТЕЛЕСКОПИЧЕСКОЕ СОЕДИНЕНИЕ)
№ | КОД | НАИМЕНОВАНИЕ | КОЛ-ВО |
1 | P50BR081 | РАМА КОЛЕСНАЯ | 02 |
2 | P50AR009 | РАМА БОКОВОЙ СЕКЦИИ P4/90 | 01 |
3 | P50NR002 | МЕХАНИЗМ НАВЕСКИ SA | 01 |
4 | P50R019 | СТОЙКА | 01 |
5 | V40C009 | ШПЛИНТ R-ОБРАЗНЫЙ D=5 | 01 |
6 | V40C008 | ШПЛИНТ R-ОБРАЗНЫЙ d=4 | 03 |
7 | C70B071 | ПАЛЕЦ | 01 |
8 | P50S010 | КРЮК RCS | 01 |
9 | P50S007 | ХОМУТ | 01 |
10 | V10A016 | БОЛТ ТЕ М10×30 UNI 5739 | 02 |
11 | V20C002 | ГАЙКА M10 DIN 980 | 02 |
12 | C70A002 | ПАЛЕЦ 16×85 | 02 |
13 | C70A003 | ПАЛЕЦ 16×105 | 01 |
14 | V20A004 | ГАЙКА 6S M12 UNI 5588. | 01 |
15 | C30A007 | ТАЛРЕП M12 | 01 |
16 | V50A002 | СКОБА D=8 | 02 |
17 | C45A007 | ЦЕПЬ 57×33×6 l=720 | 01 |
18 | P20AG001 | КОЛЕСО ПАЛЬЦЕВОЕ В СБОРЕ (ПРАВОЕ) | 04 |
19 | V20A003 | ГАЙКА 6S M10 UNI 5588 | 24 |
20 | V10A015 | БОЛТ TE M10×25 | 24 |
21 | V30A004 | ШАЙБА M10 UNI6592 | 24 |
Таблица 9
ГРАБЛИ P5 С ПРАВОЙ РАБОЧЕЙ СЕКЦИЕЙ (ФЛАНЦЕВОЕ СОЕДИНЕНИЕ)
№ | КОД | НАИМЕНОВАНИЕ | КОЛ-ВО |
1 | P50BR028 | РАМА КОЛЕСНАЯ ФЛАНЦЕВАЯ (ПРАВАЯ) | 02 |
2 | P50AR013 | РАМА БОКОВОЙ СЕКЦИИ ФЛАНЦЕВАЯ P5/79 | 01 |
3 | P50NR004 | МЕХАНИЗМ НАВЕСКИ С ФЛАНЦЕВЫМ ДЕРЖАТЕЛЕМ | 01 |
4 | P50R019 | СТОЙКА | 01 |
5 | V40C009 | ШПЛИНТ R-ОБРАЗНЫЙ D=5 | 01 |
6 | C70B071 | ПАЛЕЦ | 01 |
7 | C70A004 | ПАЛЕЦ | 03 |
8 | V40C006 | ШПЛИНТ R-ОБРАЗНЫЙ D=2.5 | 03 |
9 | C45C001 | ЗАМОК | 02 |
10 | C70B008 | ПАЛЕЦ | 02 |
11 | V40A0001 | КОЛЬЦО СТОПОРНОЕ D=16 UNI7435 | 04 |
12 | P20AG001 | КОЛЕСО ПАЛЬЦЕВОЕ В СБОРЕ (ПРАВОЕ) | 05 |
13 | V20A003 | ГАЙКА 6S M10 UNI 5588 | 30 |
14 | V10A015 | БОЛТ TE M10×25 | 30 |
15 | V30A004 | ШАЙБА M10 UNI6592 | 30 |
16 | P50BR006 | РАМА КОЛЕСНАЯ ЦЕНТРАЛЬНАЯ P5 (ПРАВАЯ) | 01 |
17 | V10A039 | БОЛТ TE M12×80 UNI 5737 | 01 |
18 | V20C003 | ГАЙКА M12 DIN 980 | 01 |
Таблица 10

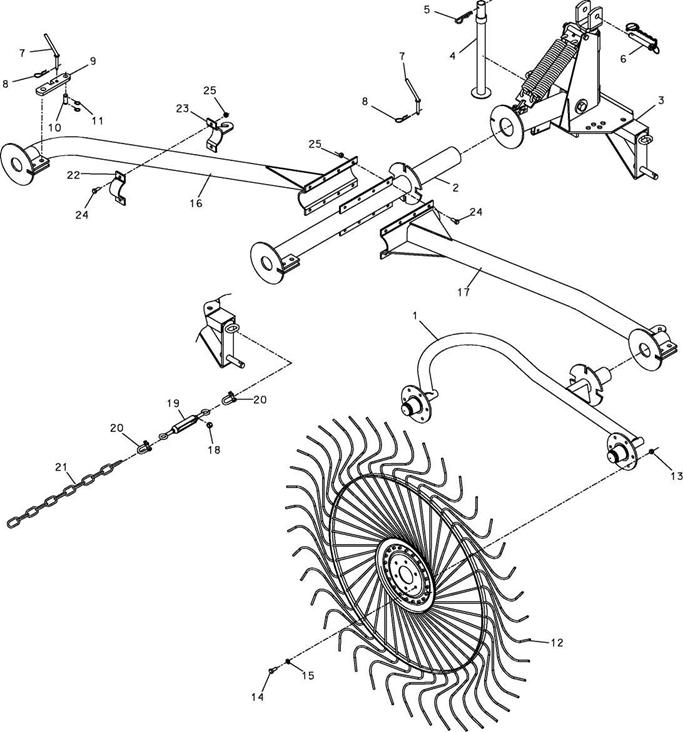

ГРАБЛИ P5 С ПРАВОЙ РАБОЧЕЙ СЕКЦИЕЙ (ТЕЛЕСКОПИЧЕСКОЕ СОЕДИНЕНИЕ)
№ | КОД | НАИМЕНОВАНИЕ | КОЛ-ВО |
1 | P50BR081 | РАМА КОЛЕСНАЯ | 02 |
2 | P50AR010 | РАМА БОКОВОЙ СЕКЦИИ P5/90 | 01 |
3 | P50NR002 | МЕХАНИЗМ НАВЕСКИ SA | 01 |
4 | P50R019 | СТОЙКА | 01 |
5 | V40C009 | ШПЛИНТ R-ОБРАЗНЫЙ D=5 | 01 |
6 | V40C008 | ШПЛИНТ R-ОБРАЗНЫЙ d=4 | 03 |
7 | C70B071 | ПАЛЕЦ | 01 |
8 | P50S010 | КРЮК RCS | 01 |
9 | P50S007 | ХОМУТ | 01 |
10 | V10A016 | БОЛТ TE M 10×30 UNI 5739 | 02 |
11 | V20C002 | ГАЙКА10 DIN 980 | 02 |
12 | C70A002 | ПАЛЕЦ 16×85 | 02 |
13 | C70A003 | ПАЛЕЦ16×105 | 01 |
14 | V20A004 | ГАЙКА 6S M12 UNI 5588 . | 01 |
15 | C30A007 | ТАЛРЕП M12 | 01 |
16 | V50A002 | СКОБА D=8 | 02 |
17 | C45A007 | ЦЕПЬ 57×33×6 l=720 | 01 |
18 | P20AG001 | КОЛЕСО ПАЛЬЦЕВОЕ В СБОРЕ (ПРАВОЕ) | 05 |
19 | V20A003 | ГАЙКА 6S M10 UNI 5588 | 30 |
20 | V10A015 | БОЛТ TE M10×25 | 30 |
21 | V30A004 | ШАЙБА M10 UNI6592 | 30 |
22 | P50BR005 | РАМА КОЛЕСНАЯ ЦЕНТРАЛЬНАЯ P5 (ПРАВАЯ) | 01 |
23 | V10A039 | БОЛТ TE M12×80 UNI 5737 | 01 |
24 | V20C003 | ГАЙКА M12 DIN 980 | 01 |
Таблица 11

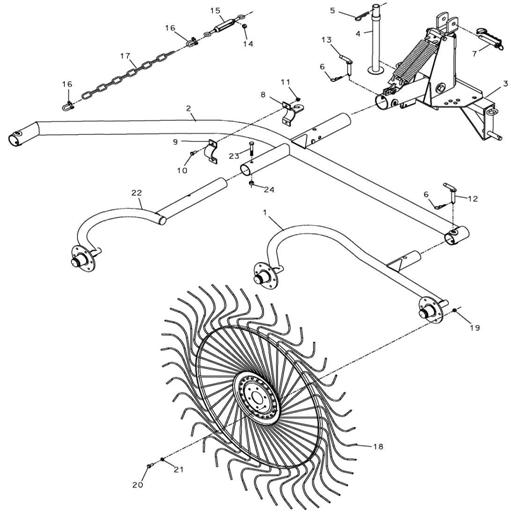

ГРАБЛИ P6 С ПРАВОЙ РАБОЧЕЙ СЕКЦИЕЙ
(ФЛАНЦЕВОЕ СОЕДИНЕНИЕ)
Таблица 11
ГРАБЛИ P6 С ПРАВОЙ РАБОЧЕЙ СЕКЦИЕЙ
(ФЛАНЦЕВОЕ СОЕДИНЕНИЕ)
№ | КОД | НАИМЕНОВАНИЕ | КОЛ-ВО |
1 | P50BR028 | РАМА КОЛЕСНАЯ ФЛАНЦЕВАЯ (ПРАВАЯ) | 03 |
2 | P50AR042 | ТРУБА ЦЕНТРАЛЬНАЯ P6 | 01 |
3 | P50NR004 | МЕХАНИЗМ НАВЕСКИ С ФЛАНЦЕВЫМ ДЕРЖАТЕЛЕМ | 01 |
4 | P50R019 | СТОЙКА | 01 |
5 | V40C009 | ШПЛИНТ R-ОБРАЗНЫЙ D=5 | 01 |
6 | C70B071 | ПАЛЕЦ | 01 |
7 | C70A004 | ПАЛЕЦ | 04 |
8 | V40C006 | ШПЛИНТ R-ОБРАЗНЫЙ D=2.5 | 04 |
9 | C45C001 | ЗАМОК | 03 |
10 | C70B008 | ПАЛЕЦ | 03 |
11 | V40A0001 | КОЛЬЦО СТОПОРНОЕ D=16 UNI7435 | 06 |
12 | P20AG001 | КОЛЕСО ПАЛЬЦЕВОЕ В СБОРЕ (ПРАВОЕ) | 06 |
13 | V20A003 | ГАЙКА 6S M10 UNI 5588 | 36 |
14 | V10A015 | БОЛТ TE M10×25 | 36 |
15 | V30A004 | ШАЙБА M10 UNI6592 | 36 |
16 | P50AR079 | РАМА БОКОВАЯ ЗАДНЯЯ P6 (ПРАВАЯ) | 01 |
17 | P50AR041 | РАМА БОКОВАЯ ПЕРЕДНЯЯ P6 (ПРАВАЯ) | 01 |
18 | V20A004 | ГАЙКА 6S M12 UNI 5588 . | 01 |
19 | C30A007 | ТАЛРЕП M12 | 01 |
20 | V50A002 | СКОБА D=8 | 02 |
21 | C45A007 | ЦЕПЬ 57×33×6 l=720 | 01 |
22 | P50S007 | ХОМУТ | 01 |
23 | P50S010 | КРЮК RCS | 01 |
24 | V10A016 | БОЛТ ТЕ М10×30 UNI 5739 | 10 |
25 | V20C002 | ГАЙКА M10 DIN 980 | 10 |
Таблица 12

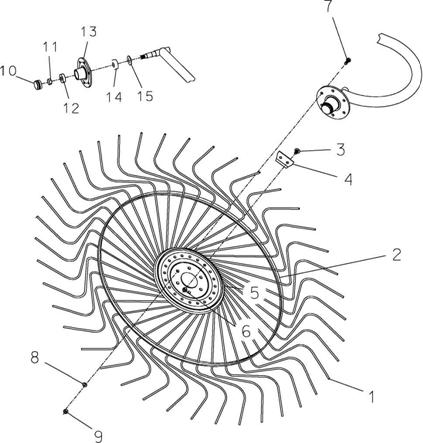

ПАЛЬЦЕВОЕ КОЛЕСО СО СТУПИЦЕЙ
№ | КОД | НАИМЕНОВАНИЕ | КОЛ-ВО |
1 | P25AG003 | СВЯЗКА ПРЯМЫХ ПРУЖИННЫХ ПАЛЬЦЕВ (40 ШТ.) | 01 |
2 | P50G074 | ОБОД | 01 |
3 | V10B006 | БОЛТ M10×21 UNI 5731 | 20 |
4 | S10B001 | ЗАЖИМ | 10 |
5 | P70AG069 | ДИСК | 01 |
6 | V20A003 | ГАЙКА 6S M10 UNI 5588 | 20 |
7 | V10A015 | БОЛТ TE M10×25 | 06 |
8 | V30A004 | ШАЙБА M10 UNI6592 | 06 |
9 | V20A003 | ГАЙКА 6S M10 UNI 5588 | 06 |
10 | S95AR001 | ЗАГЛУШКА | 01 |
11 | V20B006 | ГАЙКА САМОКОНТРЯЩАЯСЯ MB18 UNI7474 | 01 |
12 | V60A0001 | ПОДШИПНИК | 01 |
13 | S10AR004 | СТУПИЦА | 01 |
14 | V60D0001 | ПОДШИПНИК 6205 | 01 |
15 | V30A012 | ШАЙБА M24 UNI 6592 | 01 |
P20BG001 | КОЛЕСО ПАЛЬЦЕВОЕ ПРАВОЕ В СБОРЕ (прямой палец) | ||
P20BG002 | КОЛЕСО ПАЛЬЦЕВОЕ ЛЕВОЕ (прямой палец) |
