Источник высокого напряжения ИВН-02М

Разработано ООО "ОБЩЕМАШ"

Изготовлено по заказу

ЗАО "САНАР"

Тел: [phone].

E-mail: *****@***ru, Icq: 445-806-217 www. zapalnik. ru

официальный дилер

ИСТОЧНИК ВЫСОКОГО НАПРЯЖЕНИЯ
ИВН-02М

Руководство по эксплуатации

ОМС.100000.582РЭ

ВНИМАНИЕ!

Поставщик гарантирует работоспособность источников высокого напряжения ИВН при соблюдении всех требований и рекомендаций, изложенных в "Руководстве по эксплуатации".

Лица, ответственные за наладку и дальнейшую эксплуатацию источников высокого напряжения ИВН, должны быть ознакомлены с требованиями и рекомендациями, изложенными в "Руководстве по эксплуатации" под роспись. На основании "Руководства по эксплуатации" должна быть разработана внутренняя инструкция для работников предприятия, осуществляющих непосредственную эксплуатацию и обслуживание источников высокого напряжения ИВН.

Перед началом проведения наладочных работ и эксплуатации источников высокого напряжения ИВН необходимо заполнить следующую форму в двух экземплярах. Один экземпляр должен храниться на предприятии, эксплуатирующем данное оборудование. Второй экземпляр направляется Поставщику.

При невыполнении данного требования претензии по работоспособности источников высокого напряжения ИВН не принимаются.

ИВН   Наименование организации: _____________________________________________________________ ____________________________________________________________________________________________________________________________
Отметка об ознакомлении с "Руководством по эксплуатации источника высокого напряжения ИВН"
Тип источника ИВН, заводские номера	Фамилия	Должность	Подпись

Дата заполнения "___" ___________________ 200__ г.

ИВН   Наименование организации: _____________________________________________________________ ____________________________________________________________________________________________________________________________
Отметка об ознакомлении с "Руководством по эксплуатации источника высокого напряжения ИВН"
Тип источника ИВН, заводские номера	Фамилия	Должность	Подпись

Дата заполнения "___" ___________________ 200__ г.

ВНИМАНИЕ!

Во избежание выхода из строя источника высокого напряжения ИВН-02М не рекомендуется его работа при искровом промежутке более 8 мм в сухом воздухе и длине высоковольтного провода более 2м.

ЗАПРЕЩЕНО включение источника высокого напряжения ИВН-02М с отключенным высоковольтным или заземляющим проводом.

Не допускается прокладка высоковольтных проводов от нескольких источников ИВН-02М ближе 100 мм друг от друга.

ВВЕДЕНИЕ

Настоящее руководство по эксплуатации содержит общие сведения об устройстве источника высокого напряжения ИВН-02М, его технических характеристиках, правилах транспортировки, хранения, монтажа и безопасной эксплуатации.

НАЗНАЧЕНИЕ.

Источник высокого напряжения ИВН-02М предназначен для формирования высоковольтных электрических разрядов, обеспечивающих воспламенение газообразного или жидкого топлива в промышленных горелках.

ИВН-02М обеспечивает использование электрода запальной горелки в качестве чувствительного элемента (ионизационного зонда) при совместной работе с датчиком контроля пламени типа ДПЗ-01, ДПЗ-10.

УСТРОЙСТВО И ПРИЦИП ДЕЙСТВИЯ

ИСТОЧНИКА ВЫСОКОГОНАПРЯЖЕНИЯ.

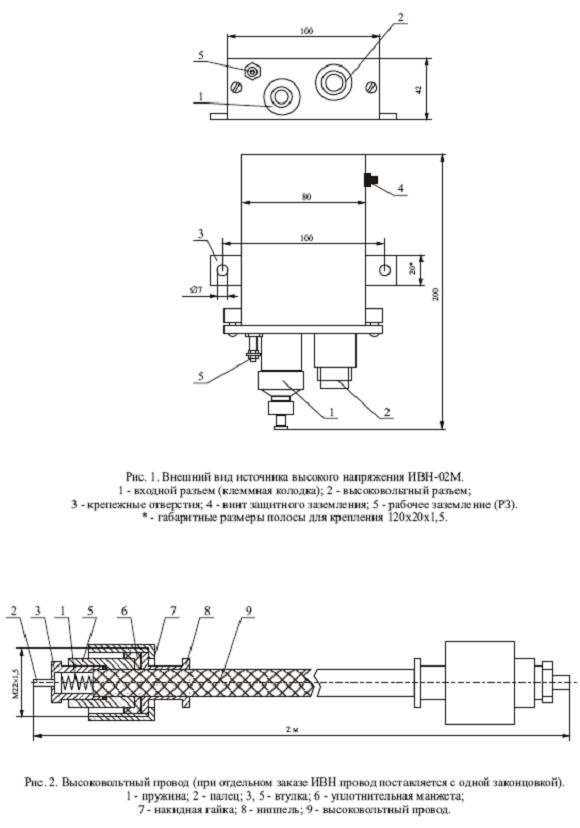

Внешний вид источника высокого напряжения ИВН-02М показан на рис. 1. Прибор выполнен в прямоугольном металлическом корпусе. На лицевой панели корпуса расположены высоковольтный разъем (2) и входной разъем (1), рабочее заземление (5).

Высокое напряжение подводится от ИВН-02М к электроду запальной горелки с помощью высоковольтного провода ПВВ-1 (РИС.2). Величина искрового промежутка рекомендуется 4+1 мм.

Технические характеристики источника высокого напряжения приведены в таблице.

Наименование параметра	Значение
Напряжение питания	220В +10/%, 50Гц;
Потребляемая мощность	не более 8 Вт
Выходное напряжение	до 15 кВ
Период искрения	1 Гц
ПВ	100 %
Допустимая влажность окружающей среды при температуре 350С	не более 80%
Исполнение по ГОСТ 14254	IP 65
Температура окружающей среды	От -40оС до+ 60оС
Габариты с клеммной колодкой	100´42´200 мм
Вес	Не более 1 кг

3.  КОМПЛЕКТ ПОСТАВКИ.

В комплект поставки входят:

- источник высокого напряжения 1 шт.;

-  высоковольтный провод ПВВ-1 (L=2,0 м) 1 шт.;

-  паспорт 1 шт.;

-  описание 1 шт. на партию.

* при поставке ИВН-02М вместе с запальной горелкой ЭИВ-01 в комплект входит один высоковольтный провод с двумя законцовками (ПВВ-1-2), при поставке ИВН-02М отдельно - высоковольтный провод с одной законцовкой (ПВВ-1-1). По спецзаказу поставляется высоковольтный провод длиной до 5 м.

4. УПАКОВКА

Источники высокого напряжения ИВН-02М поставляются в индивидуальной упаковке, выполненной методом обтягивания поставляемого прибора термоусадочной пленкой на картонном основании. Источники могут быть отгружены Заказчику в деревянной, картонной таре или без тары в зависимости от объема поставки, вида транспорта и способа доставки.

При снятии индивидуальной упаковки необходимо убедиться в отсутствии механических повреждений корпуса источника. В зимнее время снятие индивидуальной упаковки производится в отапливаемом помещении, после выдержки при температуре окружающей среды не менее двух часов.

5.  ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ.

Не допускается нагрев корпуса прибора выше 600С.

Не допускается подключение источника высокого напряжения к сети ~~220В без заземления.

Не допускается эксплуатация источника при величине искрового промежутка более 8 мм.

Не допускается включение источника с отключенным высоковольтным или заземляющим проводом.

Не допускается прокладка высоковольтных проводов от нескольких источников ИВН-02М ближе 100 мм друг от друга.

6.  МЕРЫ БЕЗОПАСНОСТИ.

При эксплуатации и обслуживании источника высокого напряжения ИВН-02М необходимо соблюдать «Требования электробезопасности на установках до 1000 В».

Не допускается эксплуатация незаземленного прибора.

7.  МОНТАЖ.

7.1  Закрепить ИВН-02М на горелочном устройстве.

ИВН-02М должен быть расположен таким образом, чтобы температура корпуса не превышала 600С. Корпус запального устройства и ответный электрод должны быть заземлены.

7.2. Порядок подключения кабеля к клеммной колодке следующий (рис. 3).

7.2.1.Вывернуть гайку 1, снять ниппель 8 и уплотнительную резиновую прокладку 3.

7.2.2.Вывернуть кожух 7 из корпуса разъема 10.

7.2.3.Уложить кабель 6 в полихлорвиниловую трубку 5. Протянуть ее через гайку 1, ниппель 8, уплотнительную резиновую прокладку 3 и кожух 7.

7.2.4.Подключить кабель 6 к клеммной колодке 2 в следующем порядке:

Контакт	Назначение контакта
Контакт 1	~220 B
Контакт 2	~220 В
Контакт 3	функциональное заземление
Контакт 4	Провод к входу ионизационного зонда датчика ДПЗ-01, ДПЗ-10

7.2.5.Ввернуть кожух 7 в корпус 10, придерживая кабель 6 во избежание его перекручивания.

7.2.6.Затянуть гайку 1.

7.3.Соединить ИВН-02М с датчиком ДПЗ-01 (ДПЗ-10) с электродом запальной горелки (рис.4). Для защиты от влияния внешних механических воздействий высоковольтный провод прокладывать в пластмассовой трубе или пластмассовом гофрированном шланге, удалив трубу или шланга на 0,1….0,2м от заземляющих поверхностей, посредством кронштейнов из электроизолирующих материалов.

7.4.Подключить вывод рабочего заземления (РЗ) к корпусу горелки (см. рис. 4.). Проводом сечением не менее 0,75мм2. Корпус горелки должен быть заземлен.

ВНИМАНИЕ! Высоковольтный провод запрещается прокладывать внутри металлорукова (металлической трубы). Данное ограничение вызвано образованием паразитной емкости между центральной жилой и металлорукавом, приводящим к нарушению нормального функционирования прибора.

Необходимые сварочные работы производит на расстоянии не ближе 2 м от источника высокого напряжения, при демонтированном приборе.

8.ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Ежемесячно следует проводить проверку функционирования ИВН-02М, для чего выполнить следующие операции.

8.1. Отстыковать высоковольтный провод ИВН-02М от электрода запального устройства.

8.2. Расположить конец высоковольтного провода на расстоянии 4-6 мм от заземляющего зажима запального устройства.

8.3.Подать на контакты 1 и 2 разъема сетевое напряжение 220В. В искровом промежутке между высоковольтным выводом и заземляющим зажимом запального устройства должна возникать искра.

9.ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Неисправность	Возможная причина	Способ устранения
Отсутствует искра в искровом промежутке.	Перегорели предохранители.	Заменить неисправные детали.
Вышел из строя газовый разрядник Fv1.
Вышел из строя тиристор VS1.
Неисправен диод Vd1, VD2, VD3.
Не регистрируется наличие пламени	Некачественный контакт с электродом запального устройства, корпуса горелки с заземлением.	Обеспечить надежный контакт.
Неисправность схемы ДПЗ-01.	Отремонтировать ДПЗ-01.
Электрод запального устройства не находится в зоне горения.	Изменить расположения электрода.
Ложная регистрация наличия пламени	Электрод запального устройства имеет контакт с заземленными деталями.	Ликвидировать контакт.
Вышел из строя конденсатор или диод в высоковольтном модуле.	Заменить модуль

10.ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Источники высокого напряжения ИВН-02М могут транспортироваться крытым железнодорожным или автомобильным транспортом. Категория условий транспортирования – 8 по ГОСТ 15150.

Условия транспортирования должны соответствовать требованиям "Технических условий погрузок и крепления грузов" (при перевозках железнодорожным транспортом) или требованиям "Устава автомобильного транспорта России" (при перевозках автомобильным транспортом).

Источники высокого напряжения ИВН-02М необходимо хранить в местах, обеспечивающих защиту изделий от попадания влаги, пыли и песка. Категория условий хранения – 1 по ГОСТ 15150. Температура хранения – от - 30°С до + 60°С.

Необходимо избегать ударов ИВН-02М при его транспортировке, складировании, хранении и эксплуатации.

11.УТИЛИЗАЦИЯ

Источники высокого напряжения ИВН-02М не содержат материалов и комплектующих, представляющих опасность для окружающих, и подлежат утилизации в общем порядке, принятом на предприятии, их эксплуатирующем.

12.ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Поставщик гарантирует работоспособность и соответствие источника высокого напряженияИВН-02М его техническим характеристикам в течение 12 месяцев со дня отгрузки устройства. При отказе в работе в период гарантийных обязательств потребителем должен быть составлен Акт о необходимости ремонта и отправки источника Поставщику.

Адрес Изготовителя:

141320, Московская обл., Сергиево-Посадский р-н, , ООО "Общемаш".

Тел./, 6-32-41, 6-30-70, 6-32-55.

E-mail: *****@***ru; www. obshchemash. r, *****@***ru, www. zzu. ru
