Инструкция по настройке универсального роутера Sagemcom F@st 3804, v2 H/W: 5310_1628
1 Подключение к устройству по LAN порту. 1
2 Создание подключения интернет по линии ADSL.. 4
3 Создание подключения IP-TV по линии ADSL.. 6
4 Возобновление работы порта LAN 1. 8
1 Подключение к устройству по LAN порту
Перейдите в свойства подключения по локальной сети. Введите адрес 192.168.1.**. На скриншоте выбрано 192.168.1.11.
Введите в основной шлюз введите 192.168.1.1, в предпочитаемый DNS-сервер 192.168.1.1.
Далее откройте один из интернет браузеров и в адресной строке введите 192.168.1.1. Введите стандартный логин «admin» без кавычек и пароль «admin» без кавычек.
Прерд вами откроется окно, как показано на скриншоте ниже.

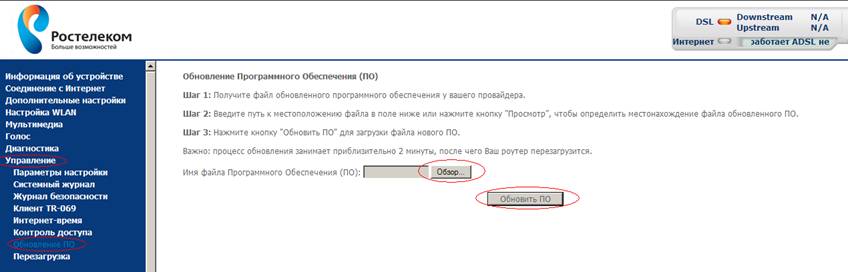

Перед тем как устанавливать настройки роутеру, нужно его прошить. Для этого перейдите в «Управление»→ «Обновление ПО»→ выбираем файл ПО → «Обновить ПО»
Ожидаем 2 минуты. И обновляем страницу.

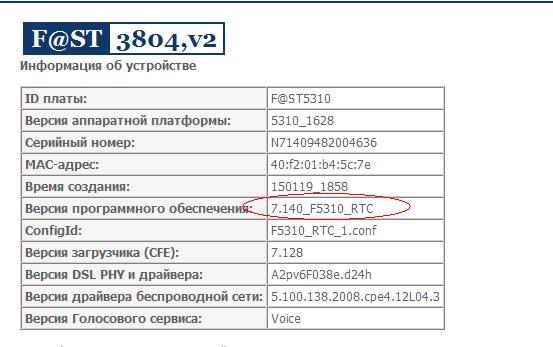

Необходимо убедиться, что установлено именно это ПО.

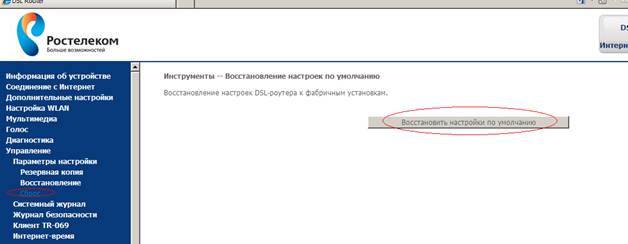

Затем необходимо сбросить модем «до заводских настроек»
После сброса настроек по умолчанию необходимо удалить лишние надстройки у роутера.

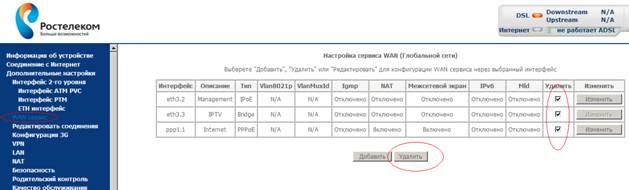

Перейдите во вкладку «Дополнительные настройки»→ «WAN сервис».
Далее поставьте 3 галочки как показано на скриншоте ниже и нажмите «Удалить».

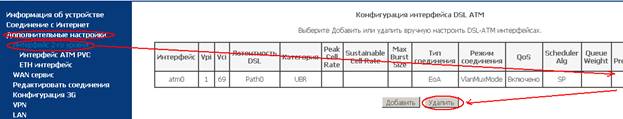

Далее перейдите во вкладку «Дополнительные настройки»→ «Интерфейс 2-го уровня».
Далее поставьте единственную галочку как показано на скриншоте ниже и нажмите «Удалить».
2 Создание подключения интернет по линии ADSL

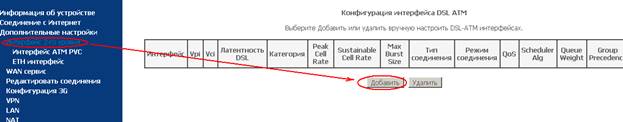

Далее перейдите во вкладку «Дополнительные настройки»→ «Интерфейс 2-го уровня».
Нажмите «Добавить».

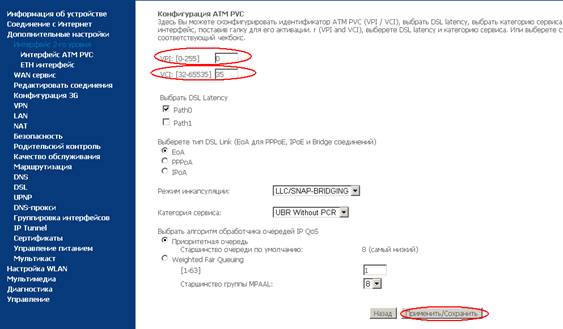

Далее выставляем VPI → 0, VCI→ 35, как показано на скриншоте ниже, нажимаем «Применить/Сохранить».

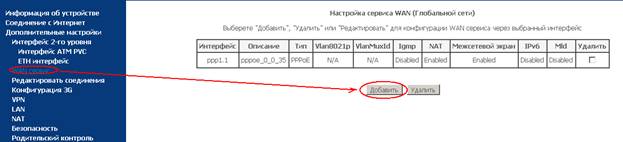

Перейдите во вкладку «Дополнительные настройки»→ «WAN сервис».
Нажмите «Добавить».

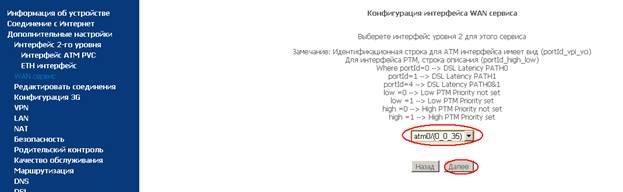

Далее выбираем «atm/(0_0_35)» → «Далее»

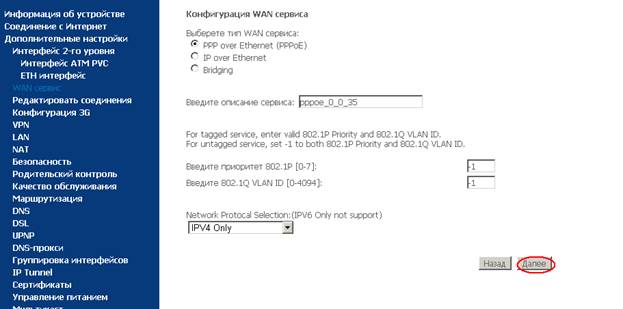

Нажимаем «Далее», ничего не меняем, как показано на скриншоте ниже.

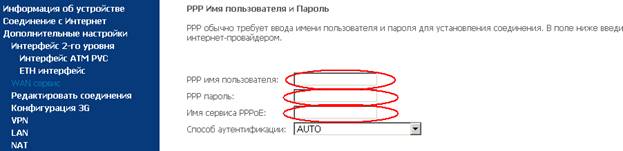

Далее введите в разделе «Имя пользователя» введите логин абонента, соответственно в «Пароль» - пароль абонента, в «Имя сервиса РРРоЕ» - int.
Нажимаем «Далее».
Поставить галочку «Включить IGMP»
Затем ничего не меняем, нажимаем «Далее».

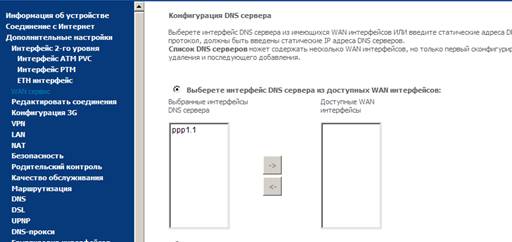

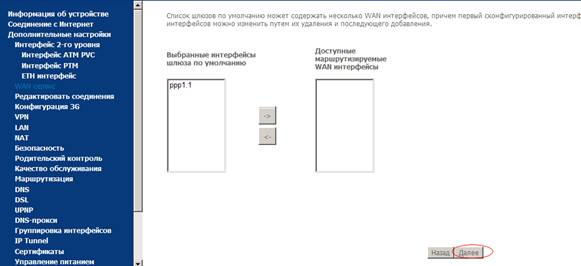

Аналогично при выборе DNS. Нажимаем «Далее».

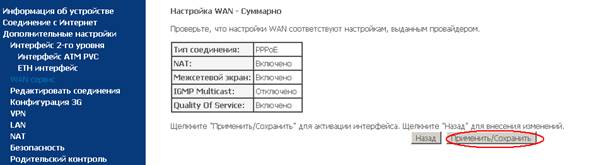

Нажимаем «Применить/Сохранить».
Настройка подключения к интернету окончена.
3 Создание подключения IP-TV по линии ADSL
Далее перейдите во вкладку «Дополнительные настройки»→ «Интерфейс 2-го уровня».
Нажмите «Добавить».
Далее выставляем VPI → 1, VCI→ 36, как показано на скриншоте ниже, нажимаем «Применить/Сохранить».
Перейдите во вкладку «Дополнительные настройки»→ «WAN сервис».
Нажмите «Добавить».
Далее выбираем «atm/(0_1_36)» → «Далее»

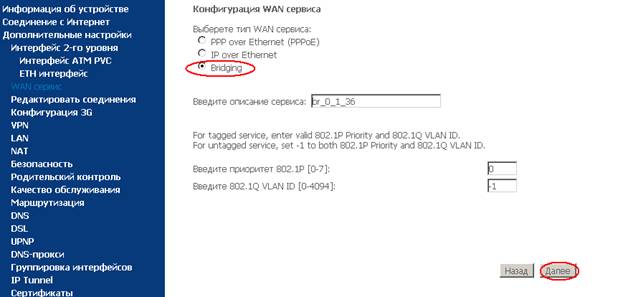

Далее выбираем «Bridging» → «Далее»

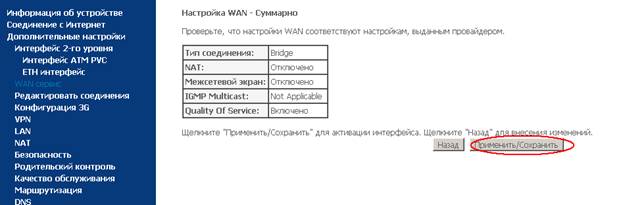

Нажимаем «Применить/Сохранить».

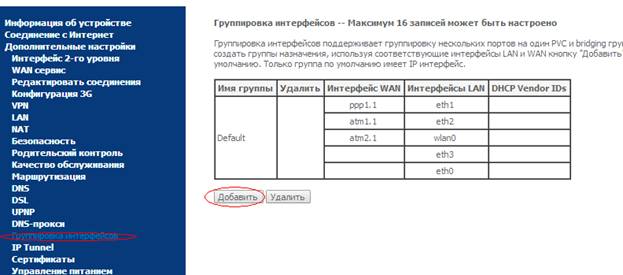

Теперь необходимо сделать группировку интерфейсов

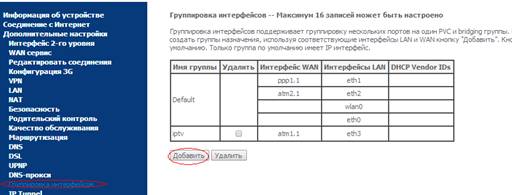

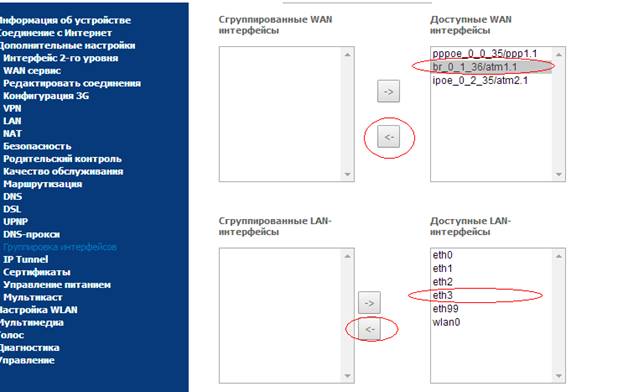

Переносим в правый столбец выбранные интерфейсы ETH3-это 4 порт
Так же необходимо ввести имя группы(любое), после применить/сохранить

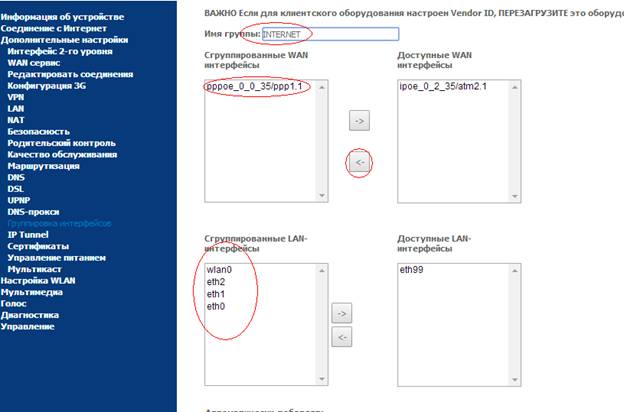

Аналогично проделать для интернета
Жмем применить /сохранить
Устройство может поменять IP-адрес на 192.168.3.1
3 Возобновление работы порта LAN 1

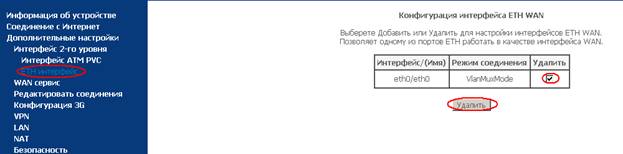

Далее перейдите во вкладку «Дополнительные настройки»→ «ETH интерфейс».
Далее поставьте единственную галочку как показано на скриншоте ниже и нажмите «Удалить».

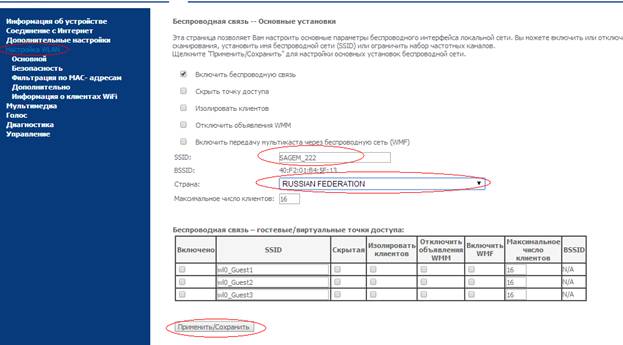

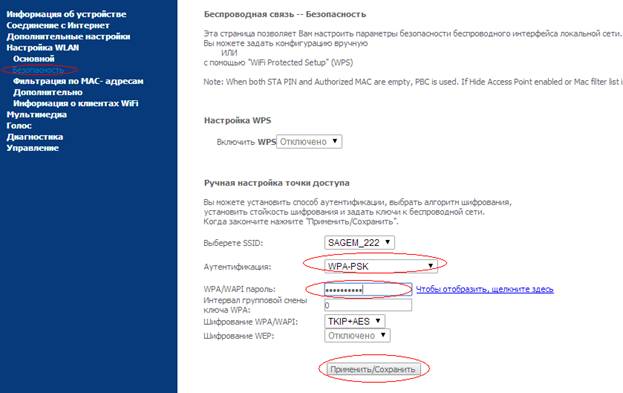

4 Настройка WI-FI
Теперь необходимо поставить «пароль»
