Контрольно оценочные средства ОП.01 Основs технического черчения

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ СРЕДНЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

ЯМАЛО-НЕНЕЦКОГО АВТОНОМНОГО ОКРУГА

«НОВОУРЕНГОЙСКИЙ МНОГОПРОФИЛЬНЫЙ КОЛЛЕДЖ»

РАССМОТРЕНО		УТВЕРЖДАЮ
на заседании П(Ц)К технических дисциплинс		Заместитель директора по УР
Протокол № ___ от «____» ____________ 2014 г.		____________ (________________)
Председатель ____________		«___»_______ 2014 г.

КОНТРОЛЬНО ОЦЕНОЧНЫЕ СРЕДСТВА

____ОП.01 Основs технического черчения____

(наименование дисциплины)

______140446.03 «Электромонтер по ремонту и обслуживанию электрооборудования»_____

(код и наименование профессии)

_______________________базовый____________________

(уровень подготовки)

г. Новый Уренгой

ОГЛАВЛЕНИЕ

ПАСПОРТ КОНТРОЛЬНО-ОЦЕНОЧНЫХ СРЕДСТВ ДИСЦИПЛИНЫ.. 3

1.1 Контроль и оценка результатов освоения дисциплины.. 3

1.2 Организация контроля по дисциплине. 3

ВХОДНОЙ КОНТРОЛЬ. 5

ТЕКУЩИЙ КОНТРОЛЬ. 6

ПРОМЕЖУТОЧНЫЙ (РУБЕЖНЫЙ) КОНТРОЛЬ. 7

ПАСПОРТ КОНТРОЛЬНО-ОЦЕНОЧНЫХ СРЕДСТВ ДИСЦИПЛИНЫ

Контрольно оценочные средства предназначены для проверки результатов освоения дисциплины ОП.01 Основы технического черчения основной профессиональной образовательной программы по специальности/профессии 140446.03 «Электромонтер по ремонту и обслуживанию электрооборудования».

Контрольно оценочные средства позволяют оценивать освоение умений и усвоения знаний по дисциплине.

1.1 Контроль и оценка результатов освоения дисциплины

Результаты обучения (освоенные умения, усвоенные знания)	Формы и методы контроля и оценки результатов обучения
Освоенные умения: чтение и выполнение эскизов, рабочих и сборочных чертежей несложных деталей, технологических схем и аппаратов	Экспертное оценивание выполнения графических работ «Чертеж плоской детали с использованием геометрических построений», «Выполнение эскиза и чертежа детали, входящей в сборочный чертеж».
самостоятельное пользование учебными материалами	Отчет по составлению тестового задания «Нанесение размеров на чертеже»
пользование чертежными инструментами и контрольно-измерительными приборами при выполнении чертежных работ	Отчет по проведенному практическому занятию «Использование линий проекционной связи при построении чертежа»
применение графических знаний в новых ситуациях	Графическая работа «Резьбовое соединение»
Усвоенные знания:
общие сведения о сборочных чертежах	Оценка графической работы «Выполнение эскиза и чертежа детали, входящей в сборочный чертеж»
назначение условностей и упрощений, применяемых в чертежах	Оценивание составленного тестового задания «Допуски, посадки и предельные отклонения. Обозначение покрытий и обработок. Обозначение шероховатости поверхностей»
основные положения конструкторской, технологической и другой нормативной документации	Проверка знаний по теме «Система стандартов, система конструкторской документации».
геометрические построения и правила вычерчивания технических деталей	Оценивание графическая работа «Чертеж плоской детали с использованием геометрических построений»
способы графического представления технологического оборудования и выполнения технологических схем	Экспертное оценивание доклада-сообщения «Виды механических передач»
требования стандартов Единой системы конструкторской документации (ЕСКД) и Единой системы технологической документации (ЕСТД) к оформлению и составлению чертежей и схем	Оценивание составленной таблицы «Порядок чтения рабочих чертежей».

Умения и знания по дисциплине указываются в соответствии с таблицей 2 ФГОС по специальности; формы и методы контроля и оценки результатов освоения – в соответствии с разделом 4 рабочей программы дисциплины.

1.2 Организация контроля по дисциплине

Список используемых оценочных средств:

1)  контрольная работа

2)  проверочная работа

Содержание учебного материала по программе УД	Тип оценочного средства
1	2
Раздел 1.Основные правила оформления чертежей		1
Раздел 2.Геометрическое черчение. Раздел 3. Проекционное черчение.	1
Раздел 4.Машиностроительное черчение. Раздел 5. Рабочие чертежи и эскизы деталей.	1

Таблица заполняется на основе таблицы 2.2. Тематический план и содержание учебной дисциплины из рабочей программы.

Промежуточный (рубежный) контроль освоения дисциплины осуществляется в форме дифференцированного зачета. Зачет проводится в виде контрольной работы.

ВХОДНОЙ КОНТРОЛЬ

Комплект разноуровневых заданий для проверочной работы

Задание 1 Подписать шрифтом тетрадь по черчению.

Задание 2 Оформить чертежный лист: рамку, основную надпись.

Задание 3. Начертить по пять линий каждого вида на оформленном листе.

Задание 4. Каково назначение штриховой линии на чертеже?

Задание 5. Какова толщина тонкой сплошной линии по отношению к основной линии чертежа?

Критерии оценки:

-  оценка «отлично» выставляется студенту, если:

в первом задании допущены не более одной ошибки в написании букв шрифтов;

в третьем задании допущена только одна ошибка в начертании линии;

-  оценка «хорошо» выставляется студенту, если:

в первом задании допущены 1-2 ошибки в написании букв шрифтов;

в третьем задании допущена 1-2 ошибки в начертании линий;

в четвертом или пятом задании допущена одна ошибка;

-  оценка «удовлетворительно» выставляется студенту, если:

в первом задании допущены 2-3 ошибки в написании букв шрифтов;

в третьем задании допущены 2-3 ошибки в начертании линий;

в четвертом или пятом задании допущена одна ошибка;

-  оценка «неудовлетворительно» выставляется студенту, если:

в первом задании допущены 3-5 ошибки в написании букв шрифтов;

в третьем задании допущены 3-4 ошибки в начертании линий;

в четвертом или пятом задании допущена одна ошибка.

ТЕКУЩИЙ КОНТРОЛЬ

Все типы оценочных средств, которые были указаны в пункте 1.2. Паспорта должны быть представлены

Комплект заданий для контрольной работы

Раздел 2. Геометрическое черчение.

Раздел 3. Проекционное черчение.

Вариант 1.

Задание 1. Выполните по описанию технический рисунок детали.

Задание 2. Выполните чертеж детали в необходимом количестве проекций. Нанесите размеры.

Деталь (опора) состоит из прямоугольного параллелепипеда и цилиндра, расположенного посредине большей грани. Со стороны меньших граней параллелепипеда имеется два симметрично расположенных прямоугольных выреза.

Размеры прямоугольной призмы: длина 80 мм, ширина 50 мм, высота 10мм

Размеры цилиндра; основание диаметром 35 мм, высота 30 мм.

Размеры выреза: ширина 20 мм, глубина 15 мм.

Вариант 2.

Задание 1. Выполните по описанию технический рисунок детали.

Задание 2. Выполните чертеж детали в необходимом количестве проекций. Нанесите размеры.

Деталь (опора) состоит из цилиндра и поставленной на него по центру квадратной призмы. Вдоль оси детали проходит сквозное цилиндрическое отверстие

Размеры цилиндра; основание диаметром 50 мм, высота 15 мм.

Размеры призмы: основание 30Х30 мм, высота 30мм

Отверстие диаметром 15 мм..

Вариант 3.

Задание 1. Выполните по описанию технический рисунок детали.

Задание 2. Выполните чертеж детали в необходимом количестве проекций. Нанесите размеры.

Деталь (плита) представляет собой прямоугольный параллелепипед. В нижней части плиты по середине и по всей длине проходит паз прямоугольной формы. В центре плиты просверлено сквозное отверстие.

Размеры параллелепипеда: длина 80 мм, ширина 50 мм, высота 30 мм.

Размеры паза: ширина 30 мм, ширина 10 мм.

Размер отверстия: диаметр 20 мм.

Критерии оценки:

-  оценка «отлично» выставляется студенту, если:

при выполнению технического рисунка правильно расположены геометрические тела;

при выполнении чертежа грамотно сделан выбор количества проекций;

при выполнении чертежа соблюдены правила проецирования;

- оценка «хорошо» выставляется студенту, если:

при выполнению технического рисунка правильно расположены геометрические тела;

при выполнении чертежа грамотно сделан выбор количества проекций;

при выполнении чертежа соблюдены правила проецирования;

не соблюдено соотношение толщины линий чертежа по отношении к основной;

- оценка «удовлетворительно» выставляется студенту, если:

а) при выполнению технического рисунка не правильно расположены геометрические тела;

при выполнении чертежа грамотно сделан выбор количества проекций;

при выполнении чертежа соблюдены правила проецирования;

не соблюдено соотношение толщины линий чертежа по отношении к основной;

б) при выполнению технического рисунка правильно расположены геометрические тела;

при выполнении чертежа грамотно сделан выбор количества проекций;

при выполнении чертежа не соблюдены правила проецирования;

не соблюдено соотношение толщины линий чертежа по отношении к основной;

-  оценка «неудовлетворительно» выставляется студенту, если:

при выполнению технического рисунка не правильно расположены геометрические тела;

при выполнении чертежа безграмотно сделан выбор количества проекций;

при выполнении чертежа не соблюдены правила проецирования;

не соблюдено соотношение толщины линий чертежа по отношении к основной.

ПРОМЕЖУТОЧНЫЙ (РУБЕЖНЫЙ) КОНТРОЛЬ

ПРОВОДИТСЯ В ФОРМЕ КОНТРОЛЬНОЙ РАБОТЫ

Комплект заданий для контрольной работы «Деталирование».

Раздел 4.Машиностроительное черчение.

Раздел 5. Рабочие чертежи и эскизы деталей.

Весь комплекс работ как основных, так и вспомогательных, связанных с изготовлением детелировочного чертежа, состоит из следующих разделов:

1.  Изучение сборочной единицы.

2.  Определенипе геометрической формы и габаритных размеров сборочной единицы в целом и отдельных ее деталей.

3.  Графическое оформление деталировочного чертежа (вычерчивание).

Изучение сборочной единицы. Получив сборочный чертеж для деталирования, студент должен выяснить:

1.1)  назначение и работу сборочной единицы в целом;

1.2)  наименование и количество всех деталей сборочной единицы;

1.3)  материал, из которого изготовлены детали;

1.4)  способы соединения и крепления деталей сборочной единицы;

1.5)  последовательность сборки и разборки сборочной единицы;

1.6)  назначение каждой детали;

1.7)  способы установки сборочной единицы на производстве.

Определение геометрической формы и габаритных размеров сборочной единицы в целом и отдельных ее деталей. Прежде чем приступить к вычерчиванию деталировочного чертежа, необходимо знать, какое поле чертежа надо выделить для изображения каждой детали. Для этого по чертежу и рисунку определяют форму, а затем габаритные размеры детали.

Графическое оформление деталировочного чертежа (вычерчивание). Для удобства выполнения деталировочного чертежа рекомендуется пользоваться общепринятым форматом А4 – 210Х297 мм с возможным (в виде исключения) последующим делением его на два формата 148Х210 мм. Более мелкие форматы категорически исключены. Чертеж каждой детали выполняется с необходимыми разрезами, сечениями и простановкой всех размеров.

Масштаб выполнения чертежа выбирается с учетом максимального использования формата.

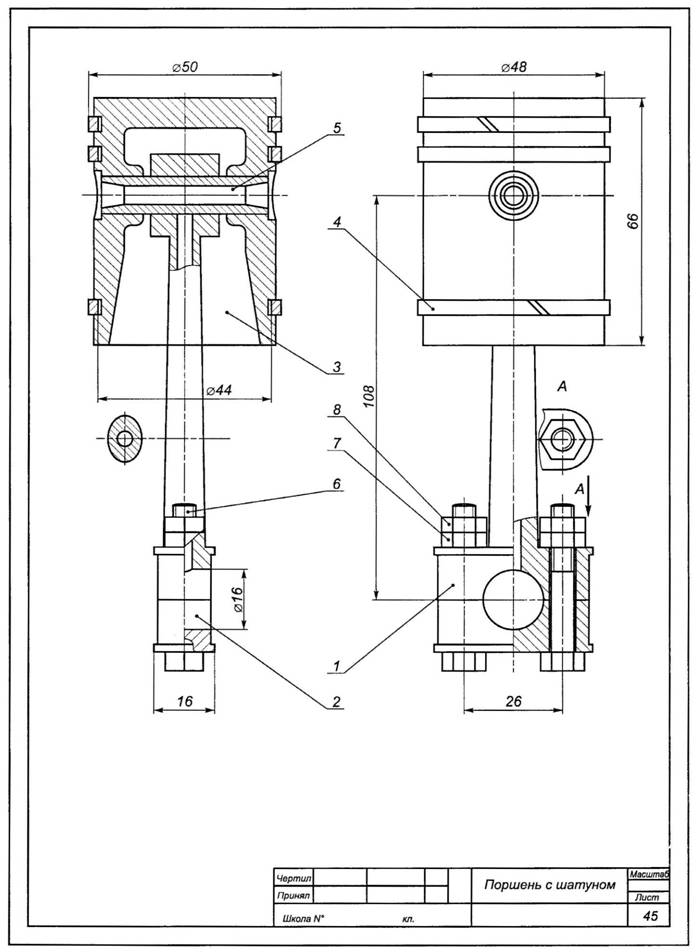

Вариант 1.

На сборочном чертеже для деталирования выяснить:

1  назначение и работу поршня с шатуном в целом;

2  наименование и количество всех деталей поршня с шатуном;

3  материал, из которого изготовлены детали;

4  способы соединения и крепления деталей поршня с шатуном;

5  последовательность сборки и разборки поршня с шатуном;

6  назначение каждой детали;

7  способы установки поршня с шатуном на производстве.

8 какое поле чертежа надо выделить для изображения каждой детали? Для этого по чертежу и рисунку определить форму, а затем габаритные размеры детали.

Графическое оформление деталировочного чертежа (вычерчивание). Для удобства выполнения деталировочного чертежа рекомендуется пользоваться общепринятым форматом А4 – 210Х297 мм с возможным (в виде исключения) последующим делением его на два формата 148Х210 мм. Более мелкие форматы категорически исключены. Чертеж каждой детали выполняется с необходимыми разрезами, сечениями и простановкой всех размеров.

Масштаб выполнения чертежа выбирается с учетом максимального использования формата.

Масштаб выполнения чертежа выбирается с учетом максимального использования формата.

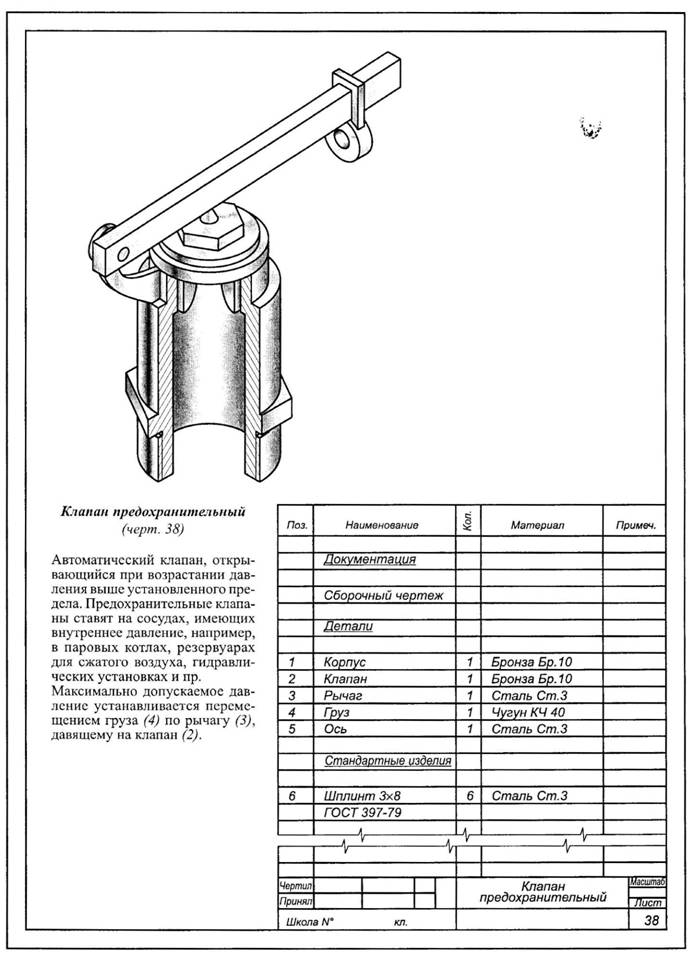

Вариант 2.

На сборочном чертеже для деталирования выяснить:

1  назначение и работу клапана предохранительного в целом;

2  наименование и количество всех деталей клапана предохранительного;

3  материал, из которого изготовлены детали;

4  способы соединения и крепления деталей клапана предохранительного;

5  последовательность сборки и разборки клапана предохранительного;

6  назначение каждой детали;

7  способы установки клапана предохранительного на производстве.

8 какое поле чертежа надо выделить для изображения каждой детали? Для этого по чертежу и рисунку определить форму, а затем габаритные размеры детали.

Графическое оформление деталировочного чертежа (вычерчивание). Для удобства выполнения деталировочного чертежа рекомендуется пользоваться общепринятым форматом А4 – 210Х297 мм с возможным (в виде исключения) последующим делением его на два формата 148Х210 мм. Более мелкие форматы категорически исключены. Чертеж каждой детали выполняется с необходимыми разрезами, сечениями и простановкой всех размеров.

Критерии оценки:

·  оценка «отлично» выставляется студенту, если:

- студент правильно определил назначение и работу сборочной единицы в целом;

- перечислил наименование и количество всех деталей сборочной единицы;

- указал материал, из которого изготовлены детали;

- указал способы соединения и крепления деталей сборочной единицы;

-правильно перечислил последовательность сборки и разборки сборочной единицы;

- правильно определил назначение каждой детали;

- правильно указал способы установки сборочной единицы на производстве;

- правильно выделено поле для изображения каждой детали;

- толщина линий соответствует ГОСТу;

- шрифт и размерные числа соответствует ГОСТу;

- чертеж каждой детали выполнен с необходимыми разрезами, сечениями и простановкой всех размеров;

- при выполнении чертежа выбран масштаб с учетом максимального использования формата.

* оценка «хорошо» выставляется студенту, если:

при выполнении задания допущено не более 2-3 ошибок;

- оценка «удовлетворительно» выставляется студенту, если:

при выполнении задания допущено не более 4-5 ошибок;

* оценка «неудовлетворительно» выставляется студенту, если:

при выполнении задания допущено более 5 ошибок.
