Клапан обратный дроссельный типа ЦКОД М

Закрытое Акционерное Общество

«Проммашсервис»

ОКП 36 6659 УТВЕРЖДАЮ:

Генеральный директор

ЗАО "Проммашсервис" ___________

«____»____________2008 г.

Клапан обратный дроссельный

типа ЦКОД М

Паспорт и руководство по эксплуатации

ЦКОД М -114 ¸ 426.00.000 ПС

Директор по производству

ЗАО "Проммашсервис"

_____________________

«___»____________________2008г.

2008 г.
Содержание

1. Введение. 3

2. Назначение и основные сведения об изделии. 3

3. Технические характеристики. 4

4. Состав изделия и комплект поставки. 4

5. Устройство и принцип работы.. 4

6. Возможные неисправности и способы их устранения. 5

7. Указания мер безопасности. 6

8. Свидетельство о приемке. 6

9.Гарантии изготовителя. 6

10.Сведения о рекламациях. 6

11. Свидетельство о консервации. 6

12. Свидетельство об упаковке. 6

2

9

Введение

Настоящий паспорт, совмещённый с руководством по эксплуатации распространяется на клапаны обратные дроссельные типа ЦКОД М и является документом, удостоверяющим гарантированные изготовителем основные параметры и характеристики изделия, содержит сведения, необходимые для правильной эксплуатации и предназначен для буровых организаций, применяющих в процессе спуска и цементирования обсадных колонн данный тип клапанов.

2. Назначение и основные сведения об изделии

2.1.Наименование изделия – клапан обратный дроссельный (далее клапан ЦКОД М).

2.2. Клапаны обратные дроссельные предназначены для оснащения низа обсадных колонн с целью автоматического заполнения спускаемой обсадной колоны буровым раствором из скважины без перелива его на устье, выполнения функции «стоп» - кольца для посадки нижней и верхней разделительных пробок в процессе закачивания тампонажного раствора в колонну и продавливания его в заколонное пространство и предотвращения обратного перетока тампонажного раствора из заколонного пространства в колонну после его продавки.

2.3. Клапаны типа ЦКОД М поставляются в двух исполнениях, без установочной втулки и с установочной втулкой.

2.4. Обозначение и пример записи клапана - ЦКОД М -114-1; ЦКОД М -127-1;

ЦКОД М -140-1; ЦКОД М -146-1; ЦКОД М -168-1; ЦКОД М -178-1; ЦКОД М -194-1;

ЦКОД М -219-2; ЦКОД М -245-2; ЦКОД М -273-2; ЦКОД М -299-2; ЦКОД М -324-2; ЦКОД М -340-2; ЦКОД М - 426-2.

Код изделия включает в себя:

1. Буквенное обозначение ЦКОД М - означает тип клапана.

2. Три цифры после буквенного обозначения соответствуют диаметру обсадной колонны,

на которой устанавливается клапан.

3. 1-2 исполнение клапана.

Пример обозначения клапана для обсадной колонны диаметром 168мм.

Клапан обратный дроссельный типа ЦКОД М -168-1 ; типа ЦКОД М -219-2.

2.5. Клапаны типа ЦКОД М - изготовляют с короткой треугольной резьбой по

ГОСТ 632-80 или трапецеидальными резьбами ОТТМ, ОТТГ и БТС – аналог резьбы Батресс.

2.6. Изготовитель – .

2.7. Область применения – вертикальные и наклонно – направленные до 20° нефтяные и газовые скважины.

Рабочая среда – промывочная жидкость, буровой и тампонажный растворы. Температура рабочей среды на забое скважины, не более 150°С.

3. Технические характеристики

3.1. Основные параметры и размеры клапанов приведены в таблице 1.

Шифр клапана	Диаметр обсадной колонны, мм.	Диаметр клапана, мм	Длина Клапана, мм	Рабочее давление, МПа	Темпе- ратура, °С	Масса, кг.
Исполнение-1
ЦКОД М-114-1	114	133	290	15	200	11
ЦКОД М-127-1	127	146	330	15	200	14
ЦКОД М-140-1	140	159	360	25	200	17,8
ЦКОД М-146-1	146	166	360	25	200	19,4
ЦКОД М-168-1	168	188	360	25	200	24,4
ЦКОД М-178-1	178	198	325	15	200	30
ЦКОД М-194-1	194	216	325	15	200	32
Исполнение-2
ЦКОД М-219-2	219	245	318	10	150	39
ЦКОД М-245-2	245	270	400	10	150	60
ЦКОД М-273-2	273	299	340	7	150	59
ЦКОД М-299-2	299	324	345	7	150	66
ЦКОД М-324-2	324	351	405	7	150	92
ЦКОД М-340-2	340	365	350	7	150	82
ЦКОД М-426-2	426	451	400	5	100	158

4. Состав изделия и комплект поставки

4.1. В комплект поставки входят:

- клапан обратный дроссельный типа ЦКОД М в сборе - 1 шт.;

- паспорт - 1 шт.

5. Устройство и принцип работы

5.1. Клапан ЦКОД М(см. рис.1) состоит из стального корпуса 10, в котором смонтированы два основных узла – запорный и дроссельный.

Запорный узел состоит из нажимной гайки 6, резиновой манжеты – диафрагмы 2, набора

разрезных шайб 4 и 5, упорного кольца 3 и шара 1. дроссельный узел состоит из ограничителя 7, пяты 8, пружины 9, штока11 и упора 12.

В клапане ЦКОД М (см. рис.2) под обсадные колонны диаметром 219мм. и более запорный и дроссельный узлы смонтированы во втулке 13, а пространство между корпусом 10 и

втулкой 13 заполнено цементом.

5.2. Подготовка клапана к работе производится в следующем порядке:

1. проверить и убедиться визуально в целостности всех составных частей клапана;

2. вывернуть ограничитель поз.7, вместе с дроссельным узлом;

3. вынуть клапан – шар поз.1;

4. убедиться в целостности диафрагмы поз.2;

5. проверить ход дроссельного узла штока 11;

6. установить и завернуть ограничитель поз.7 вместе с дроссельным узлом в корпус поз. 10 до упора или во втулку 13;

7. проверить состояние присоединительных резьб;

8. проверить работоспособность пружины, очистить дроссельные отверстия от смазки, шток

11 должен свободно двигаться и вращаться.

5.3. Порядок работы:

- установить клапан в заданном интервале обсадной колонны, согласно плана работ по спуску колонны в скважину;

- свинчивание клапана производить с применением уплотнительной смазки, используемой для спуска обсадных труб;

- клапан совместно с колонной обсадных труб спустить в скважину без шара до заданной глубины;

- скорость спуска колонны должна быть указана в плане работ;

- по окончании спуска колонны бросить шар клапана во внутрь обсадной колонны труб, навернуть цементировочную головку и произвести продавку шара клапана до посадки на ограничитель;

- давление продавки шара через диафрагму порядка (1,0¸1,5МПа);

- после посадки шара на ограничитель он выполняет роль обратного клапана;

- далее по плану работ производят промывку и цементирование скважины;

- после получения сигнала «стоп» давление в обсадной колонне снижают до нуля и скважину оставляют на период ОЗЦ без избыточного давления;

- после ОЗЦ внутренние детали клапана разбуривают.

6. Возможные неисправности и способы их устранения

Осложнения при спуске	Возможные причины	Методы устранения
1. Перелив во время спуска колонны.	Неудовлетворительная подготовка ствола скважины. Попадание твёрдых частиц под пяту клапана.	Произвести тщательную промывку скважины до выравнивания параметров бурового раствора.
2. Обнаружены признаки проявления в процессе спуска колонны.	Наличие бурового раствора различной плотности в скважине и в колонне обсадных труб.	Выровнять параметры глинистого бурового раствора в скважине и колонне.
3. Не герметичность клапана.	Шар не продавлен через диафрагму. Шар изменил форму во время промывки. Нарушение резиновой диафрагмы.	Закрыть краны на цементировочной головке и закачать в скважину буровой раствор в объёме, равном поступившему из скважины. Если герметичность клапана не восстанавливается, скважину оставить на ОЗЦ с закрытыми кранами на головке.

7. Указания мер безопасности.

Клапан обратный дроссельный типа ЦКОД М должен применяться в строгом соответствии с назначением в части рабочих параметров. При эксплуатации клапана кроме руководства по эксплуатации, необходимо руководствоваться «Правилами безопасности в нефтяной и газовой промышленности» ПБ-08-624-03, утв. Госгортехнадзором России от 05.06.03г. №56.

8. Свидетельство о приемке

Клапан обратный дроссельный типа ЦКОД М - _______________ заводской №_________

соответствует техническим условиям ТУ 3666-002-47365909-08 и признан годным для эксплуатации.

Начальник ОТК ____________________ ___________________

М. П. (подпись) (расшифровка подписи)

Дата выпуска_____________________

9.Гарантии изготовителя

9.1. Изготовитель гарантирует соответствие клапана типа ЦКОД М требованиям технических условий ТУ 3666-002-47365909-08 при соблюдении потребителем условий хранения, транспортирования и эксплуатации.

9.2. Ресурс изделия – гарантийный срок эксплуатации устанавливается в пределах 120 часов после начала спуска клапана с обсадной колонной в скважину.

9.3. Срок хранения клапана в течение 2-х лет после изготовления.

Хранение клапана производится в таре завода изготовителя в сухом помещении по группе 2 (С) ГОСТ 16160-69.

10.Сведения о рекламациях

10.1. Рекламации предъявляются в случае неработоспособности клапана по вине изготовителя и происшедших в период гарантийного срока хранения.

10.2. Рекламации не подлежат удовлетворению при выявлении неисправностей в результате нарушения правил эксплуатации, хранения, транспортирования, обусловленных в РЭ и при отсутствии в рекламациях заводского номера.

11. Свидетельство о консервации

Консервация клапана типа ЦКОД М - ____________________ заводской № ____________ произведена согласно техническим условиям ТУ 3666-002-47365909-08

Вариант защиты-В3-1

Дата консервации____________________________

Срок консервации – два года.

Консервацию произвел________________________(подпись)

12. Свидетельство об упаковке

Клапан обратный дроссельный типа ЦКОД М - _______________ заводской № _______

упакован согласно требованиям конструкторской документации.

Дата упаковки ______________

Упаковку произвёл ______________ _____________________

(подпись) (расшифровка подписи)

Исполнение - 1

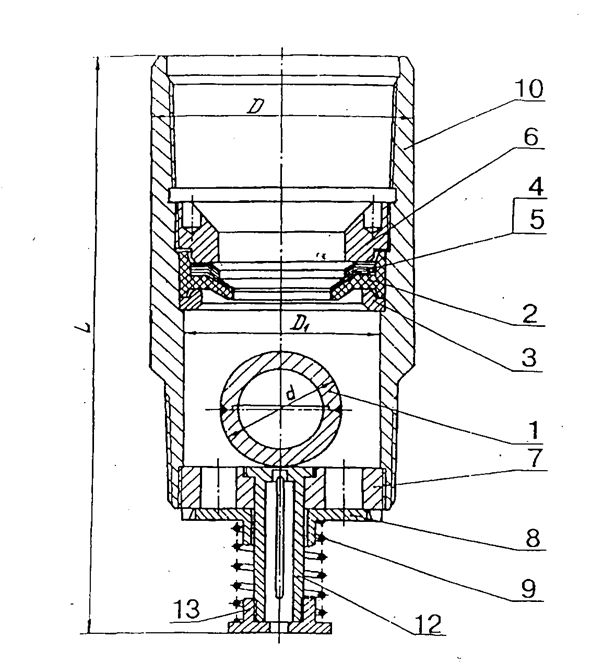

Рисунок 1

Исполнение 2

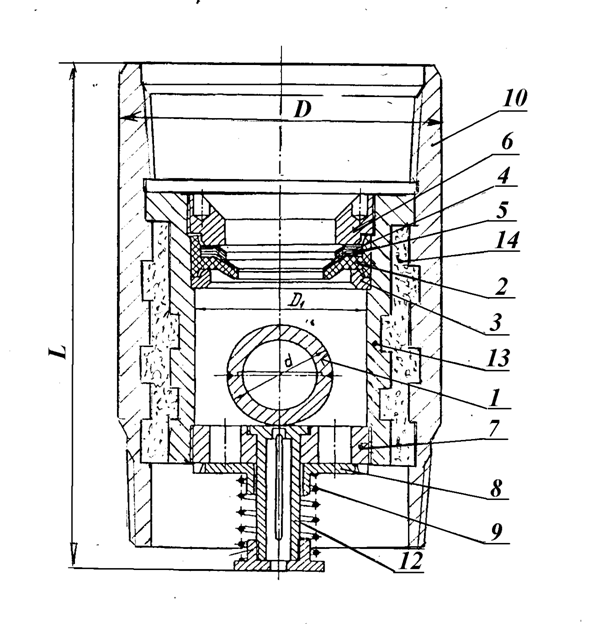

Рисунок 2.
