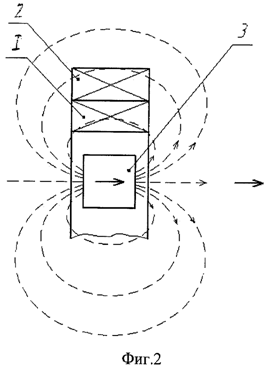

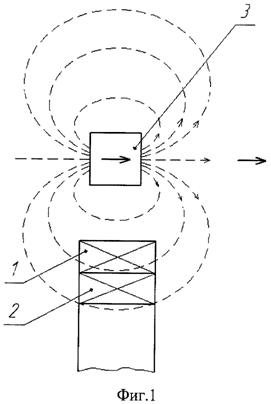

(54) ДАТЧИК ПОЛОЖЕНИЯ ОБЪЕКТА (ВАРИАНТЫ) (57) Реферат: Изобретение относится к области измерения параметров движения объектов и может быть применено для определения положения и скорости объекта, движущегося относительно другого объекта (основания). По первому варианту датчик положения объекта, движущегося относительно другого объекта, содержит источник магнитного поля, установленный на одном из объектов, и преобразователь магнитного поля в виде индуктивного контура, установленный на другом объекте. Второй индуктивный контур установлен внутри или снаружи первого контура со стороны его боковой поверхности, наиболее удаленной от источника магнитного поля, и соединен с первым контуром последовательно-встречно по отношению к магнитному потоку источника магнитного поля. Датчик положения объекта по второму варианту содержит источник магнитного поля, установленный на одном из объектов, преобразователь магнитного поля в виде индуктивного контура, установленный на другом объекте, и блок преобразования сигналов с индуктивных контуров. Второй индуктивный контур установлен внутри или снаружи первого контура со стороны его боковой поверхности, наиболее удаленной от источника магнитного поля. Изобретение направлено на повышение точности определения положения движущегося объекта. 2 н. и 4 з. п. ф-лы, 6 ил. Изобретение относится к области измерения параметров движения объектов и может быть применено для определения положения и скорости объекта, движущегося относительно другого объекта (основания). |
11, 1990, p.1942-1944. GB 2164154 A, 12.03.1986. RU 2193207 С2, 20.11.2002. US 6559632 B1, 06.05.2003. JP 2006030177 A, 02.02.2006.
