Светильник Dasar HIT 70/150 (арт. 229270,229274,229280,229284).
Инструкция по эксплуатации.
Светильники влагозащитные серии Dasar Hit можно использовать только для целей освещения при соблюдении следующих условий:
- питающее напряжение 220 V
- не подвергать сильным механическим нагрузкам
- перед установкой и использованием при необходимости убрать пыль и просушить
Невыполнение вышеперечисленных требований может привести к короткому замыканию!
1. Технические параметры
Питающее напряжение 230В
Класс безопасности I
Степень защиты IP 67
Используемые лампы HIT, G12, 70/150 Вт
Размеры: Square Дл/Шир/Гл 27/27/32см
Round Ø/Гл 26/30 см
Размеры полости
для встраивания Ø/Гл 29/39
Угол поворота: 25°
Вес: 9,6 кг
2. Установка
- Внимание! Для обеспечения безопасности используйте только детали, поставляемые вместе с изделием. Перед началом работ всегда отключайте питающее напряжение. Электрические подключения должны производиться только специалистом.
А. Место установки
Светильник предназначен для установки в землю. Монтаж следует производить в твердую, ровную поверхность на расстоянии от освещаемого объекта не меньше указанного на специальной наклейке (0,8м), вдали от легковоспламеняющихся предметов (например, занавесей) и мест электрических соединений.
Б. Последовательность установки:
Подготовьте полость для встраивания светильника и подведите кабель напряжения 230В

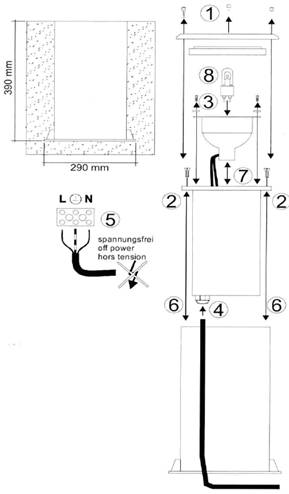

- отвернув винты на стальной пластине, удалите со светильника верхнюю панель и защитное стекло с прокладкой (1 – см. схему);
- извлеките содержимое из пластикового стакана (2);
- протяните кабель заземления через отверстие в стакане и установите пластиковый стакан в полость (см. рис);
- отвернув винты, извлеките рефлектор светильника (3) из корпуса;
- для подключения питания к светильнику протяните кабель через сальник
и подключите черный или коричневый провод к клемме L (фаза), синий провод
(ноль) к клемме N, зелено-желтый провод к земляной клемме соединительной колодки (5), тщательно затяните винты.
- поместите металлический корпус светильника в пластиковый стакан, завернув винты (6);
- вставьте рефлектор в корпус (7);
- вставьте лампу в патрон (8);
- установите защитное стекло с уплотнением на корпус светильника, причем выступающая часть должна находиться снизу;
- установите пластину из нержавеющей стали на корпус, закрепив винтами
Внимание! Убедитесь в надежности всех контактов!
При обнаружении:
- видимых разрушений
- дыма, пара, посторонних звуков
- признаков перегрева
немедленно отключите устройство от питающего напряжения и вызовите специалиста.
Во избежание нарушения теплоотвода не накрывайте устройство ткаными или иными материалами, не ставьте на светильник посторонних предметов!
Не оставляйте детей без присмотра рядом с работающим устройством!
Для замены ламп:
- отключите питающее напряжение
- дайте работающим лампам остыть
- замените вышедшую из строя лампу на лампу аналогичную по типу цоколя, напряжению и мощности
- установите лампу в соответствии в патрон
Отключайте питающее напряжение при чистке и обслуживании!
Производитель: SLV Elektronik GmbH
Импортер: , СПб, Б. Сампсониевский пр. д.32 офис 341,
 |
