Саморегулируемая организация, основанная на членстве лиц, осуществляющих подготовку проектной документации
Регистрационный номер в государственном реестре саморегулируемых организаций: СРО-П-030-28092009
СТАНДАРТ ПРЕДПРИЯТИЯ
СП «СИСТЕМЫ НАРУЖНОЙ ВАКУУМНОЙ КАНАЛИЗАЦИИ КОТТЕДЖНЫХ ПОСЁЛКОВ ГОРОДСКИХ И СЕЛЬСКИХ ПОСЕЛЕНИЙ»
(пособие по проектированию к СП 32.13330.2012)
ПРОЕКТ
Москва 2015 год
Введение
Настоящий стандарт разработан ОАО «Институт МосводоканалНИИпроект» и , ответственные исполнители : , ( МосводоканалНИИпроект»), , ()
1. Область применения
Применение настоящего пособия целесообразно при проектировании канализации коттеджных посёлков в следующих условиях:
•Наличие нестабильных грунтов;
• На равнинной местности;
• Территория с пониженной несущей способностью;
• Высокий уровень грунтовых вод и подтопляемые территории;
• Стесненная застройка территории;
• Скалистые и песчаные грунты;
• Чувствительные экосистемы.
2. Термины и определения
В настоящем пособии используются следующие основные понятия, термины и определения по ГОСТ 17.1.1.01, ГОСТ25150, ГОСТ 19179:
«вакуумный клапан» - клапан, при открытии которого в систему поступает воздух, который вытесняет сточную воду в вакуумную сеть, установлен в сборной камере;
«вакуумный насос» - устройство для создания вакуума в системе;
«вакуумная насосная станция» - комплексная система для создания вакуума в системе вакуумных коллекторов, включает в себя здание и оборудование: вакуумные насосные агрегаты (рабочие и резервные), насосы для перекачки сточных вод из сборного резервуара в магистральную сеть или на ОСК;
«канализация» - отведение бытовых, промышленных и ливневых сточных вод;
«сточные воды» - воды, отводимые после использования в бытовой и производственной деятельности человека;
«коэффициент неравномерности расходов сточных вод» - отношение максимального или минимального расхода к среднему расходу сточных вод за определенный интервал времени;
«канализационная сеть» - система трубопроводов, каналов или лотков и сооружений на них для сбора и отведения сточных вод;
«канализационный выпуск» - трубопровод, отводящий сточные воды из зданий и сооружений в канализацию;
«канализационный коллектор» - трубопровод наружной канализационной сети для сбора и отвода сточных вод;
«лифт-фитинг» - подъёмное колено канализационного коллектора.
«расход сточных вод» - объем сточных вод, протекающий в интервал времени для расчета сетей и сооружений канализации;
«сборная камера» - камера сбора сточных вод от абонентов, с установленным вакуумным клапаном для отвода сточной воды в вакуумный коллектор;
«сборный резервуар» - резервуар для сбора сточных вод, поступающих из вакуумной канализационной сети
3. Общие указания
3.1. Вся система вакуумной канализации, включая отдельные колодцы с клапанами, должна быть в собственности, эксплуатации и обслуживании единой эксплуатационной организации.
3.2.Вакуумная канализационная система должна проектироваться с возможностью функционирования в случае потери вакуума.
3.3 В единой системе следует применять оборудование одного производителя.
3.4. Соотношение объема воздуха и жидкости в вакуумных канализационных системах должно быть не менее: 4 части воздуха к 1 части жидкости в начале сети (около насосной станции) и 12 частей воздуха к 1 части жидкости у наиболее удалённого потребителя.
4. Сети вакуумной канализации
4.1 Для вакуумной канализационной сети рекомендуется использовать трубопроводы и фитинги для вакуумной канализации из полиэтилена ПЭ 100 SDR17 с минимальным диаметром 90 мм (90,110,160,225,280 мм ).
4.2 Максимальные расчетные потоки для определения размеров вакуумного трубопровода, должны соответствовать следующим параметрам:
Для
Ø 90 мм трубы – 1,39 л/сек (5 м3/час);
Ø110 мм трубы – 2,78 л/сек(10 м3/час);
Ø160 мм трубы – 6,95л/сек(25 м3/час);
Ø225 мм трубы –13,89 л/сек(50 м3/час);
Ø280 мм трубы –23,61 л/сек(85 м3/час).
4.3 Минимальный уклон вакуумной канализации следует принимать 0,20% - 0,002.
4.4 Минимальный уклон дворовой канализационной сети следует принимать 2% - 0,02.
4.5 При проектировании сетей следует выполнять следующие условия :
- Длина трубы диаметра 90 мм должна находиться в пределе от 2 до 50 м;
- После объединения двух канализационных соединений диаметром 90 мм должен начинаться трубопровод диаметром 110 мм;
- Максимальная длина трубы диаметра 110 мм не должна превышать 600 м;
- При объединении двух трубопроводов диаметром 110 мм должен начинаться трубопровод диаметром 160 мм;
4.5 В основе канализационного коллектора положен пилообразный профиль
- при подъёме рельефа:
- на равнине:
- на уклонах
4.6 Максимальное расстояние между лифт-фитингами не должно превышать 100 м
4.7 Для вертикального и горизонтального изменения профиля вакуумной канализации должны быть использованы два коротких отвода 45°, использование одного отвода под 90° не допускается.
4.8 Минимальная глубина заложения трубопроводов должна быть больше на 0,3 м глубины промерзания грунта, но не менее 0,7 м до верха трубы, считая от поверхности земли или планировки.
4.9 Вакуумные коллекторы должны укладываться на расстоянии не менее - 0,9 м по горизонтали от любых существующих водопроводных сетей
4.10 Расстояние в свету при пересечении вакуумными коллекторами над или под водопроводными сетями, должны быть не менее 0,15 м
4.11 Максимальный перепад высот между крайним абонентом сети и вакуумной станцией не должен превышать 4 м (суммарная высота лифт –фитингов не должна превышать 4 м ).
4.12 На каждом участке присоединения боковых коллекторов к главному канализационному коллектору и через каждые 450 м на основных направлениях должна устанавливаться запорно-регулирующая арматура (разделительный клапан).
4.13 Для преодоления возвышенности вакуумным трубопроводом многочисленные подъемы размещаются на расстоянии не менее 6 м друг от друга.
4.14 Место изменения подъема или профиля рекомендуется выполнять в ответвленном коллекторе канализации перед основной трубопроводной сетью на расстоянии 6 м и более от системы трубопроводов.
4.15 Для серии спусков с уклоном вниз свыше 0,002, вакуумный коллектор должен устанавливаться отрезками 15 м с уклоном 0,002 ,но не более 5 лифт-фитингов.
4.16 Присоединение труб от сборных камер к канализационному коллектору необходимо выполнять сверх, угол присоединения только 45°
4.17 Не допустимо подключение сборной камеры к канализационному коллектору на расстоянии до 2 м перед лифт-фитингом и ближе 6 м после подъёмного колена лифт-фитинга.
4.19 Присоединение ответвлений к главному канализационному коллектору должны производится под углом 45° сверху.
4.20 В конце каждого канализационного коллектора должна устанавливаться инспекционная трубка.
5. Сборные камеры
5.1 Сборные камеры устанавливаются в непосредственной близости к жилому дому (жилым домам), за границей частного домовладения. Сточные воды от дома должны поступать в сборную камеру самотеком.
5.2 Расположение сборной камеры должно быть таким, чтобы обеспечить доступ для ремонта и замены клапанов, очистки камеры.
5.3.Максимальное число абонентов подключаемых к сборной камере должно быть не более 4 , пиковый поток для сборной камеры должен быть не более 0,2 л⁄с.
5.4 Объём сборной камеры должен быть не менее 200 л.

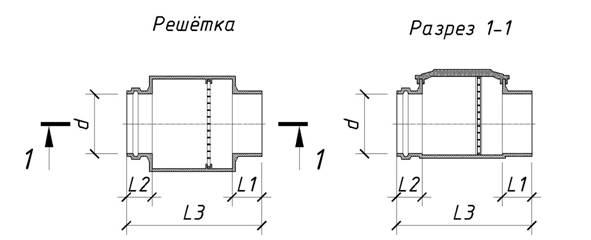

5.5 В здании на выпуске в сборную камеру следует устанавливать защитную решётку с величиной прозоров 16 мм для исключения попадания в сеть крупногабаритного мусора.
5.6 Допускается использование двух типов сборных камер:

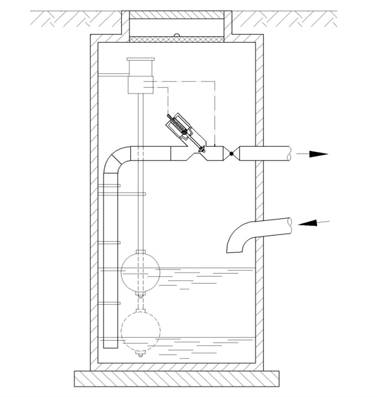

- с установкой вакуумного клапана внутри сборной камеры (в мокром колодце);

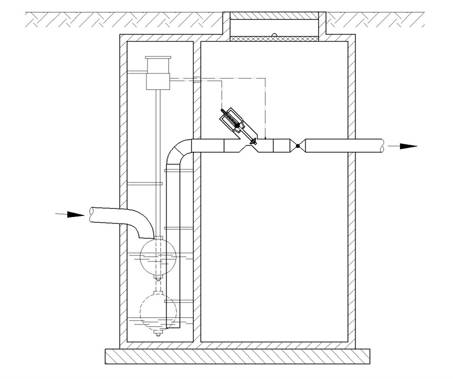

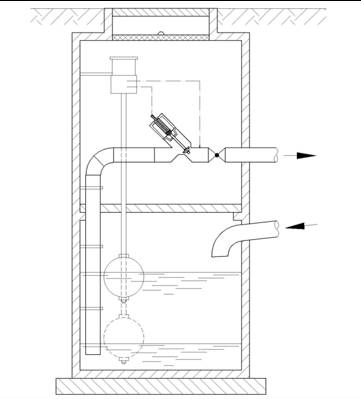

- с установкой вакуумного клапана изолировано от рабочего объёма сборной камеры:
а)
б)
5.7 В устройстве сборной камеры должен быть предусмотрен патрубок для подключения канализационного выпуска от здания диаметром 100 (150) мм.
5.8 Вакуумный клапан сборной камеры следует оборудовать сенсорным датчиком, который должен отслеживать атмосферный воздух и вакуумное давление со стороны нисходящего потока в клапане, без потребности в других источниках питания. Датчик должен быть способен поддерживать клапан полностью открытым фиксированный период времени с эксплуатационной настройкой в диапазоне от 3 до 10 секунд.

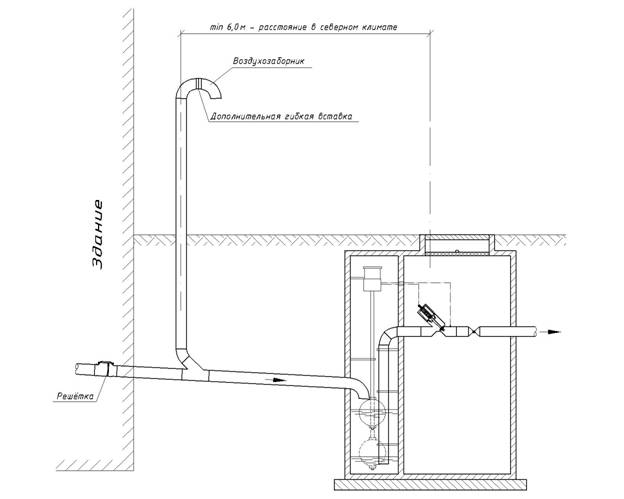

5.9 В случае если в строении отсутствует воздухозаборное устройство на внутренней системе канализации, тогда необходимо предусмотреть установку воздухозаборников на каждой самотечной линии от абонента к сборной камере, устанавливаемом выше уровня земли минимум на 0,6 м и оканчивающимся закругленным коленом трубопровода и сеткой из нержавеющей стали.
5.10 Трубопровод воздухозаборника и фитинги должны быть того же диаметра как и самотечные трубопроводы.
6. Обязанности домовладельца
6.1 Ответственность домовладельца начинается в месте присоединения самотечного коллектора от дома к сборной камере и включает в себя строительство самотечной канализации, устройство воздухозаборника, обратного клапана и защитной решётки.
6.2 Сброс огнеопасных веществ, кислоты, ГСМ, крупногабаритных твёрдых отходов категорически запрещён.
7. Насосные вакуумные станции
7.1 Общие требования
7.2 Вакуумная станция должна состоять из 1-2-х сборных резервуаров, не менее двух вакуумных насосов (рабочий + резервный), не менее двух канализационных насосов (рабочий + резервный) и пульта управления.
7.3 Все линии трубопроводов системы вакуумной канализации соединяются с вакуумным сборным резервуаром, установленным в вакуумной станции, где при помощи вакуумных насосов создается требуемое отрицательное давление -0,6 бар.

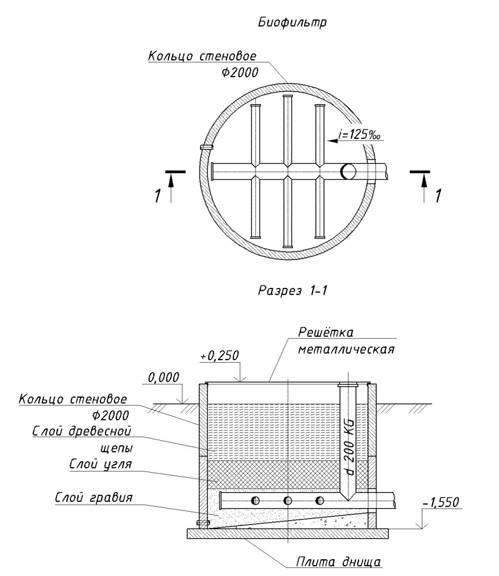

7.4 Выпуск откачиваемого воздуха из сборного резервуара должен проходить через фильтр для исключения загрязнения окружающей среды.
7.5 Канализационные насосы предназначены для передачи сточных вод из сборного резервуара налокальные очистные сооружения или в канализационный коллектор.
7.6 Насосное оборудование должно быть сертифицировано и предназначено для использования в канализационных установках.
7.7 На каждом напорном трубопроводе, после насоса, должен быть установлен обратный клапан.
7.8 Между вакуумным сборным резервуаром, вакуумными насосами и трубопроводом сточных вод должна быть установлена запорная арматура.
7.9 На всасывающем и напорном патрубке до и после канализационного насоса должна быть предусмотрена запорная арматура.
7.10 В вакуумных станциях трубопроводы и фитинги размером 100 мм и больше должны быть с фланцевыми соединениями.
7.11 Трубопроводы и фитинги менее 100 мм должны быть выполнены из неразъемного раструбного соединения пластмассовых труб диаметром 80мм.
7.12 Сборный резервуар должен быть рассчитанобъемом от 5 до 25 м³, расположен внутри вакуумной станции либо снаружи под землей.
7.13 Материал, из которого должен быть изготовлен сборный резервуар:
- сварной конструкции из углеродистой и нержавеющей стали из стальных пластин толщиной не менее 6 мм, должен быть рассчитан на рабочее давление 68 кПа вакуума и испытания до 95 кПа вакуума;
- из стекловолокна, должен иметь фланцы на давление 1000 кПа;
7.14 Резервуары из углеродистой стали должны быть обработаны пескоструйным аппаратом и окрашены, внутреннее покрытие должно состоять из двух слоев эпоксидной смолы. Резервуар должен быть оснащен необходимым количеством и размером отверстий, люков и кранов.
7.15 Канализационные насосы для перекачивания сточных вод из сборного резервуарадолжны быть рассчитаны по следующей формуле:
Qнас =Qmax = Qномхk, м3/ч, (2)
где
Qнас – производительность канализационного насоса, м3/ч;
Qmax – максимальный расход насосной станции, м3/ч;
Qном – среднесуточный расход, м3/ч, определяется по пункту 5.2 СП 32.13330.2012 «Канализация. Наружные сети и сооружения»;
k - коэффициент неравномерности, принимается по таблице 1
табл. 1
Население, чел | Коэффициент неравномерности |
100 | 6.30 |
300 | 4.20 |
500 | 3.50 |
1000 | 2.80 |
1500 | 2.52 |
2500 | 2.24 |
4000 | 2.10 |
6000 | 1.96 |
10000 | 1.82 |
7.16 Требуемый напор насосов определяется по формуле:
Ннас=Zос-Zр. ср.+hнс +hн, м (3)
где
Zос – отметка на которую требуется подавать стоки;
Zр. ср.–отметка уровня сточных вод в приемном резервуаре;
hнс–потеря напора во внутристанционных трубопроводах ( принимается 1,5 ÷3 м );
hн–потери напора в напорном трубопроводе;
7.17 Необходимый объём вакуумного сборного резервуара определяется по формуле:
Vtot=3Wрег+1,5, м3 (4)
где
Wрег - объем жидкости в сборном резервуаре, м3;
Объем жидкости в сборном резервуаре рассчитывается по формуле
, м3 (5)
где
qmin-минимальное поступление сточных вод в резервуар, м3/час,
n– допустимое число включенный – выключенный насоса в час (принимается 3-5).
Минимальное поступление сточных вод определяется по формуле:
qmin =Qном/ 2 , м3/час,(6)
7.18 Производительность вакуумного насоса определяется по формуле:
Qвак. н =QLхkхPа/Pave, м3/час,(7)
где QL – расход воздуха в системе, м3/ч;
k – коэффициент безопасности, 1,25÷2.0;
Pа- абсолютное атмосферное давление 100 кПа
Pave– абсолютное давление разряженного сосуда 40 кПа
Расход воздуха в системе вычисляется по формуле:
QL =Qmax*ALR, м3/час, (8)
где Qmax – максимальный расход сточных вод, м3/ч;
ALR – эмпирический коэффициент зависимости от длины главного коллектора
Табл.2
Длина основного коллектора, м | ALR |
0-500 | 4 |
500-1000 | 5 |
1000-1500 | 6 |
1500-2000 | 7 |
2000-3000 | 8 |
3000-4000 | 9 |
Ø 4000* | 11 |
8. Электрооборудование, технологический контроль, автоматизация и системы управления
Электрооборудование, технологический контроль, автоматизация и системы управления вакуумных насосных станций следует проектировать в соответствии разделом 10 СП 32.13330.2012 «Канализация. Наружные сети и сооружения»
9. Требования к строительным решениям и конструкциям зданий и сооружений
Генплан, объёмно-планировочные решения, отопление и вентиляция следует принимать в соответствии с разделом 11 СП 32.13330.2012 «Канализация. Наружные сети и сооружения»
10.Вакуумные испытания
10.1 Перед сдачей в эксплуатацию построенная система должна быть подключена и подвергнута вакуумному испытанию с разряжением в 74 кПа в течении 30 минут и затем стабилизирована. Система считается прошедшей испытание если потери разряжения составили менее чем 1% в течение 4-х часового минимального периода тестирования.
10.2 Изменения температуры и атмосферного давления могут повлиять на результаты тестирования, в следствии чего не рекомендуется проводить тестирование системы незадолго до изменения местных погодных условий.
