Лабораторная работа № 20
Телефонный скремблер
SCR – M1.2
Цель работы | Знакомство с назначением и функциями телефонного скремблера SCR-M1.2, способами защиты телефонных переговоров |
Телефонный скремблер SCR-M1.2 предназначен для автоматического шифрования телефонных переговоров в соответствии с сертификатом № СФ/ 120-0164, выданным ФАПСИ, и для защиты факсимильной информации.
Основные функции
- Защита телефонных переговоров от прослушивания. Вид связи – полный дуплекс, с системой открытого ключа; Защита факсимильных сообщений; Автоматическое определение номера (АОН) абонента ; Работа с аналоговыми телефонами миниАТС; Поддержка импульсного и тонального набора номера; Индикация и запоминание номеров телефонов; Часы; Автопрозвон (включая междугородние номера, до 20 цифр

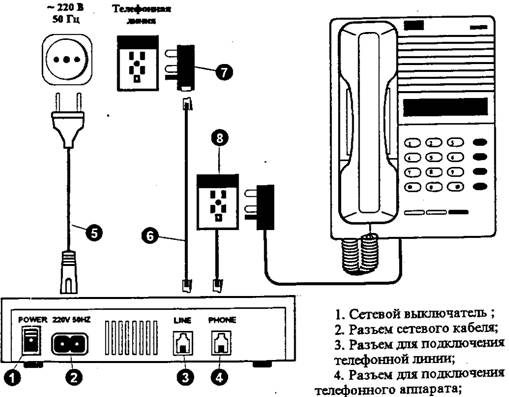

5. Сетевой кабель
6. Кабель для подключения к телефонной линии;
7. Вилка-переходник;
8. Кабель-переходник.
Подготовка к работе и подключение аппарата
1. Подключите вилку сетевого шнура к сети 220 в/50Гц;
2. При опущенной трубке ТА выключателем POWER включите скремблер. Прозвучит звуковой сигнал и на индикаторе появится номер варианта исполнения ТС, а затем начнется отсчет времени. Аппарат готов к работе.
3. Снимите трубку ТА и убедитесь в наличии гудка в трубке ТА.
Органы управления и индикации
Для управления работой скремблера используются:
• снятие или опускание на рычаг трубки ТА;
• номеронабиратель ТА;

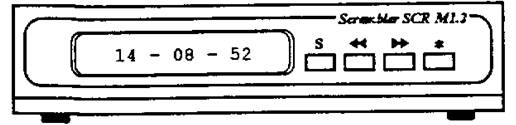

• четыре клавиши на передней панели скремблера:
Для отображения телефонных номеров, режима работы скремблера, текущего времени и другой информации используется индикатор, расположенный на передней панели.
Режимы закрытой связи
Скремблер имеет два режима закрытой связи:
1. Дуплексный режим закрытых переговоров (dd);
2. Режим зашиты факсимильных сообщении (FF).
Закон кодирования информации зависит от специального секретного числа - ключа, формируемого из двух составляющих: сеансового ключа и ключа-идентификатора.
Сеансовый ключ ТС формирует автоматически для каждого сеанса связи.
Ключ - идентификатор (7 цифр, вводимых пользователем) не является обязательным, однако его использование повышает надежность защиты информации. Пользователи должны заранее договориться об использовании одинаковых ключей-идентификаторов.
Ключ-идентификатор можно ввести непосредственно перед началом сеанса закрытой связи или использовать долговременный ключ-идентификатор, который заранее записывается в специальную секретную память паролей (в ней можно хранить до 9 ключей). В последнем случае в начале сеанса связи нужно ввести только ссылку на ключ - одну несекретную цифру.
Для проведения сеанса закрытой связи необходимо:
• Связаться по телефону с абонентом;
• Клавишей [ S ] включить закрытую связь и выбрать режим связи: dd или FF.
(Режимы у абонентов должны совпадать);
• Ввести, если это необходимо, ключ-идентификатор (он должен совпадать с
ключом Вашего абонента) и клавишей [ S ] запустить синхронизацию аппаратов.
• После появления на индикаторе надписи [-Scr_GO-] (режим dd) начать закрытые переговоры. После индикации [StArt-FA ] (режим FF) стартовать факс;
Завершив переговоры, клавишей [*] выключить режим или просто положить трубку, если разговор с абонентом окончен.
Выбор режима закрытых переговоров
Снимите трубку с ТА и свяжитесь с Вашим абонентом. Набор номера индицируется, а сам номер запоминается в памяти номеров ТС.
Для включения режима закрытой связи нажмите клавишу [ S ] – на индикаторе появится надпись
Клавиши [ >> ] , [ << ] позволяют перемещаться влево и вправо, при этом выбранное поле мигае. Клавишей [ * ] можно изменить значение поля.
Для выбора режима связи нажмите клавишу [ << ] (замигает поле режима) и клавишей [ * ] установите нужный режим.
В поле ввода ключа-идентификатора первоначально вводится случайное число. Это исключает возможность съема ключа (по числу нажатий) при вводе его с клавиатуры.
Работа по сеансовому ключу
Режим закрытых переговоров dd
Сеансовый ключ формируется в ТС автоматически для каждого сеанса связи. Поэтому, если установлен режима dd и выбрано поле ссылки на долговременный ключ с мигающим прочерком, при нажатии клавиши [ S ] TC перейдет к выдаче синхропосылок, используя только сеансовый ключ.
При выдаче в линию синхропосылок на индикаторе появится мигающая надпись [StArt_SCr]. На низкокачественных линиях и при дальней связи синхронизация может продолжаться до 30 - 40 секунд.
Одновременно с синхронизацией ТС производит настройку эхоподавителей линии и телефона. При настройке эхоподавителя телефона, когда в трубке слышен зондирующий шум, не говорите в телефон, поскольку это может вызвать появление эха у вашего абонента,
После синхронизации аппаратов на индикаторе появится надпись [-Scr_GO - ] и Вы можете начатъ разговор в закрытом режиме. При кодировании речи аппарат вносит задержку около 0.5 сек.
Для выхода из режима закрытых переговоров нажмите [ * ], после чего можно продолжать разговор с абонентом в в открытом режиме, либо положить трубку на рычаг ТА, если разговор окончен.
Иногда, из-за плохого качества соединения в телефонном канале не удается с первого раза засинхронизироватъ аппараты. Если синхронизация не происходит, то необходимо выйти в открытый режим (клавиша [ * ]) и повторить старт скремблера или же попросить абонента перезвонить Вам.
Работа с использованием ключа-идентификатора
Для повышения надежности защиты связи Вы можете использовать ключ-идентификатор. При этом можно применить:
• Оперативный ключ, вводимый непосредственно перед сеансом связи.
• Долговременный ключ, заранее записанный в специальную секретную память - память ключей (см. ниже). В этом случае перед сеансом связи вводится не сам ключ, а только ссылка, т. е. номер долговременного ключа (от 1 до 9).
Использование ключей для обоих режимов (dd и FF) идентично.
Вы должны заранее договориться о том какой ключ-идентификатор (семизначное число) будет использован для данного сеанса связи.
Ваш ключ и ключ, набранный Вашим абонентом, должны совпадать!
В противном случае после установления связи Вы услышите в трубке закодированную речь.

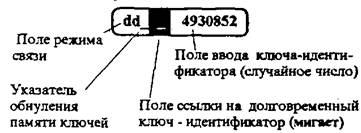

После включения режима закрытой связи на индикаторе появится надпись:

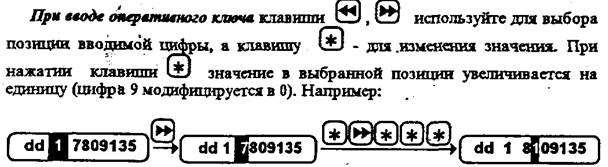

В поле ввода оперативного ключа-идентификатора автоматически записывается случайное число и подзвучивание нажатия клавиш отключается.
Если память ключей обнулена, то перед ссылкой на долговременный ключ горит указатель «_».
Оперативный ключ будет использован совместно с сеансовым ключом только в том случае, если Вы нажали клавишу [S] при выбранном поле ввода оперативного ключа.
Если Вы используете долговременный ключ, выберите поле ссылки и клавишей [*] установите номер нужного долговременного ключа (при этом можно выбрать только заполненные строки памяти долговременных ключей):
После выбора режима закрытой связи и ввода ключа (или ссылки на ключ из памяти) нажмите клавишу [ S ] - ТС перейдет к выдаче синхропосылок.
Память ключей

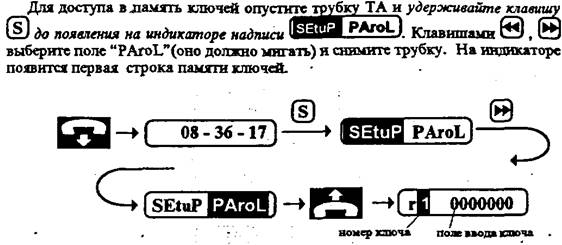

Для упрощения процедуры ввода ключей-идентификаторов предусмотрена возможность заранее записать до 9 ключей ("долговременные ключи") в специальную защищенную область памяти – ламять ключей
Ввод ключей аналогичен прямому вводу оперативного ключа перед сеансом связи. Клавиши [<<], [ >> ] используйте для перемещения по полю ввода ключа и на номер ключа, а клавишу [*] - для изменения их значений. При нажатии клавиши [*] значение в выбранной позиции увеличивается на единицу (цифра 9 модифицируется в 0).
Для выхода из памяти ключей нажмите клавишу [S] или положите телефонную трубку.
В ТС предусмотрена возможность зашиты памяти ключей от несанкционированного доступа. Для этого служит пароль защиты памяти ключей, который можно записать в нулевой строке памяти ключей. Если в строку r0 записать число, то при последующих обращениях к памяти ключей появится запрос пароля зашиты.
Для получения доступа к памяти ключей введите с номеронабирателя ТА пароль. В случае если пароль набран неправильно, доступ будет закрыт.
Для того, чтобы снять защиту памяти ключей, запишите в строку rO нулевой пароль. После трех неверных попыток ввести пароль память ключей обнуляется.
Порядок выполнения работы
1. Свяжитесь с абонентом в режиме закрытых переговоров dd по сеансовому ключу.
2. Свяжитесь с абонентом в режиме закрытых переговоров dd по оперативному ключу.
3. Введите в память ключей долговременный ключ-идентификатор.
4. Свяжитесь с абонентом в режиме закрытых переговоров dd по долговременному ключу.
