Строим без раствора и опалубки
О применении автором в индивидуальном строительстве новой технологии при постройке бесшовных, безстыковых (ББТехнология) с Х-образными внутренними перемычками, клеточной структуры стен строений. С помощью изобретённой им последовательно-переставляемой, сборно-разборной формы, для ручной формовки треугольно-пустотных блоков (ТПБ3/3-4) на стене.
В индивидуальном строительстве, использование шлакоблоков занимает не последнее место. Он не горюч, прочен, долговечен, не дорог. Выбор типа шлакоблока, (конструктивный вид, размер, структура материала, тепловые свойства, цена и т. д.) застройщиком делается самостоятельно.
Расскажу о своем новшестве в шлакоблочном строительстве на примере первой (без опалубки) постройки, гаража площадью 10м2.

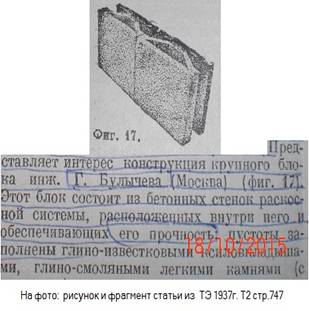

Среди множества современных шлакоблоков мне не удалось встретить блок конструкции инженера-строителя Г. Булычёва (с 1930х годов Москва). Приведу выдержки из Т. Э.1937г. и из “Справочника архитектора”1946г.

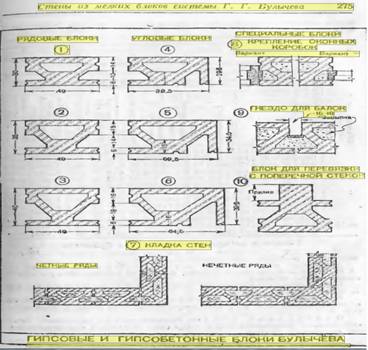

Блоки инженера - строителя Г. Булычёва.
…Блоки системы Булычева сконструированы из бетонных стенок раскосной системы...по принципу равного термического сопротивления во всех сечениях…

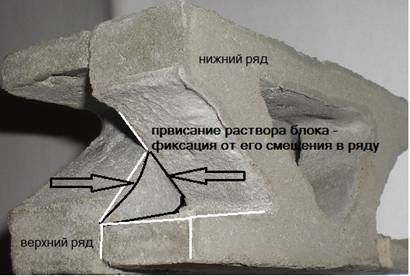

В современном производстве выпуск таких блоков наверно нерентабельный. Поэтому упростив конструкцию, сделал модель треугольно-пустотного блока. Получилось что-то похожее на блок-клетку или блок-звено или блок-секцию. Из двух моделей треугольно-пустотного блока сымитировал участок стены формовкой одного блока на другой (Х-образно). Результат моделирования показал, что нижние слои раствора диагональных (раскосных) перемычек верхнего ряда, дугообразно провисают над пустотами нижнего ряда на 3-5% от высоты блока. Получившиеся от этого провисания горбики-бугорки (4шт. на блок-клетку) схватываясь и твердея, выполняет надёжно фиксирующею, поперечно-продольную стопор-сцепку, связь между верхним и нижним рядами блоков.
Как мы видим предлагаемая форма блока это упрощенная форма блоков инженера Г. Булычёва, с сохранением присущих им таких важных физико-механических параметров как теплопроводность и прочность. Процент пустот, в пространственном объёме этого блока измерением в воде показал = 42%,(блоки Г. Булычёва чуть меньше = 39%).

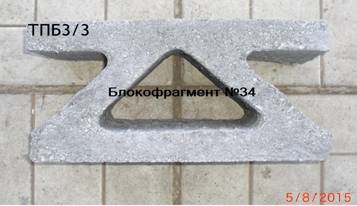

Блок изготовленный в форме.
Перейдем теперь к форме для нового блока, посредством которой на стене вручную формируется последовательная цепочка соединенных воедино блоков и рядов.

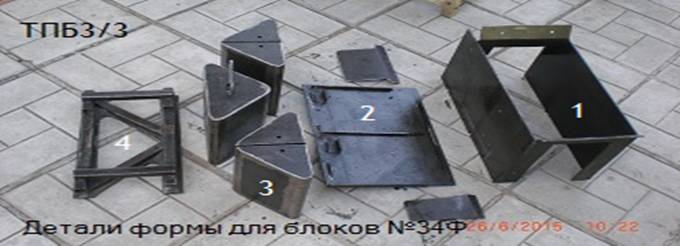

Основные детали формы ТПБ3/3: 1.Корпус 2.Скользящее дно 3.Бобышки (пустотники) – 3шт. 4. Прижим-трафарет – подставка. 5. Фиксаторы -2шт.

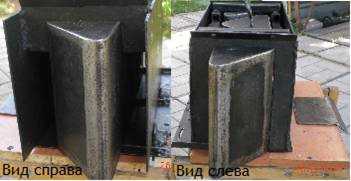

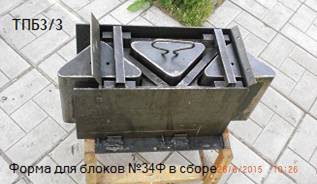

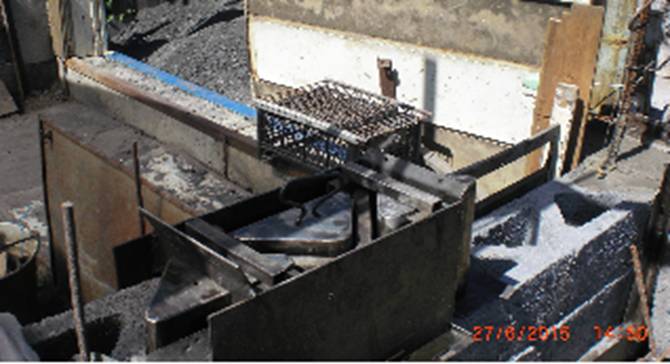

Собранная форма ТПБ3/3: на стене, готовая для заполнения смесью и для ручной формовки очередного блока.

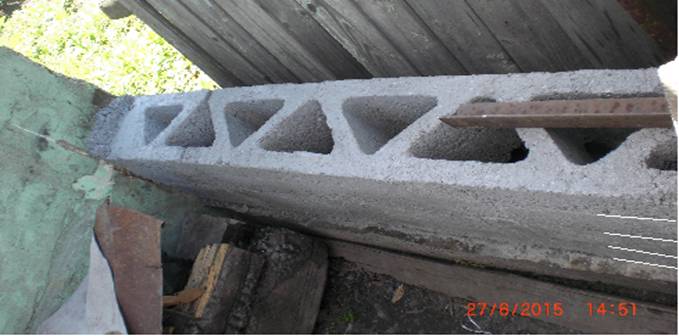

Часть стены (4 ряда) сделанная автором ручной формовкой блоков-клеток в сборно-разборной последовательно - переставляемой форме его конструкции ТПБ3/3.

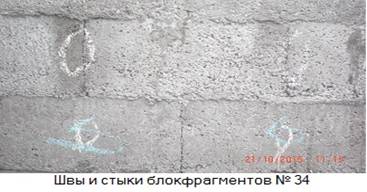

Нижний и верхний ряд. Внутренняя Х-образная структура стены делает её прочнее, монолитнее. Так как кроме продольной перевязки, есть ещё и поперечная. Здесь есть отличие от кладки из блоков Г. Булычёва с простыми замками. В целом тело всей стены, это прообраз клеточной, сотовой – природной (“выращенной”) конструкции. Внутренняя циркуляция воздуха, ограничено-замедленна и заполнять, внутренние пустоты теплоизолятором, это ухудшить теплоизоляцию стены. Вентиляция стены для удаления внутреннего конденсата, осуществляется через технологические отверстия диаметром 8-10 мм. во всех вертикальных секциях пустот. В нижнем ряду - внутри помещения (всасывание 10мм). В верхнем ряду - снаружи помещения (выброс 8мм).
Размеры ТПБ3/3 = (L*B*H) 340 х 180 х 165 мм. ( для строений: баня, гараж, флигель и т. п.)
Объём пространственный = 10 л.
Объём пустот в ТПБ3/3 = 4.2 л.
Объём “тела” ТПБ3/3 = 5.8 л.
Объём раствора для ТПБ3/3 = 7.5 – 8.5 л.
Раствор (объём): Шлак котельный (два сита) + цемент + вода = 6.5 + 1.3 + (творог + немного сметаны). Сита для шлака и количество фракций: 5 х 5 мм = 5 л и 10 х 10 мм = 1.5 л
Время на изготовление одного блока ТПБ3/3 = 15 мин. Вес = 6 – 7 Кг.
Для постройки дома блок ТПБ3/4 = (L*B*H) 400х220х180 мм. с 4мя бобышками – пустотниками.

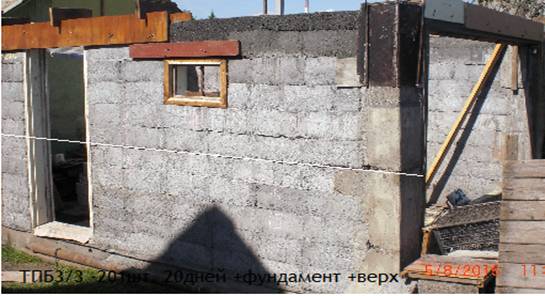

Гараж (S= 10 m2. 241 блок) построен за 20 рабочих дней, не считая фундамента, заливки каркаса ворот, верхнего пояса-обвязки. Работы велись только внутри помещения.
Лето 2015 г. г. Новокузнецк инж. тел.
