Лекция 1-06 (стр. 6 )

Объем буферной памяти в струйных принтерах меняется от 35 Кбайт ( в массовых моделях) до 6 Мбайт (в мощных принтерах производства фирмы Hewlett Packard).

Струйные принтеры выпускались только для формата А4, однако в последнее время появились принтеры с широкой кареткой (формата A3), а также и для листов больших размеров.

Все струйные принтеры выпускаются с автоматической подачей бумаги. Многие струйные принтеры предлагают дополнительный лоток для бумаги, позволяющий закладывать бумагу пачкой (этот лоток, однако, существенно увеличивает стоимость принтера).

Так же, как и матричные, струйные принтеры обычно не требуют специальной бумаги, но дают лучшие результаты на хорошей бумаге. Так как точки имеют лишь приблизительно одинаковый размер, то каждая точка чернил стремится растечься на бумаге до высыхания, и чернила впитываются по-разному, в зависимости от типа бумаги. Поэтому качественная бумага со структурой, уменьшающей растекание чернил при высыхании, может значительно улучшить внешний вид документа.

Стоимость печати одного листа у струйных принтеров самая высокая и составляет от 3 до 18 центов за страницу. Это связано со стоимостью картриджей с чернилами, которые, как правило, необходимо менять значительно чаще, чем картриджи лазерных принтеров. Для хранения чернил используются два метода:

·  головка принтера объединена с резервуаром для чернил; замена резер­вуара с чернилами одновременно связана с заменой головки;

·  используется отдельный резервуар, который через систему капилляров обеспечивает чернилами головку принтера.

В первом случае стоимость картриджа выше, однако, во втором случае, если головка принтера выйдет из строя, необходимо менять весь принтер, поскольку головки струйных принтеров практически не подлежат ремонту.

Некоторые производители принтеров выпускают разные типы картриджей для разных видов печати (например, для печати текста или печати фотографий), а также различные варианты картриджей (с головками и без головок). Однако высокая стоимость печати листа компенсируется возможностью печати цветных изображений довольно высокого качества

При использовании струйных принтеров важна скорость высыхания чернил. Изготовители используют чернила, очень быстро высыхающие на бумаге. Однако свойство быстрого высыхания несовместимо с сохранением способности чернил протекать в сопла печатающей головки. Хотя струйные принтеры существенно усовершенствовались в этом плане, все еще актуальной является проблема засорения сопел, особенно если принтером пользуются нерегулярно. Следует заметить, что струйные принтеры требуют тщательного ухода и обслуживания.

Струйные принтеры применялись в качестве бесшумной, но более медленной альтернативы матричным принтерам, но новые модели являются и более быстрыми и многие из них превосходят матричные принтеры.

Поскольку струйные принтеры не являются ударными, они не позволяют печатать материалы в нескольких экземплярах, но большинство из них поддерживает режим непрерывной подачи бумаги.

Струйные принтеры занимают две свои особые ниши на рынке печатающих устройств.

Во-первых, они являются недорогой альтернативой лазерным принтерам. Приближаясь по разрешающей способности к лазерным принтерам и обеспечивая качество печати, достаточное для подавляющего большинства разборчивых четких изображений, они стоят ненамного дороже, чем матричные принтеры и в 2-3 раза дешевле лазерных принтеров. А для цветной печати цветные струйные принтеры часто являются самым оптимальным решением, так как хороший цветной струйный принтер можно приобрести приблизительно за 600$, в то время как цветной лазерный принтер, дающий не намного лучшее изображение, обойдется в десять раз дороже.

Во-вторых, струйная технология позволяет создавать портативные принтеры, (весом 1,5-2 кг.). Наряду с питанием от электросети, портативные принтеры могут работать и от батареек, однако продолжительность работы этих батареек невелика (до часа). Эти принтеры, хотя и не обеспечивают высокое качество и высокую скорость печати, особенно удобны для использования в деловых поездках для вывода документов (контрактов, прайс-листов, реклам и т. д.). Обычно они используются вместе с портативным компьютером, но могут быть подключены и к любому настольному компьютеру.

1.3.36. Лазерные принтеры

Лазерные принтеры обеспечивают в настоящее время наилучшее (близкое к типографскому) качество печати.

Лазерный принтер функционирует следующим образом. В отличие от матричного и струйного принтера, передаваемые из компьютера данные не печатаются сразу, а сначала информация о выводимой страницы помещается в оперативную память (RAM) принтера (также, как и информация о выводимом экране помещается в видеопамять компьютера). Страница печатается только тогда, когда принтер обнаруживает индикатор конца страницы.

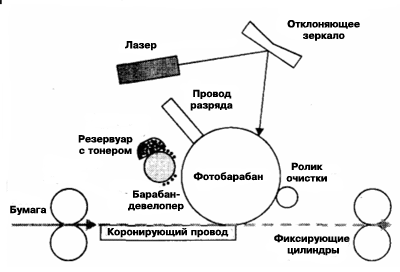

Функциональная схема лазерного принтера приведена на рис. 2.47.

Рис. 2.47. Функциональная схема лазерного принтера

Важнейшим конструктивным элементом лазерного принтера является вращающийся барабан, с помощью которого производится перенос изображения на бумагу. Барабан представляет собой металлический цилиндр с окружностью примерно 7,5 см, покры­тый тонкой пленкой светопроводящего полупроводника. Обыч­но в качестве такого полупроводника используется оксид цинка. По поверх­ности барабана равномерно распределяется статический заряд. Для этого служит тонкая проволока или сетка, называемая коронирующим проводом. На этот провод подается высокое напряжение, вызывающее возникновение вокруг него светящейся ионизированной области, называемой короной.

Лазер, управляемый микроконтроллером, генерирует тонкий световой луч, отражающийся от вращающегося зеркала. Этот луч, приходя на барабан, изменяет его электрический заряд в точке соприкосновения. Поскольку барабан тоже вращается, лазер высвечивает всю поверхность последовательными рядами. Лазер включается и выключается, когда требуется перенести изображение на барабан. В системе печати «черным по белому», используемой в LaserJet, положительно заряженный барабан разряжается перед началом печати, а затем лазер заряжает барабан в тех местах, которые он высвечивает. В системе «белым по черному» барабан сначала заряжается, а затем фотопроводящая поверхность разряжается везде, где лазер высвечивал барабан.

Для некоторых типов принтеров потенциал поверхности барабана уменьшается от значения -900 до значения -200 вольт. Таким образом, на барабане возникает скрытая копия изобра­жения.

Обработанные лазером участки затем проходят через желоб, содержащий тонер. Тонер – это специальный порошок (как правило, черный) с очень мелкими частицами, который притягивается к барабану в тех местах, где его поверхность заряжена. Под действием статического заряда эти частицы тонера легко притягиваются к поверхности барабана в точках, подверг­шихся экспозиции, и формируют изображение.

Бумага подается из особого лотка и с помощью системы валиков перемещается к барабану. Перед самым барабаном бумаге сообщается статиче­ский заряд. Затем бумага соприкасается с барабаном и притягивает, благо­даря своему заряду, частички тонера от барабана. В этом месте образуется участок бумаги со свободно лежащим на нем порошком.

Для фиксации тонера бумага вновь заряжается и пропускается между двумя роликами с температурой около 180°С. Под воздействием температуры и давления тонер вплавляется в поверхность бумаги. После собственно процесса печати барабан полностью разряжается, очищается от прилипших лишних частиц и готов для нового процесса печати.

Альтернативой лазерному принтеру является так называемый светодиодный принтер, или LED-принтер (Light Emitting Diode). Вместо лазерных лучей, управляемых с по­мощью механики зеркал, барабан освещает неподвижная диодная строка, состоящая из 2500 светодиодов, которая описывает не каждую точку, а це­лую строку.

Разрешение лазерного принтера по горизонтали и по вертикали определяет­ся различными факторами:

·  вертикальное разрешение соответствует шагу барабана и для большинства принтеров составляет 1/600 дюйма (для более дешевых – 1/300 дюйма);

·  горизонтальное разрешение определяется числом точек в одной строке и ограничено точностью наведения лазерного луча.

Поэтому сегодня многие модели принтеров имеют "несимметричное разреше­ние", равное, например, 1200´600 dpi, когда точность перемещения лазерного луча составляет 1/1200 дюйма, но шаг барабана по-прежнему 1/600 дюйма. Воспроизводимое изображение разбивается при этом не на квадратики, а на прямоугольники со сторонами 1/600 и 1/1200 дюйма. Так как луч лазера может перемещаться не только по горизонтали, но и по вертикали, то он способен поставить точку либо в верхней, либо в нижней части прямоугольника. В этом случае говорится об алгоритмическом разрешении. Очевидно, что высокое алгоритмическое разрешение заменяет реальное лишь отчасти. Оно позволяет сделать края изображений более гладкими.

Для передачи полутонов изображение принято разбивать на несколько ячеек. Например, для принтеров с разрешением 300´300 dpi часто применя­ется квадратная ячейка из 25 точек размером 0,42´0,42 мм (длина стороны 1/60 дюйма), со сторонами, повернутыми на 45° относительно вертикали. При этом возможна передача 26 оттенков серого цвета (от 0 до 25 точек в ячейке). Так как размер ячейки достаточно велик, а число оттенков мало, то изображение получает­ся несколько зернистым.

В высококачественных принтерах такая ячейка состоит из 128 точек и тоже имеет вид квадрата, развернуто­го на 45 градусов. При разрешении 1200х1200 dpi его размер составляет 0,25´0,25 мм. Качество изображения улучшается не только потому, что меньше размер ячейки, но и из-за увеличения числа оттенков серого до 129.

Более совершенная форма точек лазерного принтера обеспечивает более чистый по сравнению с матричным или струйным принтерами вывод. Тонер прилипает только в тех местах, где барабан был заряжен, и контуры являются более четкими, чем в тех случаях, когда лента или капля чернил прикасаются к бумаге.

Однако проблемы, которые имеются у других типов принтеров, так­же присущи и лазерным принтерам. Для игольчатых или струйных принтеров толщина иголок или сопел обуслов­ливает неравномерное расположение отдельных точек, из которых, напри­мер, создается диагональная линия. В результате этого возникает так назы­ваемый «лестничный эффект», который проявляется не только при печати графических изображений, но и при печати крупного текста.
