ПОДГОТОВКА КРОМОК |
S |
|
ВЫПОЛНЕННЫЙ ШОВ |
|
0,5S1
Обозначение | Размеры, мм | |
S | 8-16 | 16-24 |
b | 3±1 | 4±1 |

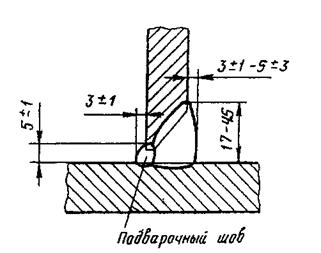

Рис. 12. Тавровое сварное соединение двустороннее
со скосом одной кромки
Продолжение приложения С
ПОДГОТОВКА КРОМОК |
S > 0,5 S1 |
|
ВЫПОЛНЕННЫЙ ШОВ |
|
Обозначение | Размеры, мм | |
S | 8-16 | 30-40 |
b | 20-28 | 28-38 |
g | 5±3 – 6±3 | 6±3 – 9±3 |

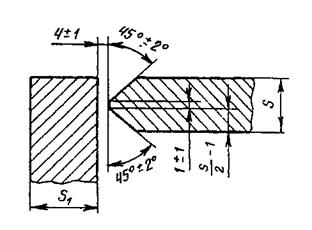

Рис. 13. Тавровое сварное соединение двустороннее
с двумя симметричными скосами одной кромки
Продолжение приложения С
ПОДГОТОВКА КРОМОК |
S > 0,5 S1 |
|
ВЫПОЛНЕННЫЙ ШОВ |
|
Обозначение | Размеры, мм | |
S | 8-16 | 16-30 |
b | 4±1 | 5±1 |
e | 18-26 | 26-45 |
Рис. 14. Тавровое сварное соединение
на остающейся стальной подкладке
Продолжение приложения С
ПОДГОТОВКА КРОМОК |
S |
|
ВЫПОЛНЕННЫЙ ШОВ |
|
Обозначение | Размеры, мм | ||
S | 6-8 | 8-16 | 16-24 |
b | 2±1 | 3±1 | 4±1 |
Рис. 15. Угловое сварное соединение одностороннее
со скосам одной кромки
Продолжение приложения С
ПОДГОТОВКА КРОМОК |
S |
|
ВЫПОЛНЕННЫЙ ШОВ |
|
Рис. 16. Угловое сварное соединение двустороннее со скосом одной кромки |
Продолжение приложения С
ПОДГОТОВКА КРОМОК |
S |
|
ВЫПОЛНЕННЫЙ ШОВ |
|
Обозначение | Размеры, мм | ||
S | 18-30 | 30-40 | 40-60 |
е | 22-30 | 30-40 | 40-52 |
е1 | 20-28 | 28-38 | 38-50 |
Рис. 17. Угловое сварное соединение двустороннее с двумя
симметричными скосами одной кромки
Продолжение приложения С
ПОДГОТОВКА КРОМОК |
S > 0,5 S1 |
|
ВЫПОЛНЕННЫЙ ШОВ |
|
Обозначение | Размеры, мм | |
S | 8-16 | 16-24 |
b | 4±1 | 5±1 |

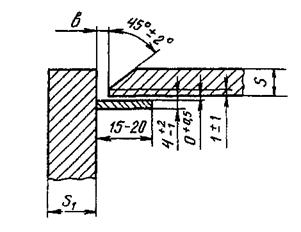

Рис. 18. Угловое сварное соединение
одностороннее на остающейся стальной подкладке
Продолжение приложения С
ПОДГОТОВКА КРОМОК |
S |
|
ВЫПОЛНЕННЫЙ ШОВ |
|
S1 B>5S
Обозначение | Размеры, мм | ||
S | 2-5 | 5-10 | 10-18 |
b | 0+1 | 0+1,5 | 0+2 |
Расчетный катет углового шва Кр устанавливается проектом
Рис. 19. Нахлесточное сварное соединение
одностороннее без скоса кромок
Продолжение приложения С
ПОДГОТОВКА КРОМОК |
S |
|
ВЫПОЛНЕННЫЙ ШОВ |
|
Обозначение | Размеры, мм | ||
S | 2-5 | 5-10 | 10-18 |
b | 0+1 | 0+1,5 | 0+2 |
Расчетный катет углового шва Кр устанавливается проектом
Рис. 20. Нахлесточное сварное соединение
двустороннее без скоса кромок
Приложение Д
Рекомендуемое
Перечень использованной нормативной документации
ГОСТ 330-88 | Сталь углеродистая обыкновенного качества. Марки |
ГОСТ 3242-79 | Соединения сварные. Методы контроля качества |
ГОСТ 5264-80 | Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры |
ГОСТ 6996-66 | Сварные соединения. Методы определения механических свойств |
ГОСТ 7512-82 | Контроль неразрушающий. Соединения сварные. Радиографический метод |
ГОСТ 9466-75 | Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация, размеры и общие технические условия |
ГОСТ 9467-75 | Электроды покрытые металлические для ручной дуговой сварки конструкций из теплоустойчивых сталей. Типы |
ГОСТ 10243-75* | Сталь. Метод испытаний и оценки макроструктуры |
ГОСТ 11534-75 | Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры |
ГОСТ 14637-89 | Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия |
ГОСТ 19281-89 | Прокат из стали повышенной прочности. Общие технические условия |
ГОСТ 19425-74 | Балки двутавровые и швеллеры стальные специальные. |
ГОСТ 26271-84 | Проволока порошковая для дуговой сварки углеродистых и низколегированных сталей. Общие технические условия |
ГОСТ 27772-88 | Прокат для строительных стальных конструкций. Общие технические условия |
Продолжение приложения Д
СНиП ІІ-23-81 | Стальные конструкции |
СНиП 3.03.01-87 | Несущие и ограждающие конструкции |
СНиП III-4-80 | Техника безопасности в строительстве |
ППБ-05-86 | Правила пожарной безопасности |
Правила пожежної безпеки в Україні. 1995 р | |
РТМ 36 Украина 14-87 | Правила техники безопасности и гигиены труда при сварочных работах и термической резке материалов в строительстве |
ВНАОТ 6.1.36-6-01-95 | Инструкция по технике безопасности при ручной электродуговой сварке |
ВНАОТ 6.1.36-5.03-95 | Инструкция по технике безопасности при проведении радиографического контроля |
ТУ 14-1-1217-75 | Сталь 10ХНДП |
ТУ 14-1-1308-75 | Сталь 12Г2СМФ |
ТУ 14-1-4323-88 | Сталь 12Г2С, гр1, 12Г2С |
ТУ 14-1-3023-80 | Сталь ВСт3кп2-1, ВСт3пс3-1, ВСт3Гпс5-1, ВСт3сп5-1, ВСт3сп6-2, Вст3сп5-2, ВСт3Гпс5-2, 09Г2гр.1 и 2, 09Г2С гр.1, 09Г2С гр.2, 14Г2гр.1, 14Г2гр.2 |
Содержание
1. Основные положения. 3
2. Свариваемые (основные материалы) 5
3. Сварные соединения. 6
4. Сварочные материалы.. 9
5. Сварочное оборудование. 12
6. Подготовка конструкций под сварку. 13
7. Общие указания по сварке. 15
8. Сварка элементов конструкций. 18
9. Механизация сварочных работ. 43
10. Контроль качества. 45
11. Исправление дефектов. 47
Обязательное.
Оформление обложек и страниц журнала сварочных работ. 49
Рекомендуемое.
Сварочное оборудование. 54
Рекомендуемое.
Монтажные сварные соединения. 56
Использованные нормативные документы.. 77
|
