Методические указания для выполнения контрольных работ (стр. 9 )

Характеристики транзисторов.

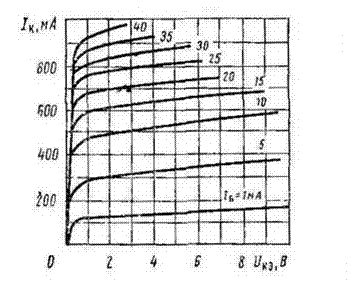

Выходная характеристика КТ 815 (А-Г)

Входная характеристика КТ 815 (А-Г)

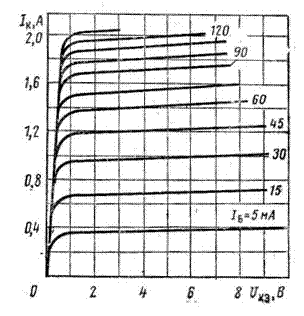

Выходная характеристика КТ 817 (А-Г)

Входная характеристика КТ 817 (А-Г)

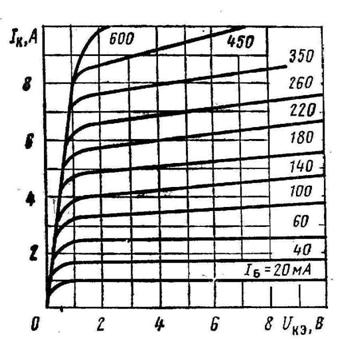

Выходная характеристика КТ 819 (А-Г)

Входная характеристика КТ 819 (А-Г)

КТ 315

Выходная характеристика

Входная характеристика КТ315(А-Г)

Приложение В

Аналоговые интегральные микросхемы

Параметры универсальных операционных усилителей (ОУ)

Тип	Uп, В	KОУ	Rвх. оу, МОм	Rвых. оу, Ом	Rн, кОм	Uвых. мах, В	Uвх. диф, В	Iн, мА	Uсм, мВ
К553УД2	±15	20×103	0,3	300	2,0	±10	±5	5,0	7,5
К544УД2	±15	20×103	1000	150	2,0	±10	±10	5,0	15
К140УД1	±6,3	1×103	0,004	500	5,0	±3,0	±1,2	2,5	7
К140УД5	±12,6	2×103	0,004	700	5,0	±6,0	±3,0	3,0	5
К140УД7	±15	50×103	0,4	400	3,0	±11,5	±10	6,0	4
К140УД6	±15	50×103	1,6	200	1,0	±12	±15	8,0	8

Приложение Г

Параметры выпрямительных диодов

Тип	Uобр. мах, В	Iвп. ср. мах, А	Uпр, В	Iобр, мА
Д7А	50	0,3	0,5	1,0
КД103Б	50	0,1	1,2	0,05
Д226Д	100	0,3	1,0	0,07
Д226Е	200	0,3	1,0	0,08
КД102Б	300	0,1	1,0	0,05
Д226Б	400	0,3	1,0	0,3
КД105Б	400	0,3	1,0	0,3
2Д207А	600	0,5	1,5	0,5
КД204В	50	0,6	1,4	0,5
Д302А	200	1,0	0,3	3,5
2Д202Е	140	3,0	1,0	1,0
КД202Й	210	3,5	1,0	0,8
Д304	100	5,0	0,3	10,0
2Д213А	200	10,0	1,0	10,0
КД206А	400	5,0	1,2	1,5
2Д202Р	600	3,0	1,0	1,0
КД203В	800	10,0	1,0	1,5
Д305	50	10,0	0,35	20,0

Выпрямительные блоки (однофазный мост)

Тип	Uобр. мах, В	Iвп. ср. мах, А	Uпр, В
КЦ402Е	100	1,0	4,0
КЦ402Д	200	1,0	4,0
КЦ402Г	300	1,0	4,0
КЦ402В	400	1,0	4,0
КЦ402А	600	1,0	4,0
КЦ405И	500	0,6	4,0

Приложение Д

Стандартизованные ряды номинальных значений.

Индекс ряда	Допустимое отклонение сопротивления от номинального значения, %	Числовые коэффициенты, умноженные на 10n (n – целое число от 0 до 7)
Е6	±20	1,0 1,5 2,2 3,3 4,7 6,8
Е12	±10	1,0 1,5 2,2 3,3 4,7 6,8 1,2 1,8 2,7 3,9 5,6 6,2
Е24	±5	1,0 1,5 2,2 3,3 4,7 6,8 1,1 1,6 2,4 3,6 5,1 7,5 1,2 1,8 2,7 3,9 5,6 8,2 1,3 2,0 3,0 4,3 6,2 9,1

Например, для числового коэффициента 2,2 номинальные сопротивления равны: 2,2 Ом, 22 Ом, 220 Ом, 2,2 кОм, 22 кОм, 220 кОм, 2,2 МОм и т. д. Для резисторов, применяемых в электронной аппаратуре, согласно ГОСТ 9663-61 установлены следующие значения номинальных мощностей рассеяния, Вт: 0,01; 0,025; 0,05; 0,125; 0,25; 0,5; 1; 2; 5; 8; 10.

С целью повышения надежности работы резисторов рекомендуется выбирать их так, чтобы мощность рассеяния составляла (0,3-0,5) Рном. Пример полного наименования углеродистого резистора: С1-0,125-27 кОм ±5%.

Номинальные рабочие напряжения конденсаторов в зависимости от типа имеют различные значения, например: 10, 16, 25, 63, 100, 160, 220, 300, 450 и т. д. (В).

Пример полного наименования оксидного конденсатора: К50-24-25В-2200мкФ ± 50%. Керамический конденсатор: К10-63В-47нФ ± 30%.

Список рекомендуемой литературы

Основная

Забродин электроника. –М.: Высшая школа, 1982. , Чаплыгин электроника. –М.: Энергоатомиздат, 1988. и др. Аналоговая и цифровая электроника. –М.: Радио и связь, 1996.

Дополнительная

и др. Основы проектирования микропроцессорных устройств автоматики. –М.: Энергоатомиздат, 1987. Диоды: Справочник / и др. –М.: Радио и связь, 1990. Полупроводниковые приборы – транзисторы: Справочник, Под ред. . –М.: Энергоатомиздат, 1985. Цифровые и аналоговые интегральные микросхемы: Справочник / . –М.: Радио и связь, 1989.
