Техническое описание дверных доводчиков Diplomat:

    Основные детали (поршень и шестерня) изготавливаются из высококачественной стали, после чего закаливаются. Компрессионные пружины точного выполнения поставляются из Франции и Чехии. Все уплотнения выполнены из специальной резины (базовый материал NBR ISO 1629) имеющей хорошую термостабильность в интервале температур от -30° до +120° С. Гидравлическое масло в базовом варианте (HIDRAVLIK DHV 46) имеет рабочий диапазон температур от -30 до +190° С, что позволяет использовать доводчики ДИПЛОМАТ, как на наружных дверях, так и на внутренних противопожарных. Шарниры и крепления рычага надежно продуманы и отличаются высокой прочностью. Рычаг перед покраской оцинковывается. Корпус доводчиков изготовлен из силумина, обеспечивающего стойкость к коррозии, что делает возможным эксплуатацию в условиях с большой влажностью. После сборки доводчик проходит контроль высоким давлением и температурой. Два винта регулировки начальной и конечной скоростей закрывания. Стандартные цвета – серебристый, золотистый, коричневый, белый.

Дополнительные опции:


 «F» – фиксирование двери в открытом положении
 «A» – морозостойкий вариант (до -40° С)

Фиксирование двери в открытом положении (функция Hold-open) Доводчик комплектуется специальным рычагом, позволяющим регулировать угол открывания двери и фиксировать ее в открытом положении.

Очень часто возникают ситуации, когда дверь необходимо на какое-то время держать открытой: переноска вещей, проветривание, уборка помещения и т. п. Если на дверь установлен дверной доводчик, то её в таких случаях приходится подпирать табуреткой или кирпичом. Отдельные товарищи начинают разбирать рычаг, что нередко приводит к его поломке. Для того, чтобы избежать подобных ситуаций, можно приобрести и установить доводчик с опцией hold-open, укомплектованный рычагом, позволяющим фиксировать дверь в открытом положении. Положение двери, в котором она будет фиксироваться, вы можете отрегулировать самостоятельно, согласно своим пожеланиям. Обычно вы открываете дверь не больше, чем на 80°. При этом дверь установлена в углу помещения и не открывается шире, чем на 100°. В таком случае откройте дверь на 90-95° и затяните фиксатор (см. рис.). Теперь, если вы открываете дверь меньше, чем на 90°, то она будет закрываться в обычном режиме. А если откроете немного шире, дверь зафиксируется и будет открыта до тех пор, пока вы слегка не потянете её на себя, для снятия с режима фиксации. Одновременно фиксатор послужит ограничителем и не позволит двери ударяться о стену. Подробнее схему установки смотрите в инструкции, прилагаемой к доводчику.

НЕ нашли? Не то? Что вы ищете?

Морозостойкий вариант «Арктика» (до -40° С) В данном варианте используется гидравлическое масло AMORTIZOL-377 по стандарту P. C. 7884 Armstrong, (Peugeot X 712118) с точкой замерзания -50° С.

Модель*

602, 602-F, 602-A

603, 603-F,
603-A

604, 604-A

605, 605-A

Размеры, мм

180х41х64

180х41х64

225х47х72

225х47х72

Максимальная ширина двери, мм **

850

950

1100

1250

Вес двери, кг **

до 40 кг

до 60 кг

до 80 кг

до 100 кг

Мощность, Евростандарт

EN 2

EN 3

EN 4

EN 5

Выбор модели в зависимости от ширины, веса и угла открывания двери:

Мощность доводчиков «Дипломат» соответствует европейскому стандарту EN 1154. Это подтверждено испытаниями и европейским сертификатом качества (TUV EN ISO 9001).

Для каждого доводчика, установленного в положение, при котором дверь открывается на 180°, стандарт EN 1154 определяет максимальную ширину двери и ее вес при максимальных размерах.

Ширина и вес двери, которую способен эффективно закрывать доводчик, прямо пропорциональны расстоянию от оси доводчика до оси дверных петель (расстояние А на рисунке и в таблице). Следует учитывать, что, чем больше расстояние А, тем меньше максимальный угол открывания двери.

В инструкции к каждому доводчику предлагаются три варианта его установки. Каждый из вариантов отличается расстоянием А и максимальным углом открывания двери (180°, 120°, 90°).

Рассчитать максимально допустимый вес двери (Pmax) можно по формуле:
 Pmax = М/S,
 где Pmax – вес двери в килограммах, S – ширина двери в метрах, M – коэффициент, который вы можете найти в таблице.

Также в таблице указаны максимальные размеры двери и расстояние А для каждой модели доводчика при разных углах открывания.

Модель

Угол открывания 180°

Угол открывания 120°

Угол открывания  90°

A, м

S, м

M

A, м

S, м

M

A, м

S, м

M

602

0,20

0,85

34,0

0,23

1,00

39,1

0,26

1,10

44,2

603

0,20

0,95

57,0

0,23

1,10

65,5

0,26

1,25

74,1

604

0,22

1,10

88,0

0,26

1,30

104,0

0,30

1,50

120,0

605

0,22

1,25

125,0

0,26

1,50

147,7

0,30

1,70

170,4

Например.

 Вы устанавливаете доводчик "Дипломат" 603 в положение, когда угол открывания двери составляет 90 градусов (А=0,26 м), при этом ширина двери - 1,20 м. Следовательно, максимально допустимый вес двери

Pmax = 74,1/ 1,20 м= 61,75 кг.

  Но, если при тех же условиях ширина двери уменьшится до 0,80 м, то ее максимально допустимый вес увеличится и составит

Pmax = 74,1/ 0,80 м= 92,63 кг.

 Следует учитывать, что эффективность работы доводчика во многом зависит от качества навески двери и качества петель, и не будет соответствовать заявленным показателям, если дверь установлена с перекосом, а петли проржавели или врезаны "внатяг".

  С другой стороны не рекомендуется устанавливать на легкие и узкие двери слишком мощные доводчики. Так как, чем сильнее доводчик закрывает дверь, тем труднее ее открывать.

Производитель дверных доводчиков «Дипломат» – IPM (Завод Высокоточной Механики, г. Белград, Сербия).

Основным видом деятельности Завода является высокоточное производство карбюраторов, насосов ТНВД, форсунок и тому подобной продукции, в том числе для оборонного комплекса.

Заказы на изготовление дверных доводчиков на заводе IPM размещали многие европейские фирмы, такие как CISA, VACHETTE, GEZE, DORMA и т. п.

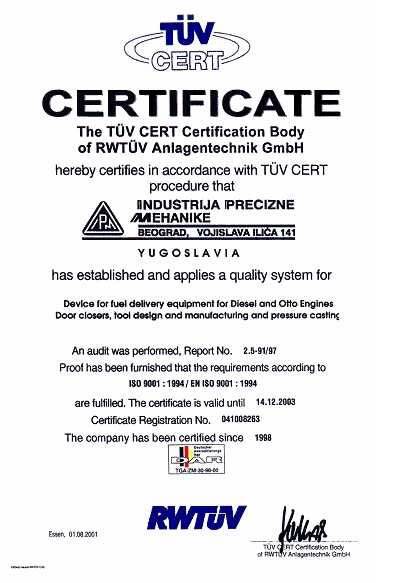

Доводчики «Дипломат» имеют европейский сертификат качества TUV EN ISO 9001 № 000
