инструкции
по эксплуатации газомазутных
водогрейных
котлов типа ПТВМ»,
утвержденной Приказом
Председателя Комитета по
государственному энергетическому
надзору Министерства энергетики и
минеральных ресурсов
Республики Казахстан
от «___»__________2009 года
№______
Примерная форма режимной карты водогрейного котла типа ПТВМ-100
Режим (основной, пиковый)
Тип ПТВМ-100
Топливо (природный газ, мазут)
Теплота сгорания топлива на рабочую массу, МДж/м3 или МДж/кг
Таблица П3.1 – Характеристика котла
Показатель | Нагрузка котла, МДж/ч или % Qном | ||||
25 | 40 | 60 | 80 | 100 | |
Расход воды через котел, т/ч | |||||
Температура воды на входе, °С | |||||
Температура воды на выходе, °С | |||||
Минимальное давление воды за котлом, МПа (кгс/см2) | |||||
Число работающих горелок, шт. | |||||
Давление топлива за регулирующим органом, МПа (кгс/см2) | |||||
Температура мазута перед горелками (при работе на мазуте), °С | |||||
Температура уходящих газов, °С | |||||
Содержание кислорода в дымовых газах, % | |||||
Разрежение вверху топки, Па |
Приложение Г к «Типовой
инструкции
по эксплуатации газомазутных
водогрейных
котлов типа ПТВМ»,
утвержденной Приказом
Председателя Комитета по
государственному энергетическому
надзору Министерства энергетики и
минеральных ресурсов
Республики Казахстан
от «___»__________2009 года
№______
Рекомендации по модернизации котлов типа ПТВМ
Таблица П4.1 – Модернизация котлов типа ПТВМ
Узел | Основные недостатки | Пути устранения |
1 | 2 | 3 |
1 Гидравлическая схема | Недостаточная устойчивость, наличие опускного движения среды в экранах | Изменение гидравлической схемы путем организации дополнительного перемешивания среды, устройства гидравлических перемычек, перехода на подъемное движение воды в экранах. В первую очередь рекомендуется при пиковом режиме двухходовой схемы; для котлов, работающих на сеть с пониженным давлением; в системах с возможным снижением расхода и давления (с открытым водоразбором); при упрощенных способах водоподготовки |
2 Сетевые трубопроводы | Низкое давление воды за котлом по условиям работы теплосети | Установка регулирующих клапанов на прямом трубопроводе теплосети. Рекомендуется для объектов с давлением за котлом ниже 1,0 МПа |
3 Конвективные поверхности | Повышенное тепловосприятие и неравномерность обогрева нижнего конвективного пакета. | Изменение конструкции конвективных пакетов с дополнительным их делением и снижением неравномерностей обогрева труб. |
Малые шаги труб в конвективной части | Увеличение шагов в конвективной части. Рекомендуется прежде всего для котлов, работающих на мазуте | |
4 Водный способ очистки наружных поверхностей нагрева | Повышенная скорость наружной коррозии металла труб поверхностей нагрева | Изменение способа очистки поверхностей нагрева: а) дробеструйная система очистки; |
Необходимость организации схемы нейтрализации смывных вод | б) газоимпульсная система очистки. | |
При применении «сухих» способов очистки повышается надежность поверхностей нагрева и срок их службы | ||
5 Отсутствие схемы кислотной промывки внутренних поверхно- | Рост гидравлического сопротивления и повышение температуры металла поверхностей нагрева | Запроектировать и смонтировать схему кислотной промывки |
Продолжение таблицы П4.1
Узел | Основные недостатки | Пути устранения |
1 | 2 | 3 |
стей нагрева котла | ||
6 Отсутствие предварительного подогрева воздуха | Обмерзание рабочих колес вентиляторов и ограничение их напора и производительности | Организовать предварительный подогрев воздуха с помощью калориферов или отработавших свой срок конвективных поверхностей, устанавливаемых во всасывающие воздушные короба; в качестве греющего агента в первом случае можно использовать пар и сетевую воду, во втором - сетевую воду |
7 Существенные разбежки в производительности дутьевых вентиляторов | Неорганизованность топочного режима | Выравнивание производительности вентиляторов путем уменьшения зазоров между рабочим колесом и корпусом вентилятора |
Приложение Д к «Типовой
инструкции
по эксплуатации газомазутных
водогрейных
котлов типа ПТВМ»,
утвержденной Приказом
Председателя Комитета по
государственному энергетическому
надзору Министерства энергетики и
минеральных ресурсов
Республики Казахстан
от «___»__________2009 года
№______

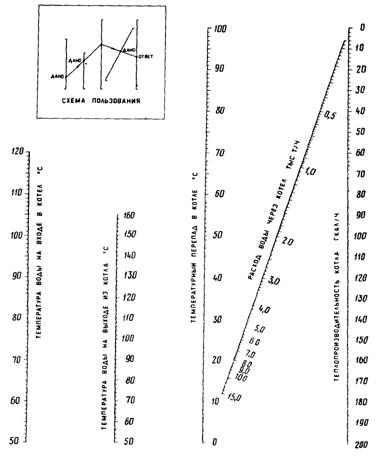

Номограмма определения теплопроизводительности
водогрейных котлов
____________________________________________________________________
Список использованной литературы
1. Закон Республики Казахстан «Об энергосбережении».
2. СТ РК 1.0 - 2000 ГСС РК. Основные положения. С 01.07.2001г. Взамен СТ РК 1.0 – 98.
3. СТ РК 1.8 - 98 ГСС РК. Порядок издания и обеспечения нормативными документами и информацией Государственного фонда стандартов Республики Казахстан.
4. СТ РК 1.12 - 2000 ГСС РК. Документы нормативные текстовые. Общие требования к построению, изложению, оформлению и содержанию. С 01.07.2001г ( Изменение № 1).
5. РД 34.26.506 Типовая инструкция по эксплуатации газомазутных водогрейных котлов типа ПТВМ: Союзтехэнерго, 1986.
6. РД 10-210-98 Методические указания по проведению технического освидетельствования металлических конструкций паровых и водогрейных котлов
7. Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей» Алматы, 1995 г.
8. Инструкция по щелочению паровых и водогрейных котлов.
9. Типовоя инструкция по эксплуатации газового хозяйства тепловых электростанций ( ГКЧС РК, НПА Кранэнерго, Алматы, 1994).
10. Правила устройства электроустановок Республики Казахстан (ПУЭ).
_______________________________________________________________
Содержание
Введение | 1 | |
1 | Растопка котла | 1 |
1.1 | Подготовительные операции | 1 |
1.2 | Растопка котла на мазуте | 6 |
1.3 | Растопка котла на газе | 8 |
1.4 | Перевод котла с мазута на газ | 9 |
1.5 | Перевод котла с газа на мазут | 10 |
2 | Нормативные документы | 10 |
3 | Обслуживание котла во время работы под нагрузкой | 11 |
4 | Останов котла | 15 |
5 | Аварийные положения | 17 |
6 | Характерные нарушения в режиме работы котла и действия по их устранению | 20 |
7 | Основные указания по технике безопасности, взрыво - и пожаробезопасности | 21 |
Приложение А | Объем освещения контрольно-измерительными приборами, средствами авторегулирования, технологическими защитами, блокировками и сигнализацией | 23 |
Приложение Б | Краткое описание котлов типа ПТВМ | 27 |
Приложение В | Примерная форма режимной карты водогрейного котла типа ПТВМ-100 | 30 |
Приложение Г | Рекомендации по модернизации котлов типа ПТВМ | 31 |
Приложение Д | Номограмма определения теплопроизводительнос-ти водогрейных котлов | 33 |
Список используемой литературы | 34 | |
|
