Лабораторная работа_9

Графический анализ таблиц сопряженности

Пример (продолжение). Файл данных women1.sta открыт в рабочем окне модуля Basic Statistics and Tables(Основные статистики и таблицы).

Шаг 1. Подведите курсор мыши к пункту Analisys(Анализ) в появившемся меню сделайте выбор: Startu panel (Стартовая панель). Выберите анализ Tables and Banners(Таблицы и заголовки) и нажмите кнопку ОК.

С помощью опций окна произведите табулировку переменных

СЕМ_ПОЛ и ТРЕВОГА.

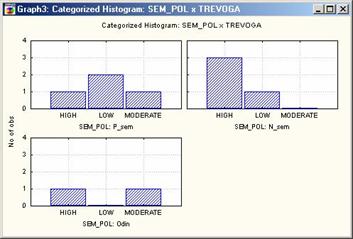

Шаг 2. После того как система построит таблицу в диалоговом окне Crosstabulation Tables Results (Результаты кросстабуляции), нажмите кнопку Categorised gistograms (Категоризованные гистограммы).

Смысл этих гистограмм следующий: опрошенные женщины разбиты на две группы (категории): женщины из полной семьи и женщины из неполной семьи. Категоризованная гистограмма показывает, что уровень тревожности в полных семьях ниже, чем в неполных.

Продолжение примера.

Создайте файл women2.sta(2v*10c)

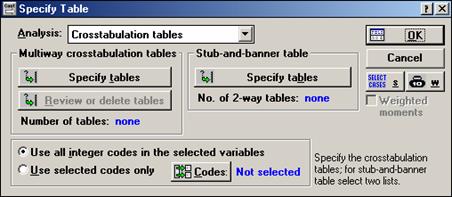

Шаг 1. Подведите курсор мыши к пункту Analysis(Анализ), в появившемся меню сделайте выбор: Startup Panel (Стартовая панель). Из различных видов анализа, доступных в этом модуле, выберите Tables and Banners(Таблицы и заголовки) и нажмите кнопку ОК. На экране появится окно Specify Table(Задать таблицы).

Шаг 2. Табулируйте значения переменных SEM_POL и TREVOGA. Нажмите кнопку Codes(Коды) и выберите значения табулируемых качественных признаков.

Можно выбрать табулирование всех значений переменных. Для этого нажмите кнопку Select All.

Шаг 3. Постройте таблицу кросстабуляции и график категоризованной гистограммы. (Crosstabulation Tables Results (Результаты кросстабуляции) далее нажмите кнопку Categorised gistograms (Категоризованные гистограммы).

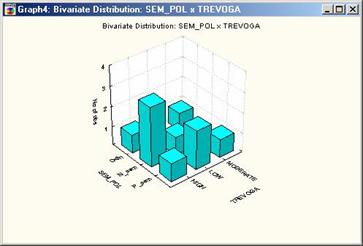

Шаг 4. В диалоговом окне Crosstabulation Tables Results (Результаты кросстабуляции) нажмите кнопку 3D histograms. На экране появится трехмерная гистограмма.

Смысл этой гистограммы в следующем: составляются всевозможные комбинации значений двух переменных и подсчитывается, сколько раз встречалась каждая комбинация. Трехмерная гистограмма очень наглядно воспроизводит таблицу кросстабуляции: вы положили таблицу на плоскость и в каждую клетку поставили по столбцу, высота которого равна количеству наблюдений в клетке таблицы. Можно использовать анимацию для вращения графика (кнопки вращения расположены на панели инструментов).

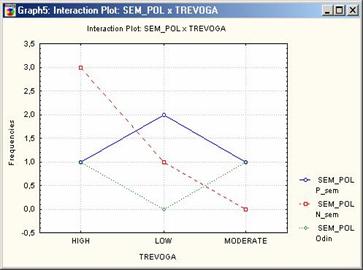

Шаг 5. В диалоговом окне Crosstabulation Tables Results (Результаты кросстабуляции) нажмите кнопку Interaction plot of frequencies. На экране появится график взаимодействий:между

График показывает, как взаимодействуют собой частоты наблюдений из разных групп.
