Спекон Ассистент СК-224 (стр. 2 )

Паровой котел с 3 вариантом растопки:

- Растапливается основная растопочная горелка, общий регулятор открывается на растопку, основная растопочная открывается полностью, общий регулятор переходит в 1-ю точку прогрева. Растапливаются основные горелки (если они есть) и сразу открываются полностью.

- Проводится прогрев котла, в «Рабочем режиме» регулирование нагрузки производится по общему регулятору топлива, регуляторы топлива горелок остаются открытыми полностью.

Дополнительные горелки подключаются/отключаются (если они есть) в зависимости от нагрузки

Паровой котел с 4 вариантом растопки (ступенчатое регулирование):

- Растапливаются основная растопочная горелка, согласно выбранному варианту, проводится прогрев котла, в «Рабочем режиме» регулирование нагрузки производится по основной растопочной горелке, являющейся ведущей, остальные горелки (ведомые) – следуют за ведущей горелкой.

Общий регулятор топлива поддерживает заданную уставку после себя.

ИНФОРМАЦИЯ При обновление версий ПО контроллера необходимо учесть, что обновлению подлежит и «SPECON_Assistent_SK224.exe».

ИНФОРМАЦИЯ Загрузка ПО контроллера производится с помощью программы «Загрузка ПО» (Bootloader) (см. РП для «Загрузка ПО контроллера «SPECON_Assistent_SK224.exe»)

þ  Далее производятся настройки самой программы «SPECON_Assistent_SK224.exe» .

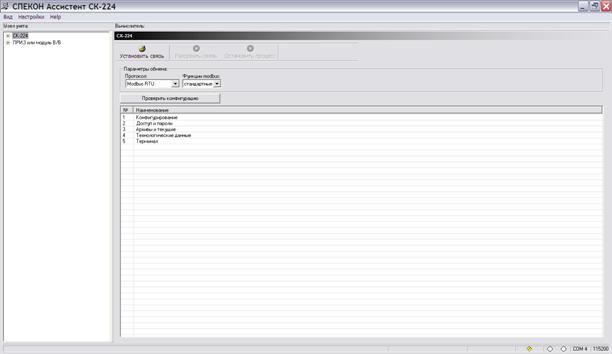

Рабочее окно программы имеет следующий вид:

Главное меню программы включает в себя вкладки Вид, Настройки, Help.

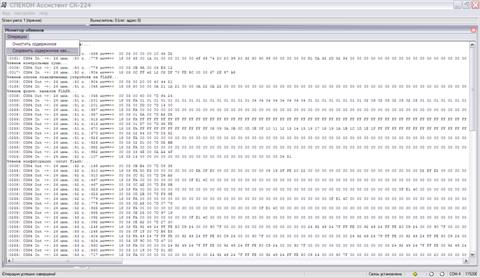

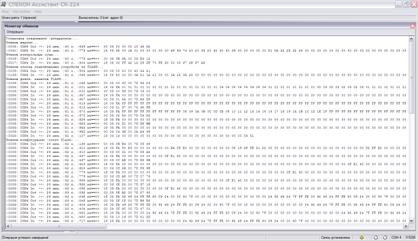

Вкладка «Вид» отвечает за вызов окна монитор обменов, в котором можно проследить все запросы отправляемые программой к системному модулю поэтапно.

В окне монитор обменов во вкладке операции присутствуют несколько функций для работы с данными обменов.

Очистить содержимое – данная функция производит очистку окна монитора обменов от поступивших данных полностью.

Сохранить содержимое как – данная функция позволяет сохранять полученные данные обменов на HD ПК в виде текстового файла (*.txt).

Вкладка «Настройки» отвечает за настройки коммуникаций программы.

Выбираем во вкладке «Настройки» подпункт «Канал связи», который отвечает за настройки канала связи.

ИНФОРМАЦИЯ При выборе не соответствующих действительности параметров связи, взаимодействие между системным модулем и ПК будет не возможно.

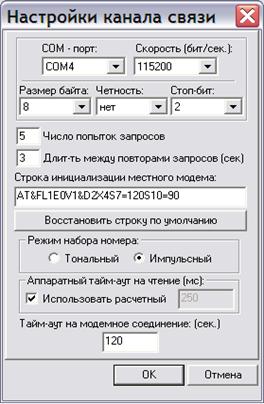

Настройка канала связи.

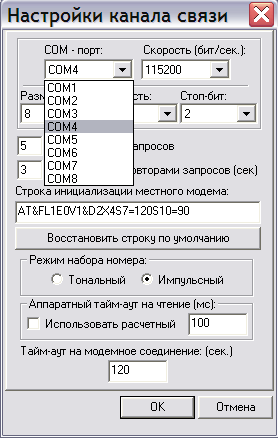

þ  Выбираем COM – порт из выпадающего списка. Выбираем COM – порт ПК к которому присоединен 0 – модемный кабель.

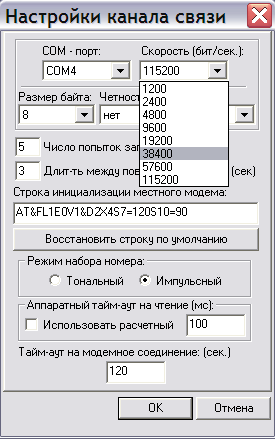

þ  Выбираем скорость обмена. По умолчанию СМ настроен на 115200 бит/сек.

þ  Размер байта – 8;

þ  Четность – нет;

þ  Стоп-бит – 2;

þ  Все остальные параметры оставить без изменения (по умолчанию).

þ  Нажать кнопку «ОК».

ИНФОРМАЦИЯ Допускается уменьшение аппаратного тайм-аута на чтение с 250 мс (по умолчанию) до 100 мс. Данный параметр влияет на скорость чтения информации, поступающей с СМ. Уменьшение значения тайм-аута на чтение до 0 мс может привести к возникновению ошибок чтения.

Настройки в подпункте Параметры рекомендуется оставить без изменений.

Во вкладке Help можно получить информацию о версии программы «SPECON_Assistent_SK224.exe»и дате ее создания.

После того как проведены предварительные настройки канала связи, можно приступить к установке связи с СМ.

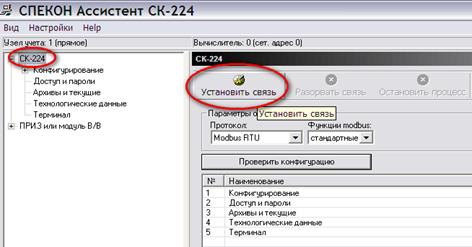

Для этого необходимо выбрать в структуре меню настроек тип подключаемого контроллера (СК 2-24) и нажать в рабочем окне программы «Установить связь».

В появившемся окне «Список объектов и контроллеров» необходимо создать объект подключения, указать его название и сетевой адрес. И только после этих операций осуществится связь с контроллером СПЕКОН СК 2-24. Ниже приведено более подробное описание добавление объектов подключения и изменение их свойств.

Для начала необходимо создать группу объектов со своим набором свойств. Для этого в окне «Список объектов и контроллеров» выбираем «Все объекты» и нажимаем добавить.

В появившемся окне «Добавить/Редактировать» вводим название группы, тип соединения. Подтверждаем «ОК».

Далее создаем непосредственно сам объект подключения. Для этого в окне «Список объектов и контроллеров» выбираем созданную группу и нажимаем добавить.

В появившемся окне «Создать/Редактировать» вводим название объекта и сетевой номер (для прямого соединения) или UDP порт и IP адрес (для соединений типа IP network/GPRS). Подтверждаем «ОК».

ИНФОРМАЦИЯ Для соединения с несконфигурированным устройством или устройством, чей сетевой номер неизвестен, необходимо сетевой адрес (номер) объекта задать равным 0.

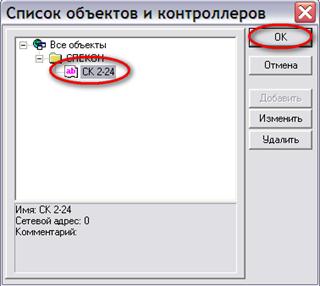

Теперь все настройки выполнены. Выбираем созданный объект и нажимаем «ОК».

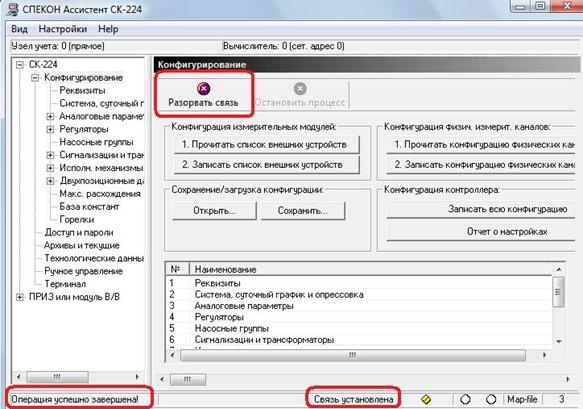

О том, что связь с контроллером установлена, будут свидетельствовать надписи в нижнем поле программы:

«Операция успешно завершена» и «Связь установлена»:

Если не удается установить связь с контроллером (СМ) необходимо проверить все выше описанные настроечные операции и при необходимости повторить их.

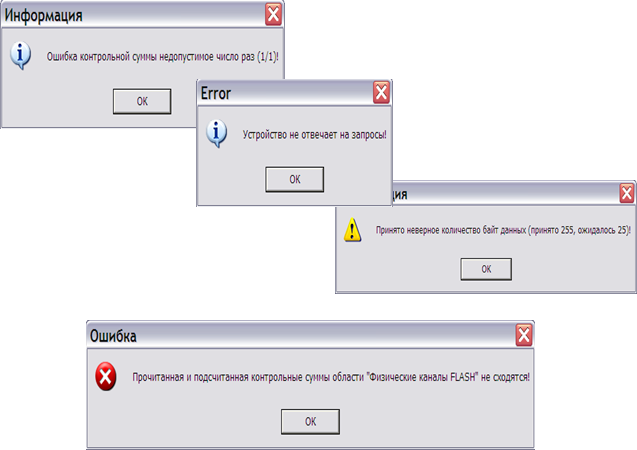

Примеры ошибок возникающих при соединении.



Основные причины возникновения данных ошибок:

þ  не правильное подключение 0-модемного кабеля, соединяющего порт платы интерфейса RS 232 (или RS 485 см. РЭ СПЕКОН СК – 2-24) контроллера и порт COM на материнской плате ПК;

þ  уменьшен аппаратный тайм-аут на чтение ниже 100 мс;

þ  контроллер не сконфигурирован;

þ  системный модуль не исправен.

3.  Меню программы «СК-224»

Структура меню программы «SPECON_Assistent_SK224.exe» выглядит следующим образом:
