Завдання для підготовки до практичного заняття 7 з кредитного модулю «Фотонні транспортні системи та мережі-1/ФТСМ-1», 10 сем.

Практичне заняття № 7.  «ОСНОВИ ПОБУДОВИ ОПТИЧНИХ МУЛЬТИПЛЕКСОРІВ

(OADM-1) ВИДІЛЕННЯ / ВВОДУ

Навчальні питання

1.  Призначення та можливості оптичних мультиплексорів виділення й вводу

2.  Призначення обладнання OADM. Склад і можливості обладнання

3.  Структурна схема надпростого мультиплексору OADM

4.  Письмовий експрес контроль з питань заняття

Навчально-методичне забезпечення:

література:

1.  Хмелев фотонного транспорта. – Киев: Техніка. 2008. – 680 с.

2.  Навчальні матеріали з кредитного модулю "Фотонні транспортні системи та мережі (ФТСМ-1)". – Київ: ІТС, каф. ТС, 2014.

3.  Конспект лекцій з кредитного модулю "ФТСМ-1".

4.  Електронні навчальні матеріали з кредитного модулю "Фотонні транспортні системи та мережі (ФТСМ-1)". – Київ: ІТС, каф. ТС, 2014.

плакати та обладнання:

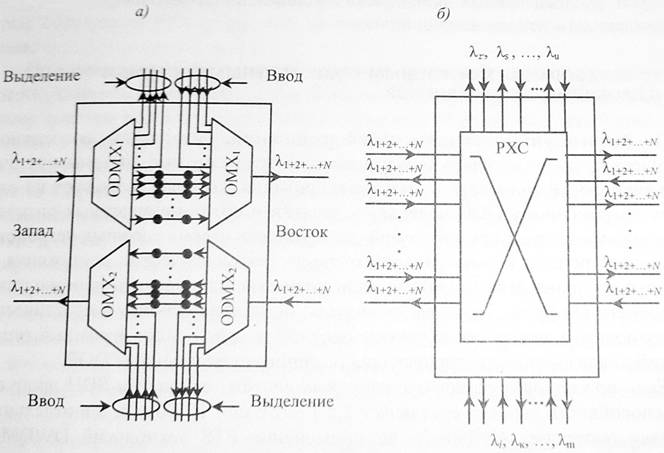

1.  Плакат: «Умовне позначення двохстороннього мультиплексора OADM».

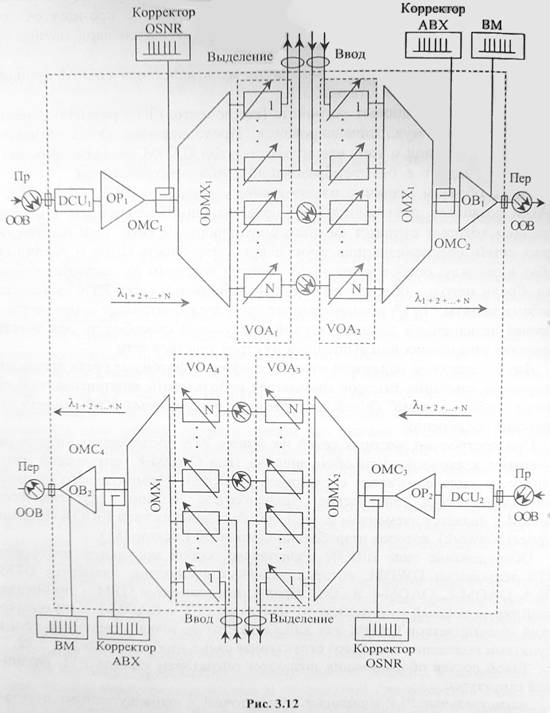

2.  Плакат “Структурні схеми оптичних мультиплексорів виділення й вводу видів OADM-L та OADM-F”.

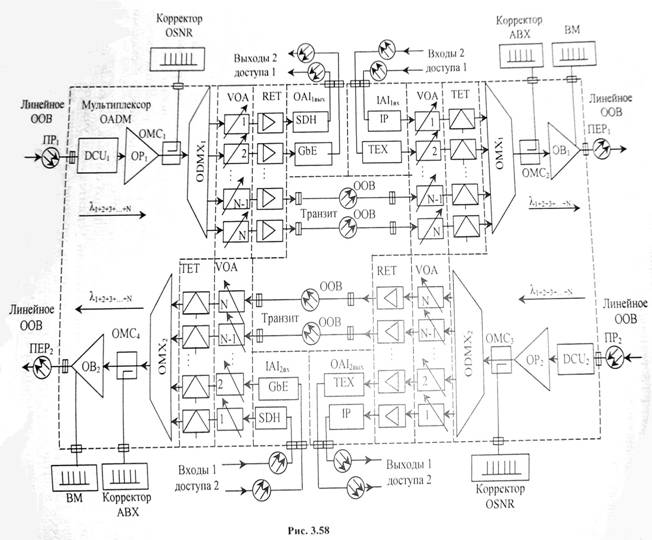

3.  Плакат “ Структурна схема двохстороннього мультиплексора OADM PTS WDM (DWDM) на 8 або 16 ОТр.».

4.  Плакат: “Структурні схеми одно, двох і трьох каскадних ВОП на активному волокні».

5.  Плакат “Структурна схема фотонного лінійного терміналу (PLT) PTS”.

Питання самоконтролю:

НЕ нашли? Не то? Что вы ищете?

1.  Організація пунктів доступу до оптичних трактів PLP за топологією «точка‑точка».

2.  Причини появи обладнання та призначення OADM в PLP.

3.  Перелік елементів та особливості побудови двохнаправленого OADM (на прикладі OADM‑L або OADM‑F (Ericsson)).

4.  Особливості призначення та обмеження кількості OADM при застосуванні їх в лінійної топології «точка-точка».

5.  Склад обладнання OADM, що забезпечує двобічне фіксоване ручне виділення й вводу оптичних трактів в пункті доступу.

6.  Проходження сигналів через обладнання OADM, що потрібно виділіти в пункті доступу, та проходження сигналів через обладнання OADM, що потрібно передати по лінії без виділення.

7.  Склад обладнання та особливість роботи OADM, що забезпечує 100 % автоматичне управління функціонуванням мультиплексора.

8.  Склад, місце включення та призначення обладнання моніторингу, вимірювання та корекції OADM.

9.  Перелік елементів структурної схеми надпростого мультиплексору OADM.

10.  Проходження оптичного мультиплексного сигналу l1+2+3+…+N.по тракту прийому OADM.

11.  Призначення, особливість застосування та параметри блоків DCU, OP, плат OMC, ODMX, моноблоків VOA, RET та вихідних інтерфейсів доступу OAIВИХ.

12.  Проходження сигналів з виходів оптичних передавачів, яки знаходяться в мережі доступу, по обладнанню OADM.

13.  Проходження сигналів оптичних трактів, що проходять пункт доступу транзитом через плати VOA i TET.

14.  Призначення плат VOA i TET.

15.  Особливості роботи блоків TET, мультиплексору ОМХ, плати ОМС.

16.  Позначення, функції та особливості побудови схеми вихідного лінійного підсилювача рівня потужності.

17.  До чого (назва, явища, характеристики, процеси тощо) відносяться наступні позначення при аналізі волоконно-оптичних підсилювачів PTS ВМ: ℓУУ ; NDSF+; SF; λ, нм; DSF; NZDSF‑; True Wave; LEAFTM; AllWave; (S + С + L ) ‑ діапазон; EDFA; TDFA; YDFA; DRA; DWDM; HDWDM; NWDM; PTS ВМ; Pump A, B, C; PLP; PLT; STM-16; STM-64; l1+2+3+…+N; AWG; RET i TET; VOA; IAIВХ; OAIВИХ ; DCU; OB; OP; платa OMC; ODMX; OLA; OXC; О ‑, C ‑, L ‑ або S ‑ діапазони; ОТр.; ВОУ/ВОПукр.; ОФИрус.; ОИ; ООВ; ОРУ; ЛН; КХД; АВХ?

Задання для підготовки до заняття

1.  Вивчити призначення та можливості оптичних мультиплексорів виділення й вводу.

2.  З’ясувати склад і можливості оптичних мультиплексорів виділення й вводу.

3.  Проаналізувати структурну схемe надпростого мультиплексору OADM.

4.  Підготуватися до обговорення змісту заняття та письмовому експрес-контролю за питаннями заняття (15…20¢).
