1.1 Прилад приймально-контрольний пожежний «Тірас-16.64П» (стр. 2 )

Вихід	Позиція	Тип та номінал запобіжника
Мережа змінного струму	F1	запобіжник 5х20, 3.15 А
Клеми «+12В»	4RT7	самовідновлюваний 1.1 А
Акумуляторна батарея	F3	Запобіжник 5х20, 5 А
Вихід блоку живлення	F2	Запобіжник 5х20, 5 А

Таблиця 4.3 - Параметри виходів МРЛ2, МРЛ-8 та МРЛ2.1

Параметр	МРЛ-2	МРЛ-2.1, МРЛ-8
змінна	постійна	змінна	постійна
Напруга що комутується, В, не більше	-	60	242	24
Струм що комутується, А, не більше	-	0.05	5	10
Тип контакту	Норм. замкнутий	Див. таблицю 9.3

5 Керування та індикація



5.1 Органи керування та індикації

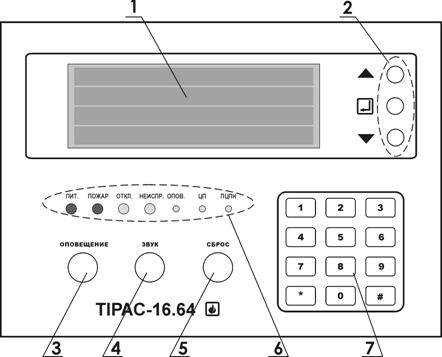

1 – символьний індикатор; 2 – клавіші навігації; 3 – кнопка вимкнення оповіщення; 4 – кнопка вимкнення звукового індикатора; 5 – кнопка скидання; 6 – світлодіодні індикатори; 7 – клавіатура.

Рис. 5.1 – «ВПК-16.64П»

1.  Символьний індикатор – слугує для відображення сповіщень системи пожежної сигналізації в текстовому вигляді.

2.  Клавіші навігації – слугують для перегляду сповіщень та переміщенню по секціям програмування та меню.

3.  Кнопка «Оповещение» - здійснює вимкнення виходу оповіщення, у разі повторного натискання - його ввімкнення. Кнопка доступна з другого рівня.

4.  Кнопка «Звук» - слугує для вимкнення ЗІ в режимах пожежної тривоги та попередження про несправність. З появою нового повідомлення одного з цих режимів ЗІ вмикається знову. Доступ до кнопки здійснюється з першого рівня доступу.

5.  Кнопка «Сброс» - здійснює скидання режиму пожежної тривоги, з одночасним зняттям напруги з виходів «ЖСП» та зон. Тривалість скидання не більше 20 секунд. Кнопка доступна з другого рівня.

6.  Індикатори «Пожар», «Неиспр.» та «Откл.» сигналізують про настання відповідного режиму (див. розділ 6). Індикатор «Пит.» вказує на наявність живлення приладу.

7.  Клавіатура – призначена для налаштування конфігурації приладу, вхід на перший та другий рівні доступу.

5.2 Рівні доступу

1) перший рівень – можна одержувати інформацію, без попередніх ручних операцій (індикація), чи вимкнути ЗІ (кнопка «Звук»);

2) другий рівень – можна здійснювати всі ручні операції: скидання режиму пожежної тривоги (кнопка «Скидання»), вимикання та повторне ввімкнення оповіщення (кнопка «Оповiщ.»), вимкнення несправних кіл; доступ – код доступу.

3) третій рівень:

3а – зміна конфігурації приладу: призначення режимів роботи зон, приписка виходів, і т. д. Доступ – код доступу.

3б – зміна апаратної частини (встановлення або знімання додаткових модулів, заміна батареї). Доступ – механічний ключ.

4) четвертий рівень – ремонт ППКП, заміна програмного забезпечення. На 4 рівні не має частин, які обслуговує користувач. Доступ до 4-го рівня повинен контролюватись керівництвом користувача.

5.3 Основні режими роботи.

Спокій (черговий режим) – немає ніяких сповіщень;

Пожежа – виявлено спрацювання сповіщувача;

Збіг – виявлено спрацювання одного сповіщувача з декількох обов’язкових для підтвердження факту пожежі.

Несправність – виявлена несправність обов’язкового зовнішнього або внутрішнього електричного кола;

Вимкнення – вимкнення контролю несправних кіл.

5.4 Входи.

1-16, 0В – входи для підключення зон.

КС – вхід для контролювання справності зовнішніх джерел живлення. У випадку використання необхідно встановити резистор 0,5 Вт – 1,5кОм між клемами «+12В» та «КС».

5.5 Виходи.

3ХР3, 3ХР4 – роз’єми для підключення МРЛ-2 або МРЛ-2.1, активуються від приписаних до них зон у випадку переходу їх в режим «Пожежа».

3ХР5 – роз’єм для підключення МЦА.

ВН – вихід «загальна несправність», типу відкритий колектор.

UЖСП, ЖСПх - керовані виходи для живлення спові-щувачів, релейні типу «сухий контакт». Керуються кнопкою «Скидання». Мають можливість подачі живлення від зовнішнього джерела.

+ОП, UОП - вихід для підключення оповіщувачів. Керується кнопкою «Оповiщ.». Має контроль несправності та можливість живлення від зовнішнього джерела.

A, В, 0В – інтерфейс для підключення МРЛ-8 та приладів розширення.

Ах, Вх, 0В – основний та резервний інтерфейси для підключення ВПК.

12В1, 12В2 – виходи для живлення ВПК (основний та резервний).

Алгоритми реагування входів та виходів на настання того чи іншого режиму задаються під час програмування конфігурації приладу відповідно до розділу 8.

6 Перший рівень доступу

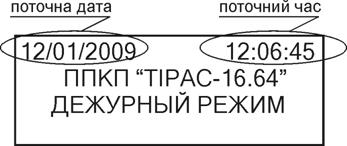

6.1 Індикація в режимі «Спокій» (рис. 6.1).

Рис. 6.1 – основне меню в режимі спокою

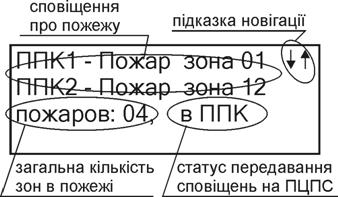

6.2 Індикація та управління в режимі «Пожежа» (рис 6.2)

Рис. 6.2 – основне меню в режимі «Пожежа»

В полі сповіщення спершу відображається номер ППК в системі (до 8), через дефіс текст сповіщення. Номер зони в кінці сповіщення відноситься до вказаного ППК.

Перегляд всіх зон в пожежі відбувається послідовно, за допомогою клавіш навігації «­» та «¯», зміна зон при перегляді відбувається у верхньому полі сповіщень, в нижньому – завжди відображається зона, яка перейшла в пожежу останньою.

Через 20 секунд після останнього натискання клавіші навігації індикація автоматично повертається до першої зони в пожежі.

Поле статусу передавання сповіщення вказує на те, передано сповіщення на ПЦПС, чи ні. Якщо поле містить напис «в ППК» - сповіщення про пожежу не передано, якщо «на ПЦПН» - передано на ПЦПС.

6.3 Індикація та управління в режимах «Збіг», «Несправність» та «Вимкнення».

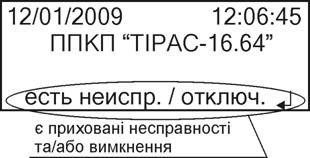

Рис. 6.3 – основне меню при наявності пригнічених сповіщень

Для перегляду прихованих сповіщень необхідно натиснути клавішу вводу (¿), з’явиться меню показане на рис. 6.4.

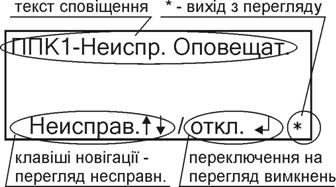

Рис. 6.4 – меню перегляду сповіщень

Текст сповіщення в верхньому полі дисплея та текст підказки в нижньому полі змінюються у відповідності до режиму роботи. Якщо прилад одночасно перебуває в декількох режимах роботи, то переключення між переглядом сповіщень відповідного режиму відбувається за допомогою послідовного натискання клавіші вводу. Порядок переключення між переглядом сповіщень – рис. 6.5.

* Пунктирною лінією показаний варіант переключення, коли сповіщення про вимкнення відсутні.

Рис. 6.5 – порядок перегляду сповіщень

При наявності режиму «Пожежа», перегляд сповіщень інших режимів відбувається у верхньому полі дисплея.

Вихід з режиму перегляду відбувається клавішою «*», або автоматично через 30 секунд після останньої дії користувача.

Перелік всіх сповіщень та умови їх формування наведені в додатку Г.

7 Другий рівень доступу



Для переходу на другий рівень доступу необхідно з клавіатури ввести чотиризначний код доступу до другого рівня і натиснути [#] (заводський код 0001).

Вимкнення – програмно передбачена функція для відключення/включення контролювання приладом конкретних електричних кіл (переважно у випадку їх несправності). Наприклад, у випадку здійснення ремонту на об’єкті виникає необхідність вимкнення контролю деяких зон для зміни розташування їх електропроводки і т. д.

Другий рівень доступу індикується миготінням індикатора «ОТКЛ.» та написом «Уровень 2» в верхньому полі дисплея.

Навігація по секціях здійснюється за допомогою клавіш навігації «­» та «¯», вхід та вихід з секції – клавіша вводу (¿). Також для переходу між секціями використовується комбінація клавіш на клавіатурі: [ * ][ № секції ].

Поля кожної секції містять підказки для зручності роботи.

За другого рівня доступу дозволяється використання кнопок «Скидання» і «Оповіщення» на базовому та віддалених ППКП.

Призначення секцій наведене в таблиці 7.1.

Таблиця 7.1 – призначення секцій на 2 рівні доступу.

Секція	Клавіші
01	Керування ППКП
02	Журнал сповіщень
03	Тестування індикаторів
04	Зміна коду доступу до 2 рівня
05	Вимкнення зон
06	Вимкнення виходу «ОПОВ.»1
07	Вимкнення виходу ПЦПС/МЦА

Таблиця 7.1 - закінчення
