Автоматические станции для накопления и подъёма сточных вод
Автоматические станции для накопления и
подъёма сточных вод
SAR
Руководство по эксплуатации (технический паспорт)
Электронасос ____________ (указать марку)
Накопитель __________________________________
ВНИМАНИЕ! Перед установкой и включением электронасоса внимательно ознакомьтесь с содержанием паспорта. При установке электронасоса рекомендуется пользоваться услугами компетентных специалистов.
1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ И КРАТКОЕ ОПИСАНИЕ
Автоматические станции SAR предназначены для подъёма сточных вод, если установка располагается ниже уровня канализационной сети. Прилагаются ёмкости 40, 100, 250 и 550 литров. Все ёмкости оборудованы герметичной крышкой для предотвращения утечки жидкости и газа. Температура жидкости может достигать + 40º С. Это ограничение обусловлено характеристиками погружных насосов,
Установленных внутри бака. Запрещается использование во взрывоопасных помещениях и для перекачки огнеопасных жидкостей.
В состав станции входит:
А) SAR 40: - полиэтиленовая ёмкость на 40 литров с крышкой
- однофазный насос с поплавковым выключателем и кабелем питания длиной 5 м. с литой вилкой Schuko
- обратный клапан
- штуцеры для подводящей трубы 1½ G, отводящей и сапунной патрубок 50 мм.
Б) SAR 100: - полиэтиленовая ёмкость на 100 литров с крышкой
- однофазный насос с поплавковым выключателем и кабелем питания длиной 5м. с литой вилкой Schuko
- штуцеры для подводящей трубы 110 мм, отводящей и сапунный патрубок 50 мм.
В) SAR 250: - полиэтиленовая ёмкость на 250 литров с крышкой
- однофазный насос с поплавковым выключателем и кабелем питания длиной 5м. с литой вилкой Schuko
- штуцеры для подводящей трубы 110 мм, отводящей и сапунный патрубок 50 мм.
- направляющие трубы для опускания насоса (только для моделей VX – I)

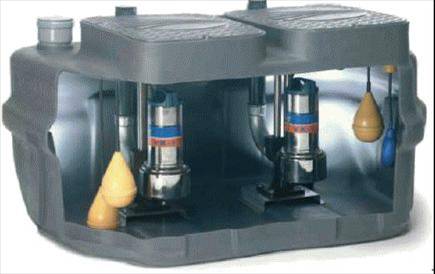

Г) SAR 550: - полиэтиленовая ёмкость на 550 литров с крышкой
- два однофазных электронасоса, электрический пульт
- три поплавка с функциями контроля минимального уровня, максимального уровня и чередования насосов
- штуцеры для подводящей трубы 110 мм, отводящей и сапунный патрубок 50 мм.
- направляющие трубы для опускания насоса (только для моделей VX – I)
ПО ЗАКАЗУ: - аварийный комплект: состоящий из поплавка, сирены с автономным питанием электрического пульта
- удлинитель на 300м. для открытия ёмкости.
2.ПРИНЦИП РАБОТЫ
При заполнении ёмкости сточными водами до уровня срабатывания поплавкового выключателя, включается насос и откачивает стоки в канализационную сеть. При достижении минимального уровня, выставленного поплавковым выключателем, насос выключается.
В случае если насос не успевает откачивать стоки (или неисправности насоса) срабатывает аварийный поплавковый выключатель и подаёт сигнал тревоги – сирену.
3. УСТАНОВКА СИСТЕМЫ
1. Станция устанавливается на полу или другой устойчивой поверхности.
2. К баку станции подсоединяются подводящий, отводной и сапунный магистрали (трубы) соответствующего диаметра (см. таблицу характеристик)
3. Станция подсоединяется к электросети 220В 50Гу посредством включения кабеля питания в розетку.
4. УКАЗАНИЕ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
(также см. паспорт на насос)
1. Запрещается использовать систему для перекачивания воспламеняющихся и химически активных жидкостей, а также в местах, где есть опасность взрыва.
2. Запрещается использовать систему при повреждённом кабеле питания.
3. Запрещается использовать систему при отрицательной температуре окружающей среды.
5. ГАРАНТИЙНЫЕ УСЛОВИЯ
Изготовитель гарантирует исправную работу изделия в течении 12 месяцев со дня продажи при условии эксплуатации в соответствии с настоящим паспортом
В случае нанесения изделию механических повреждений или попадания внутрь насоса посторонних предметов, послуживших причиной поломки изделия, гарантийные обязательства аннулируются.
6. КОМПЛЕКТНОСТЬ
- бак накопитель на _____ литров с крышкой 1 шт.
- насос ________________(указать марку насоса) 1 шт.
- насос ________________(указать марку насоса) 1 шт.
- подводящий штуцер 1 шт.
- отводящий штуцер 1 шт.
- сапунный штуцер 1 шт.
- направляющие стойки (только для моделей VX-I) 1 компл.
Дата продажи ____________________ Штамп магазина
