Благодарим Вас за приобретение лазерного станка Qualitech 304 mini. Это руководство поможет Вам подключить Ваш станок и подготовить его к работе.

Подготовка рабочего места

Убедитесь, что место, в которое вы собираетесь устанавливать ваш лазерный станок Qualitech 304 mini, оборудовано системой пожаротушения, обладает хорошей вентиляцией. Рабочее место должно быть чистым, напряжение должно соответствовать стандарту в 220В, 50Гц. Температура в помещении не должна опускаться ниже 5 °С и подниматься выше 40°С, влажность должна находиться в пределах 40-75%, однако в помещении не должно находиться конденсата.

Установка

Получив и распаковав станок, убедитесь, что кнопка аварийной остановки подключена. В процессе перевозки нижняя её часть может открутиться, если это случилось, надо вставить эту часть обратно.

Рис. 1

Далее проверьте целостность шлангов системы охлаждения излучателя, так как иногда при транспортировке шланги могут трескаться.

Рис. 2

Ни рисунке 2 указаны трубки, которые требуется проверить.

Установите ваш станок на устойчивой поверхности, чтобы свести к минимуму влияние вибрации на точность при гравировке на высоких скоростях.

Подключение системы охлаждения

В базовой комплектации станка Qualitech 304 mini основным элементом охлаждения является погружная водяная помпа.

Рис. 3

На рисунке 3 показана водяная помпа и соединительный штуцер к ней. Штуцер позволяет подключить стандартные шланги системы охлаждения, идущие в комплекте со станком, без дополнительных уплотнителей. Для нормальной работы станка Вам понадобится бак с водой объёмом примерно 10-20 литров, в который будет погружаться помпа.

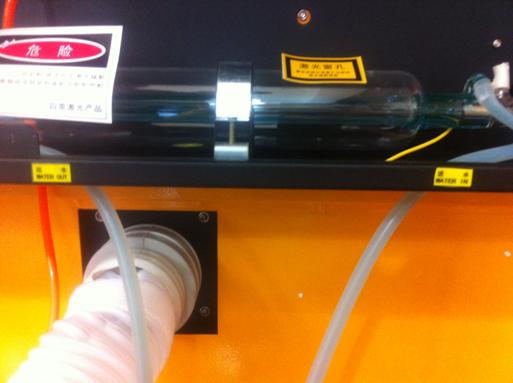

Подключите к штуцеру помпы шнур, который отходит от станка и возле которого написано water in (вход воды). Шнур water out (выход воды) опустите в бак с водой (Рис.4).

Шнур подключаем к водяной помпе

Рис.4

Следите, чтобы температура воды при работе не опускалась ниже 15 градусов и не поднималась выше 25 градусов. Идеальный температурный режим 17-20 градусов позволит отработать лазерному излучателю максимальное количество часов. Для охлаждения излучателя рекомендуется использовать очищенную, либо дистиллированную воду во избежание попадания загрязнения внутрь излучателя.

Подключение воздушного компрессора

В комплекте со станком Qualitech 304 mini поставляется воздушный компрессор для подачи воздуха в зону реза. Достаньте воздушный компрессор и подключите его при помощи третьего шланга оранжевого цвета (показано на рисунке 4) .

рис. 5

Подключение гофры к вытяжке станка

Станки Qualitech 304 mini комплектуются системой вытяжки, которая подключается к станку через входное отверстие для вытяжки с помощью гофры. (Рис.6). Закрепите конец гофры на вытяжке с помощью хомута.

Рис.6

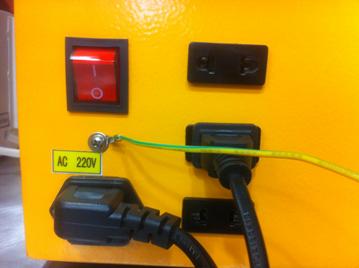

Все элементы вытяжка, воздушный компрессор и водяная помпа подключаются к питанию сзади станка в специальные отверстия (Рис.7)

Рис. 7

Заземление

Заземление является очень важным условием точной и качественной работы станков Qualitech 304 mini. Если Ваш станок подключается в энергосеть без встроенного заземления, то Вы можете заземлить его самостоятельно, подключив провод заземления к контакту (Рис 7).

Подключение к компьютеру и настройка программ

Когда Вы подключили все основные элементы вашего станка, требуется подключить его по USB-порту к компьютеру (показано на рисунке 14) и установить программное обеспечение для Qualitech 304 mini, которое поставляетс я со станком на диске.

После подключения шнура включите компьютер и лазерный станок. Система определит подключение нового оборудования. Вставляем CD-диск, который идёт в комплекте с Вашим станком. На диске есть 2 программы, которые вы можете установить CorelLaser 2013 (приложение для Corela) и LaserDRW (отдельная автономная программа).

Перед установкой программы вставляем USB-ключ в компьютер.

Выбираем программу CorelLaser. Запускаем программу.

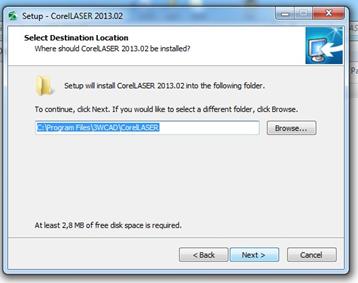

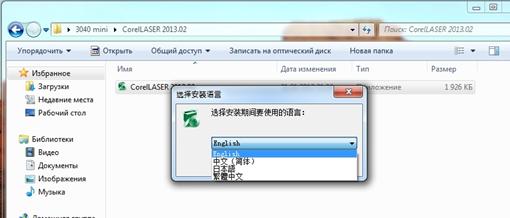

Выбираем английский язык. Начнется установка программы. Устанавливаем ее в любое место на компьютере, не обязательно в CorelDraw.

Открываем программу нажатием на иконку программы, которая появится на вашем рабочем столе

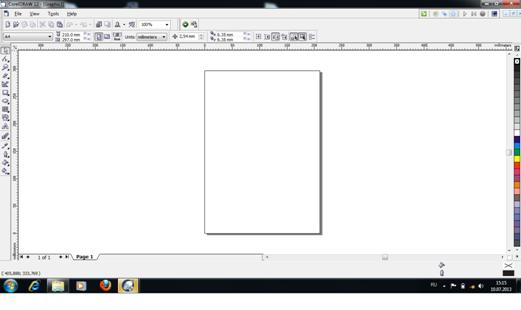

У вас откроется программа CorelDraw

В верхнем правом углу программы появится раздел посвященный программе CorelLaser.

Выберите иконку в виде шестеренки, чтобы открыть раздел настроек станка. Появится следующее окно:

Вам необходимо установить следующие настройки для вашего станка:

1.  Mainboard. Выбрать тип материнской платы 6C6879-LASER-M2

2.  Coordinate. Рекомендуется установить Top-Right, так как концевые датчики станка находятся справа-сверху.

3.  Page size. Размер рабочего поля. Поскольку у вас станок с рабочем полем 300х400, то установите по оси X 400 мм, а по оси Y 300 мм.

4.  Device ID. Это номер вашего USB ключа, который должен автоматически определится при подключении ключа к компьютеру.

5.  X-Rail и Y-Rail установите 400 и 300 соответственно.

Теперь ваш станок подключён и полностью готов к работе. Также перед началом работы рекомендуется поочерёдно проверить место падения луча на каждом из трёх зеркал. В случае больших расхождений между местами падения вы можете провести юстировку согласно руководству пользователя, либо воспользоваться услугами специалиста нашей компании.

Памятка по работе и обслуживанию

лазерных станков Qualitech

ЗАПРЕЩАЕТСЯ:

Включать станок и работать с ним без подключённой системы охлаждения Работать со станком без заземления Оставлять станок в работе без присмотра Подставлять руки или другие части тела на пути следования лазерного луча

РЕКОМЕНДУЕТСЯ:

Подключать станок через стабилизатор напряжения. Избегать непрерывной работы станка более 8-ми часов. Если время работы без перерыва превышает 1.5-2 часа, то желательно сделать паузу в 5-10

Рекомендации по работе со станком и его обслуживанию

Для охлаждения станка рекомендуется использовать очищенную, либо дистиллированную воду, так как это позволит максимально продлить срок службы вашего излучателя. Температура воды во время работы должна находиться в пределах от 15 до 30 градусов по цельсию, так как слишком холодная или слишком горячая вода будут снижать срок службы излучателя. Рекомендуется обновлять воду раз в неделю для поддержания её чистоты.

Следите за чистотой отражающих зеркал и фокусирующей линзы. Рекомендуется протирать их по мере загрязнения, либо падения мощности излучения. Для обработки зеркал и линзы используйте хлопковую ткань и спиртосодержащие чистящие средства, чтобы на поверхности не оставалось разводов, так как это может привести к снижению мощности лазерного луча и ускоренному прогоранию зеркал и линзы.

Следите за чистотой приводных ремней. Пыль и другой шлак, который может оседать на ремни в процессе работы, приводят к увеличенному износу ремней и зубчатых колёс. Рекомендуется очищать их еженедельно. В отличие от стальных направляющих ремни не требуют смазки, так как это приводит к их ускоренному износу.

Следите за чистотой и смазкой стальных направляющих, так как загрязнение и крупные частицы шлака, оседающие на направляющих, могут повредить подшипники бегунков и самих направляющих, а также, в ряде случаев, способствовать развитию коррозии. Менять смазку на направляющих рекомендуется еженедельно (либо чаще при интенсивной работе). Для удаления старой смазки рекомендуется использовать хлопковую ткань. После полного удаления старой смазки и всех шлаков с направляющей нанесите на направляющую новую смазку, проведите бегунок по новой смазке для попадания смазки на подшипники.

Данное пособие создано в ознакомительных целях, перед началом работы изучите инструкцию.
