Методы определения уровней электромагнитных излучений, создаваемых передающими радиотехническими средствами, работающими в радиочастотном диапазоне (стр. 4 )

65. Суммирование измеренных значений напряженности и ППЭ не проводится в случаях облучения от двух или нескольких вращающихся или сканирующих антенн, в связи с крайне малой вероятностью одновременного совпадения в одной точке максимумов диаграмм направленности излучения двух или нескольких антенн.

В случае одновременно работающих источников (РЛС) в режиме одновременного совпадения оценку воздействия на контролируемые точки допускается проводить путем суммирования значений уровней напряженности и ППЭ, измеренных от каждого источника.

Если прилегающая территория, населенные пункты и другие объекты облучаются несколькими РЛС, измерения производят поочередно от каждой станции. Размеры СЗЗ и ЗОЗ в этом случае устанавливаются по РЛС, создающей в этом районе максимальную ППЭ.

66. Для ориентировочного расчета размеров СЗЗ и ЗОЗ, где ППЭ не превышает ПДУ (например, 10 мкВт/см2, 100 мкВт/см2), допускается по результатам проведенных измерений в одной из контрольных точек произвести расчет по следующей формуле:

_______

R= R1 · ÖP/PПДУ (22)

где: R1 – расстояние, на котором производилось измерение, м;

Р – измеренная ППЭ, мкВт/см2;

PПДУ – ПДУ ППЭ, мкВт/см2.

Пример. На расстоянии 8 м ППЭ была 500 мкВт/см2. На каком расстоянии ППЭ будет 10 мкВт/см2?

_____

R= 8· Ö500/10 = 56 м.

ППЭ 10 мкВт/см2 будет на расстоянии 56 м от излучателя.

67. При одновременном воздействии ЭМИ от нескольких источников в случае источников, работающих в непрерывном режиме и в частотных диапазонах, для которых установлены единые ПДУ, суммарную интенсивность воздействия следует определять приборами с изотропными антеннами. При использовании приборов с антеннами, требующими учета поляризации ЭМИ, измерения напряженности или плотности потока энергии ЭМИ следует проводить от каждого источника раздельно.

68. Гигиеническая оценка уровней электромагнитных полей должна производиться с учетом погрешности средства измерения.

Для открытой местности с однородным рельефом результаты, полученные при одном направлении излучения, распространяются на весь сектор, охватываемый антенной при ее движении, в радиусе, на котором производились измерения. В случаях, характеризующихся неоднородным рельефом местности, наличием зданий и других сооружений, необходимо проводить измерения в каждой контролируемой точке при направлении диаграммы излучения в место проведения измерения.

На открытой территории измерения проводятся на высоте 2 м от поверхности земли, далее на высотах 3, 6 ,9 метров и так далее. В зависимости от этажности застройки с использованием, при необходимости, подъемных устройств.

69. Измерения на рабочих местах, в помещениях жилых и общественных зданий в каждой точке проводятся на высоте 0,5; 1,0 и 1,7 м от пола (опорной поверхности). Определяющим в данной точке является максимальное измеренное значение интенсивности ЭМИ РЧ. Измерения от переизлучающих устройств (вторичное излучение) проводить на расстоянии не ближе 0,5 м.

70. Для измерения непрерывных уровней ЭМИ в диапазоне частот 30 кГц-300 МГц используются средства измерения, предназначенные для определения среднеквадратичного значения напряженности электрического (магнитного) поля.

71. Для измерения непрерывных уровней ЭМИ в диапазоне частот 300 МГц-300 ГГц используются средства измерения, предназначенные для определения среднего значения плотности потока энергии. Допускается использование средств измерения, предназначенных для определения среднеквадратичного значения напряженности электрического поля с последующим пересчетом в плотность потока энергии.

Приложение 1

к Инструкции по применению «Методы определения уровней электромагнитных излучений, создаваемых передающими

радиотехническими средствами,

работающими в радиочастотном диапазоне»

справочное

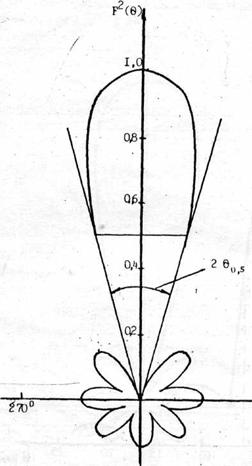

Нормированная диаграмма направленности

в полярной системе координат

Диаграмма направленности излучения антенны

в полярной системе координат

Приложение 2

к Инструкции по применению «Методы определения уровней электромагнитных излучений, создаваемых передающими

радиотехническими средствами, работающими в радиочастотном диапазоне»

справочное

Нормированная диаграмма направленности излучения антенны

в прямоугольной системе координат

F2(q)

1,0

Приложение 3

к Инструкции по применению «Методы определения уровней электромагнитных излучений, создаваемых передающими

радиотехническими средствами, работающими в радиочастотном диапазоне»

справочное

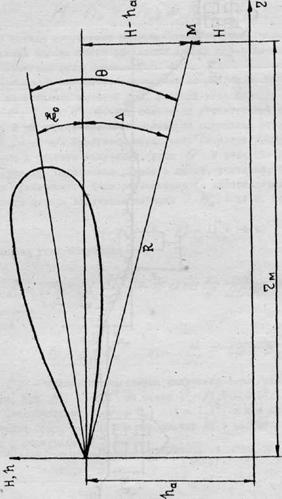

Определение расчетных углов при расчете ППЭ ЭМИ, создаваемого ПРТС

ha-H

e0 – угол места максимума излучения, [°];

D - угол облучения, [°];

Н - высота точки облучения над поверхностью земли, м;

ha - высота установки антенны над поверхностью земли, м;

r - горизонтальная дальность от основания антенны до расчетной точки, м.

Приложение 4

к Инструкции по применению «Методы определения уровней электромагнитных излучений, создаваемых передающими

радиотехническими средствами, работающими в радиочастотном диапазоне»

справочное

Значение функции нормированной диаграммы направленности F2(θ/θ0,5)

Таблица

θ/θ0,5	Нормированная диаграмма направленности F2(θ/θ0,5)	θ/θ0,5	F2(θ/θ0,5)	θ/θ0,5	F2(θ/θ0,5)
0	1	1,4	0,26	2,2	3,55 · 10-2
0,25	0,96	1,5	0,21	2,3	2,6 · 10-2
0,5	0,84	1,6	0,17	2,4	1,88 · 10-2
0,75	0,68	1,7	0,14	2,5	1,34 · 10-2
1,0	0,5	1,8	0,11	2,6	9,42 · 10-3
1,1	0,43	1,9	8,3 · 10-2	2,7	6,54 · 10-3
1,2	0,37	2,0	6,3 · 10-2	2,8	4,47 · 10-3
1,3	0,31	2,1	4,77 · 10-2	2,9	3,02 · 10-3

Приложение 5

к Инструкции по применению «Методы определения уровней электромагнитных излучений, создаваемых передающими

радиотехническими средствами, работающими в радиочастотном диапазоне»

справочное

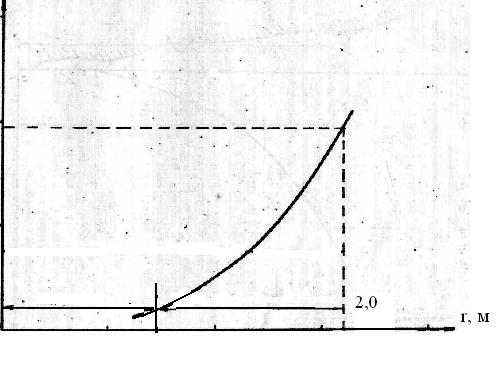

Определение СЗЗ и ЗОЗ

Н, м

ЗОЗ

СЗЗ

Приложение 6

к Инструкции по применению «Методы определения уровней электромагнитных излучений, создаваемых передающими

радиотехническими средствами, работающими в радиочастотном диапазоне»

справочное

Характеристика ДН антенн

Таблица

Тип антенны	Частотный диапазон	Аппроксимация ДН антенн	Ширина ДН антенн, градусы
Горизонтальная плоскость	Вертикальная плоскость	Горизонтальная плоскость	Вертикальная плоскость
Дискоконусная	ОВЧ	1	cos2q	-	2
«Чинара»	ОВЧ	1	exp [-0,35(q/q0,5)2]	-	2
Цилиндрический вертикальный вибратор	ОВЧ	1	cos2q	-	2
Г-образный вибратор	ОВЧ	cos j	cosq	-	2
Г-образный вибратор с отражателем	ОВЧ	-	-	20	20
ВГД	ВЧ	cos2 j	cos2q	-	-
ВГДШ	ВЧ	cos2 j	cos2q	-	-
Штыревая	ВЧ	1	cosq	-	-
Уголковый наклонный диполь	ВЧ	1	cosq	-
Ромбическая	ВЧ	exp [-0,35(j/j0,5)2]	exp [-0,35(q/q0,5)2]	10	10

Приложение 7 (справочное)

к Инструкции по применению «Методы определения уровней электромагнитных излучений, создаваемых передающими радиотехническими средствами, работающими в радиочастотном диапазоне»

справочное

Классификация электромагнитных излучений

по диапазонам частот и волн

Диапазон радиочастот
Основной термин	Параллельный термин	Границы
1 диапазон	Крайне низкие	КНЧ	3-30 Гц
2 диапазон	Сверхнизкие	СНЧ	30-300 Гц
3 диапазон	Инфранизкие	ИНЧ	0,3-3 кГц
4 диапазон	Очень низкие	ОНЧ	3-30 кГц
5 диапазон	Низкие	НЧ	30-300 кГц
6 диапазон	Средние	СЧ	0,3-3 МГц
7 диапазон	Высокие	ВЧ	3-30 МГц
8 диапазон	Очень высокие	ОВЧ	30-300 МГц
9 диапазон	Ультравысокие	УВЧ	0,3-3 ГГц
10 диапазон	Сверхвысокие	СВЧ	3-30 ГГц
11 диапазон	Крайне высокие	КВЧ	30-300 ГГц
12 диапазон	Гипервысокие	ГВЧ	0,3-3 ТГц
Диапазон радиоволн
1 диапазон	Декаметровые	100-10 Мм
2 диапазон	Мегаметровые	10-1 Мм
3 диапазон	Гектокилометровые	1000-100 км
4 диапазон	Мириаметровые	100-10 км
5 диапазон	Километровые	10-1 км
6 диапазон	Гектометровые	1-0,1 км
7 диапазон	Декаметровые	100-10 м
8 диапазон	Метровые	10-1 м
9 диапазон	Дециметровые	1-0,1 м
10 диапазон	Сантиметровые	10-1 см
11 диапазон	Миллиметровые	10-1 мм
12 диапазон	Децимиллиметровые	1-0,1 мм
