Таблица 4 – Расчет распределения магнитного параметра труб пароперегревателей котла № 4
M, мкТ | nм, шт. | р(М) |
| M, мкТ | nм, шт. | р(М) |
| |
100 | 1 | 0,009 | 0,007 | 260 | 1 | 0,009 | 0,056 | |
110 | 0 | 0,000 | 0,010 | 270 | 7 | 0,067 | 0,049 | |
120 | 0 | 0,000 | 0,014 | 280 | 5 | 0,048 | 0,041 | |
130 | 1 | 0,000 | 0,019 | 290 | 4 | 0,038 | 0,034 | |
140 | 4 | 0,038 | 0,025 | 300 | 3 | 0,029 | 0,027 | |
150 | 3 | 0,029 | 0,032 | 310 | 0 | 0,000 | 0,020 | |
160 | 4 | 0,038 | 0,039 | 320 | 2 | 0,019 | 0,015 | |
170 | 9 | 0,087 | 0,047 | 330 | 3 | 0,029 | 0,011 | |
180 | 6 | 0,058 | 0,054 | 340 | 1 | 0,009 | 0,008 | |
190 | 12 | 0,115 | 0,061 | 350 | 0 | 0,000 | 0,005 | |
200 | 11 | 0,106 | 0,066 | 360 | 1 | 0,009 | 0,003 | |
210 | 6 | 0, 058 | 0,070 | 370 | 0 | 0,000 | 0,002 | |
220 | 4 | 0,038 | 0,070 | 380 | 0 | 0,000 | 0,001 | |
230 | 6 | 0,058 | 0,070 | 390 | 0 | 0,000 | 0,001 | |
240 | 8 | 0,077 | 0,067 | 400 | 0 | 0,000 | 0,001 | |
250 | 1 | 0,009 | 0,062 |
|
H = 220мкТ, В = 390мкТ
Примечание: М – магнитный параметр; пм – количество труб с равными значениями магнитного параметра М; р(М) – вероятность события;
(М) – плотность нормального распределения; Н и Но – среднее и наименьшее среднее значения магнитного параметра узла соответственно; В и Во – граничное и наименьшее граничное значения магнитного параметра группы труб риска соответственно.

а)

б)

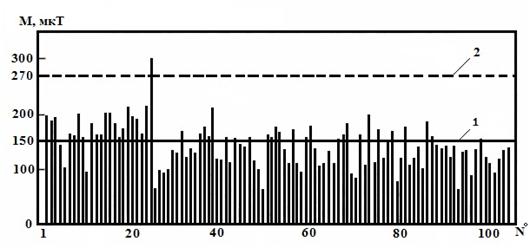

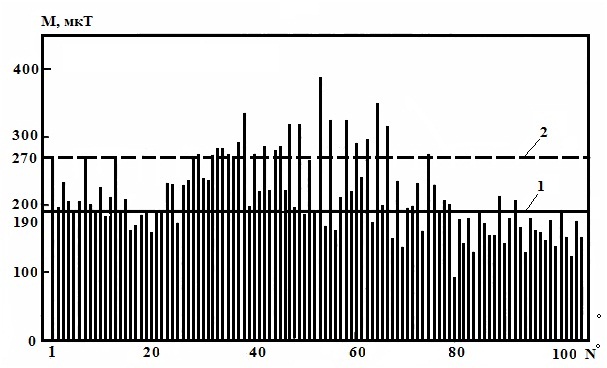

а – станционный № 17; б – станционный № 18;
1 – средние значение магнитного параметра узла;
2 – граница группы труб риска.
Рисунок 1 – Результаты магнитного контроля пароперегревателей котла

а) б)

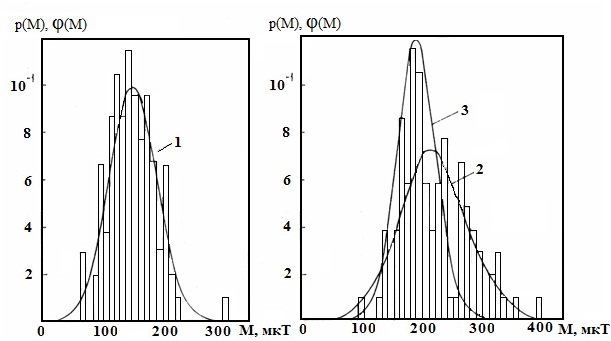

а – станционный № 17; б – станционный № 18; 1 – кривая Гаусса;
2 и 3 – кривая Гаусса до и после коррекции соответственно.
Рисунок 2 – Гистограмма и кривая Гаусса для паропереревателей котлов
Приложение 2
к «Методическим
указаниям по магнитному
контролю металла труб
поверхностей нагрева котлов
теплоэлектростанций»
Термины и определения
1. Техническое состояние объекта – состояние, которое характеризуется в определенный момент времени при определенных условиях внешней среды значениями параметров, установленных технической документацией на объект.
2. Контроль технического состояния – проверка соответствия значений параметров объектов требованиям технической документации и определение на этой основе одного из заданных видов технического состояния в данный момент времени (видами технического состояния являются, например, исправное, работоспособное, неисправное, неработоспособное и т. п. в зависимости от значений параметров в данный момент времени).
3. Средство контроля технического состояния – аппаратура и программы, с помощью которых осуществляется контроль.
4. Система контроля технического состояния – совокупность средств, объекта и исполнителей, необходимая для проведения контроля по правилам, установленным в технической документации.
5. Алгоритм контроля технического состояния – совокупность предписаний, определяющих последовательность действий при проведении контроля.
6. Тепловая неравномерность – различие температур металла.
7. Температурный магнитный гистерезис – увеличение намагниченности металла в результате нагревания до рабочей температуры и охлаждения до исходной из-за необратимых изменений доменной структуры ферромагнетика в области слабых магнитных полей.
Список использованной литературы
1. ГОСТ 10617-83. Котлы отопительные теплопроизводительностью от 0,10 до 3,15 МВт. Общие технические условия.
2. ГОСТ 23172-78. Котлы стационарные. Термины и определения.
3. ГОСТ 25720-83. Котлы водогрейные. Термины и определения.
4. ГОСТ 30735-2001. Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт.
5. РД 34.17.451-48. Методические указания по магнитному контролю металла труб поверхностей нагрева котлов теплоэлектростанций.
6. ГОСТ Р 51733-2001. Котлы газовые центрального отопления, оснащенные атмосферными горелками, номинальной тепловой мощностью до 70 кВт.
7. ПБ 03-164-97. Правила изготовления паровых и водогрейных котлов, сосудов, работающих под давлением, трубопроводов пара и горячей воды с применением сварочных технологий.
8. ПБ 10-05-92. Правила устройства и безопасной эксплуатации электрических котлов и электрокотельных.
9. РД-03-29–93. Методические указания по проведению технического освидетельствования паровых и водогрейных котлов, сосудов, работающих под давлением, трубопроводов пара и горячей воды.
10. РД 10-210-98. Методические указания по проведению технического освидетельствования металлоконструкций паровых и водогрейных котлов.
11. РД 34.26.609-97. Методические указания по организации технического обслуживания поверхностей нагрева котлов тепловых электростанций.
12. Правила устройства и безопасной эксплуатации паровых и водогрейных котлов.
Содержание
1. | Общие положения | 1 |
2. | Назначение и применение | 2 |
3. | Квалификация специалистов | 2 |
4. | Аппаратура | 2 |
5. | Подготовка к контролю | 3 |
6. | Проведение контроля | 4 |
7. | Оформление результатов контроля | 7 |
8. | Техника безопасности | 7 |
Приложение 1 | Рекомендации по составлению заключения по оценке технического состояния поверхностей нагрева | 8 |
Приложение 2 | Термины и определения | 15 |
Список использованной литературы | 16 | |
|
