СЕРВИСНЫЙ МАНУАЛ
ДЛЯ
RAW-08C
1. Параметры, условия.
1.1 Рабочие параметры.
Режим | Температура | Внутренний блок: Т,0С входящего воздуха | Внешний блок: Т,0С входящего воздуха |
Охлаждение | Высшая | +30 СТ | +43 СТ |
Низшая | +18 СТ | +18 СТ |
1.2 Рабочие условия.
Охлаждение | Т,0С воздуха на входе во внутренний теплообменник | Т,0С воздуха на входе во внешний теплообменник |
Номинальные рабочие параметры | 27 СТ / 19 МТ | +35 СТ |
Максимальные рабочие параметры | 32 СТ / 23 МТ | +43 СТ |
Примечание: СТ – температура по «сухому» термометру;
ВТ – температура по «влажному» термометру.
2. Основные характеристики.
2.1 Характеристики кондиционера.
Параметры | RAW-08C | |
Номинальная холодопроизводительность, Вт | 2200 ± 150 | |
Максимальная циркуляция воздуха (м3/час) | ||
Рабочий ток (А) | 4 | |
Потребляемая мощность (Вт) | 870 | |
Коэффициент мощности (%) | ||
EER (Вт / Вт) | ||
Хладагент / заправка (г) | R22 / | |
Уровень шума (Дб) (на макс. скорости вращения вала вентилятора) | С внутренней стороны (не более) | 46 |
С внешней стороны (не более) | 57 | |
Размеры (мм) (ширина х высота х глубина) | 450х345х550 | |
Вес нетто (кг) | 35 | |
Источник электропитания | ~220V 50Hz однофазный |
|
Колебания напряжения (В) | ± 22 |
|
Воздушный сетчатый фильтр | Противопыльный, моющийся, не плесневеющий. |
|
Примечание: указанные выше параметры измерялись при номинальных условиях. В случае изменения параметров, пожалуйста, руководствуйтесь параметрами, указанными в таблице с техническими характеристиками, укрепленными на корпусе кондиционера.
2.2 Характеристики основных узлов кондиционера.
Параметры | RAW-08С | |
Управляющее устройство (номера изделий по каталогу) | Блок управления (см. поз.27-36,38 разделов 8.1 и 8.2) | |
Шнур электропитания | Длина | 1,4 метра |
Тех. условия | Переменный ток, ~250V, 10/16A. | |
Центробежный вентилятор (внутренний) | 1шт....Ø мм | |
Радиальный вентилятор (внешний) | 1шт....Ø мм | |
Модель электродвигателя вентилятора | YDK35-4B (со встроенной тепловой защитой) | |
Количество полюсов / оборотов (220-230 В, 50Гц) | 4 / 1020 об/мин | |
Номинальная выходная мощность (W) | 36 | |
Сопротивление обмоток (Ω, Т0= 200С) | Синий-красный. | |
Красный-желтый | ||
Красный-черный | ||
Температура срабатывания защитного устройства | Т0С отключения | |
Т0С включения | ||
Стартовая емкость электродвигателя | (мкФ) | 2,5 |
(В) | ~450 | |
Модель шагового двигателя привода жалюзи | SMO1С | |
Номинальные Характеристики | 220/240В; 50/60Гц; 5/6 об/мин; 2,5Вт | |
Электрическое сопротивление обмотки (Ω, внутренняя температура 250С | Черно-белая: 12±15% | |
Модель роторного компрессора | YZG-28T5 | |
Питание | ~220В; 50Гц | |
Номинальная мощность компрессора | 950 Вт | |
Сила тока при заторможенном роторе компрессора (А) | 20 | |
Сопротивление обмоток (Ω, внутренняя Т= 200С) | Главная | |
Вторичная | ||
Тип защитного устройства | Внешнее | |
Реле тепловой защиты компрессора (OLR) | ||
Температура срабатывания реле, 0 С | отключения | +115 |
включенчия | +85 | |
Стартовая емкость | (µF) | 25±(5%) |
(VAC) | 450 | |

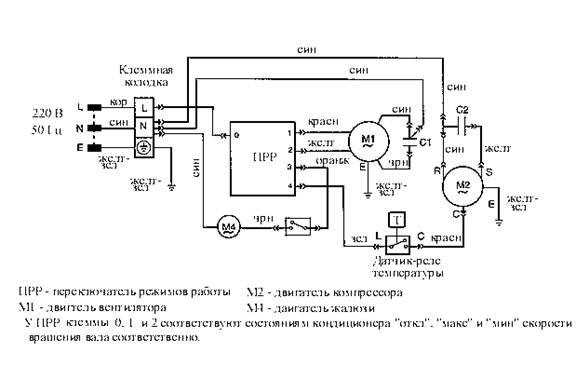

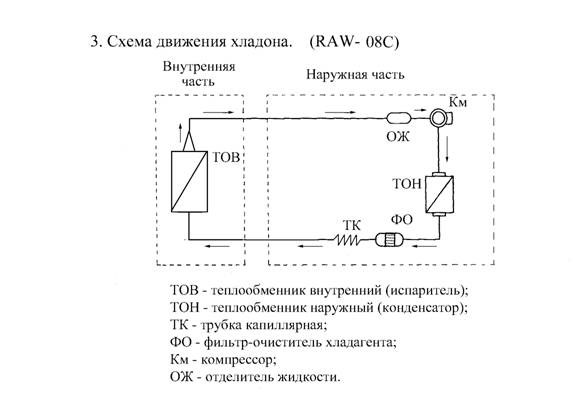

4. Электрическая схема соединений. (RAW-08C)
5. Графики характеристик кондиционера.
6. Управление кондиционером.
6.1 Диапазон регулирования температуры: с помощью поворотной регулировочной ручки установить стрелку в диапазоне от «максимально» (+300С) до «минимально» (+180С), установив тем самым температуру, которую кондиционер будет поддерживать. Допустимый диапазон температур: +18…+300С.
6.2 При превышении установленной температуры воздуха в помещении компрессор будет включаться, а при понижении ниже установленной температуры компрессор будет отключаться. Точность поддержания установленной температуры составляет ±2,50С.
6.3 При выполнении ремонтных работ или проверке работоспособности кондиционера установите ручку регулятора температуры на минимальное значение в положение «проверочное включение». С этого момента кондиционер принудительно переключается на охлаждение.
6.4 Всего имеется пять возможных состояний кондиционера:
6.4.1 Выключено (переключатель режимов работы находится в положении 0). Все функции отключены.
6.4.2 Максимальный расход воздуха через испаритель: вентилятор работает с максимальной скоростью вращения вала, воздух фильтруется, но не охлаждется;
6.4.3 Максимальное охлаждение: вентилятор работает с максимальной скоростью вращения вала, воздух фильтруется, охлаждение усиленное;
6.4.4 Минимальное охлаждение: вентилятор работает с минимальной скоростью вращения вала, воздух фильтруется, охлаждение мягкое;
6.4.5 Минимальный поток воздуха: вентилятор работает с минимальной скоростью вращения вала, воздух фильтруется, охлаждение не производится.
6.5 Горизонтальное изменение направления воздушного потока: в верхней части панели управления расположен выключатель с обозначением двух положений: «0» и «I». В положении «I» включается автоматическое изменение направления потока охлажденного воздуха в горизонтальной плоскости. При переводе выключателя в положение «0», функция будет отключена, а поток воздуха на выходе из кондиционера будет иметь направление, соответствующее положению вертикальных жалюзи в момент отключения.
6.6 Если в режиме охлаждения температура, установленная регулятором (датчиком-реле) температуры, превышает или соответствует температуре воздуха помещения, компрессор не работает, а вентилятор продолжает обеспечивать циркуляцию воздуха в помещении с установленнам ранее расходом.

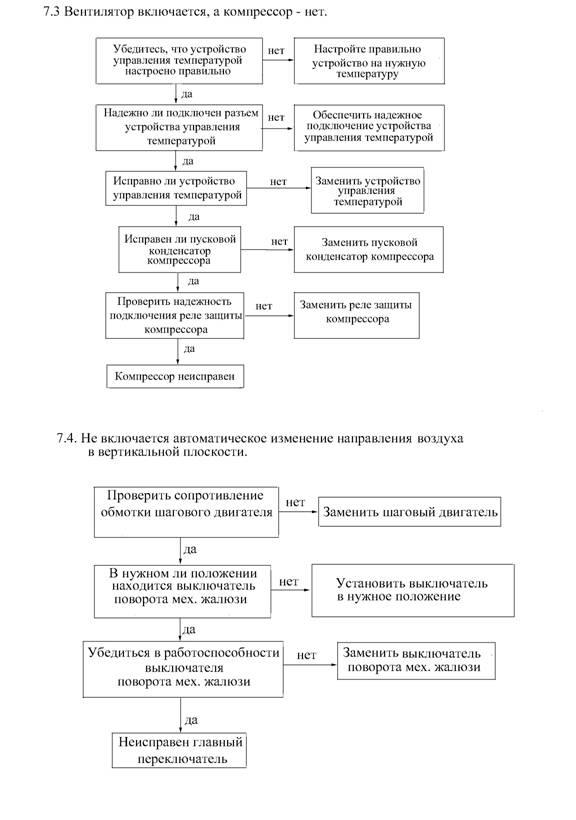

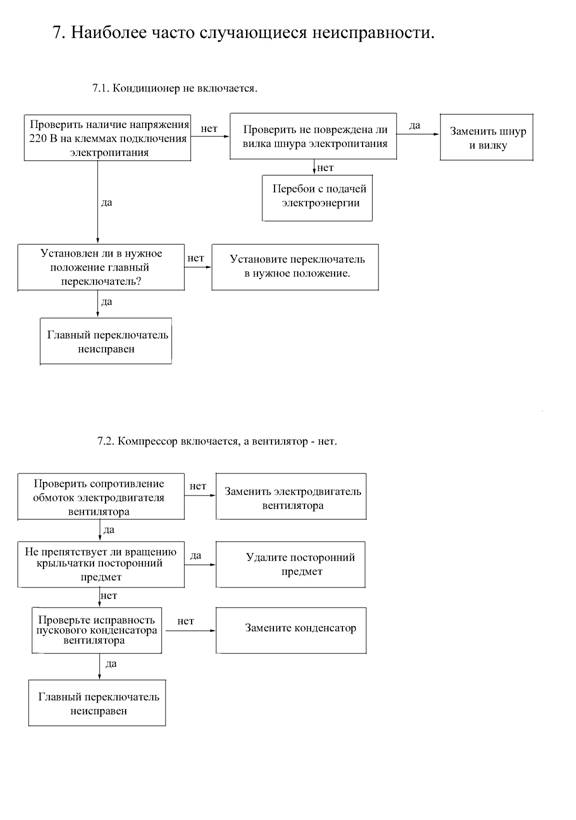

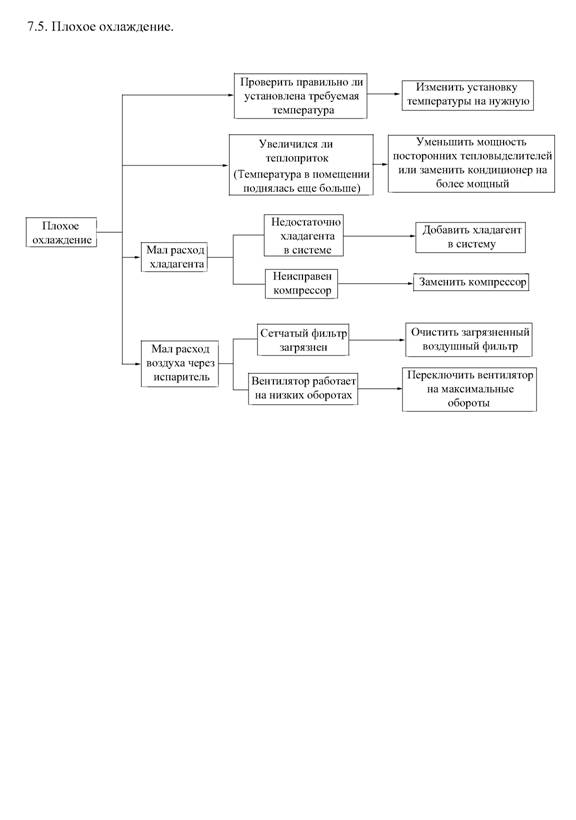

8. Составные части кондиционера RAW-08C.

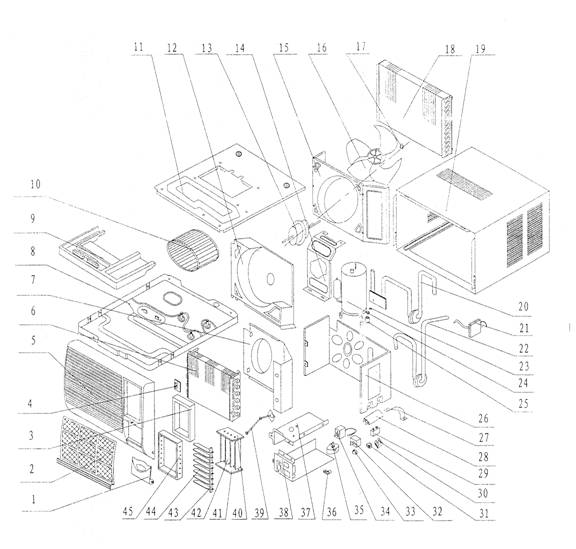

8.1. Внешний вид составных частей кондиционера RAW-08C.
8.2. Перечень составных частей RAW-08C.
№ | Наименование | № | Наименование |
1 | Крышка панели управления | 24 | Компрессор |
2 | Фильтр очистки воздуха | 25 | Амортизатор (3 шт) |
3 | Уплотнитель окна выхода воздуха | 26 | Перегородка разделительная |
4 | Держатель капилляра датчика-реле температуры | 27 | Прижим электроемкости компрессора |
5 | Лицевая панель | 28 | Электроемкость компрессора |
6 | Испаритель в сборе | 29 | Электроемкость вентилятора |
7 | Каркас крепления испарителя | 30 | 4-хместная клеммная колодка |
8 | Днище | 31 | Выключатель поворота жалюзи |
9 | Поддон сбора воды | 32 | Переключатель режимов работы |
10 | Крыльчатка центробежная | 33 | Кнопка |
11 | Верхняя крышка | 34 | Датчик-реле температуры |
12 | Улитка крыльчатки центробежной | 35 | Двигатель жалюзи |
13 | Двигатель вентилятора | 36 | Прижим |
14 | Рамка вентилятора | 37 | Панель крепления двигателя жалюзи |
15 | Крышка конденсатора | 38 | Панель управления |
16 | Крыльчатка осевая | 39 | Окно воздухообменное |
17 | Гайка крепления крыльчатки | 40 | Держатель жалюзи верхний |
18 | Конденсатор | 41 | Держатель жалюзи нижний |
19 | Кожух кондиционера | 42 | Лопатка механических жалюзи |
20 | Трубопровод всасывающий | 43 | Тяга ручных жалюзи |
21 | Капилляр в сборе | 44 | Лопатка ручных жалюзи |
22 | Трубопровод нагнетательный | 45 | Рамка окна выхода воздуха |
23 | Гайка крепления компрессора (3 шт) |
