ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО ТОКА ЭЛЕКТРИЧЕСКОЙ ДУГИ
СВАРОЧНАЯ МАШИНА
ZX7-160
(PE60-160)
ИНСТРУКЦИЯ
 |
TIME Group Inc.
______________________________________________________________________ Правила техники безопасности
______________________________________________________________________
Прежде чем устанавливать, настраивать машину и запускать ее в работу, вы должны удостовериться, что вы хорошо усвоили все правила техники безопасности.
Несмотря на то, что все показатели характеристики безопасности тестируются во время процесса разработки и производства, процесс сварки сопряжен с высоким напряжением, искровыми разрядами, дымом, токсичным газом, металлическим порошком и брызгами, поэтому необходимо соблюдать правила безопасности.
1.1 Описание предупреждающих табличек
Предупреждающая табличка: может произойти повреждение в результате несчастного случая, приложенная табличка указывает тип возможного повреждения.
Данная табличка обозначает Опасность, Электрический шок, Движущаяся часть, Перегревающаяся часть и прочая опасность. Во избежание несчастного случая следуйте предупреждающим табличкам и соответствующим правилам техники безопасности.
1.2 Предупреждающие таблички
Целью следующих предупреждающих табличек в данной инструкции является предупреждение об опасности и привлечение вашего внимания. Когда вы видите такую табличку, будьте внимательны и следуйте соответствующим правилам техники безопасности во избежание несчастного случая.
Только профессионалы могут настраивать, осуществлять техническое обслуживание и ремонтировать машину.
Во время технического обслуживания посторонние лица, особенно дети, не должны находиться в рабочей зоне.
Электрический шок
Ø Не притрагивайтесь к детали, к которой подведен источник энергии.
Ø Выключите машину, используйте выключатель или защиту цепи для выключения источника питания, или отсоедините вилку.
Ø Во время работы вы должны стоять на сухом изолирующем коврике и одевать сухие изолирующие перчатки. Не одевайте влажные или поврежденные перчатки.
Ø Если необходимо осуществить операцию при включенном источнике энергии, то операция может быть осуществлена только профессионалом, знакомым с правилами техники безопасности.
Ø При проверке машины с включенным источником питания следуйте указаниям «Управление одной рукой». Не засовывайте обе руки в машину, держите одну руку снаружи.
Ø Перед тем, как передвигать машину, выключите источник питания.
Ø Если необходимо открыть корпус, прежде всего, выключите источник питания, а затем совершите операцию 1 минуту спустя.
После выключения преобразователя может сохраняться высокое постоянное напряжение.
Ø Перед тем, как притрагиваться к детали, отключите преобразователь и источник питания и следуйте соответствующим правилам инструкции, описанным в разделе 9. Операцию можно совершать после разрядки конденсатора.
Статический заряд может повредить схемную плату
Ø Перед тем, как передвигать схемную плату и ее детали, оденьте браслет (кольцо), защищающее от статического заряда.
Ø Для хранения, перемещения и транспортировки схемной платы необходимо использовать чемодан или коробку, защищающую от статического заряда.
Опасность возникновения пожара/взрыва
Ø Не ставьте машину на взрывоопасную поверхность или рядом с горючим веществом.
Ø Храните горючее вещество вдали от зоны сварки и не производите сварочные действия рядом с горючим веществом.
Ø Не осуществляйте сварку в закрытом контейнере.
Ø Не используйте машину для размораживания труб.
Металлические брызги могут повредить глаза
Ø Доработайте очки боковыми стенками и одевайте маску во время работы и тестирования.
Одевайте головной убор для сварки и используйте соответствующее тёмное защитное стекло
Ø Одевайте шлем, защитные перчатки, защитную обувь, противошумные вкладыши и головной убор для сварки, затяните вырез, используйте соответствующее тёмное защитное стекло и одевайте защитную одежду.
Горячая обрабатываемая деталь может вызвать сильный ожог
Ø Не притрагивайтесь к обрабатываемой детали голой рукой.
Ø Если сварочная горелка используется в течение долгого времени, необходимо периодически остужать ее.
Взрыв детали может повлечь повреждение
Ø Когда преобразователь выключен, недействительная деталь может взорваться или вызвать взрыв других деталей.
Ø Во время работы с преобразователем одевайте маску и одежду с длинными рукавами.
Во время тестирования может произойти электрический удар
Ø Отключите источник питания сварочной машины перед проведением тестирования.
Ø Для измерения используйте инструменты с хотя бы одним главным хомутом (например, рессорный хомут).
Ø Прочтите инструкцию по устройствам детектирования.
Справочное описание
Ø Прочтите правила по технике безопасности при сварке в инструкции.
Ø При замене необходимо использовать оригинальную продукцию.
Магнитное поле влияет на кардиостимуляторы
Ø Человек с кардиостимулятором не должен находиться в зоне сварки до консультации у врача.
Падающий объект может вызвать повреждение оборудования и увечья
Ø Используйте устройство с достаточным напряжением для подъема или поддержания машины.
Ø Когда машина находится на уклоне, предотвращайте ее опрокидывания.
Ø Для передвижения машины используйте соответствующую тележку.
Ø Используйте поручень для подвешивания машины.
Движущаяся часть может повлечь повреждения
Ø Держитесь вдали от движущейся части (такой как вентилятор).
Ø Защитный устройства - различные двери, панели, кожуха и предохранительные доски должны быть закрыты и оставаться на своих местах.
Перегрузка может вызвать перегрев машины
Ø Ее необходимо охладить в течение какого-то времени, а затем необходимо следовать указаниям по номинальному времени нагрузки.
Ø Перед повторным запуском сварочной машины уменьшите сварочный ток и сократите рабочее время.
Ø Не блокируйте поток воздуха к машине, не повышайте сопротивление воздушному потоку из-за проветривания.
Излучение высоких частот может вызвать интерференцию
Ø Высокие частоты могут интерферировать с радиолокационной навигацией, компьютером и другими коммуникационными устройствами.
Ø Установка, настройка и техническое обслуживание устройств, вырабатывающих высокие частоты, должна производиться профессионалом, знакомым с электрическим оборудованием.
Ø Если обнаружена интерференция из-за установки, пользователь должен своевременно устранить ее, это должен сделать квалифицированный профессионал.
Ø Если правительство указывает на случай коммуникационного вмешательства, необходимо немедленно прекратить работу.
Ø Периодически проверяйте и обслуживайте устройство.
Ø Следите за тем, чтобы дверь и панель высокочастотного производителя была закрыта, используйте заземляющие и ограждающие устройства для минимизации интерференции.
Дым может повредить здоровью
Ø Отворачивайте голову от дыма.
Ø Используйте вентиляцию и вытяжное устройство для удаления дыма.
Ø Используйте вентилятор для удаления дыма.
Ø Следуйте указаниям по защите окружающей среды при удалении дыма.
Дуговой свет может повредить глаза и кожу
Ø Одевайте шлем и защитные перчатки, используйте противошумные вкладыши и застегните воротничок. Оденьте сварочный шлем и используйте соответствующее тёмное защитное стекло, одевайте защитную одежду.
1.3 Электромагнитное поле
Пожалуйста, примите во внимание влияние сварочного и низкочастотного электромагнитного поля. При прохождении сварочного тока по кабелю может возникнуть электромагнитное поле. Исследования более 500 случаев Международным Комитетом Blue Band в течение последних 17 лет показали, что невозможно установить влияние электромагнитного поля на повреждения при подверженности рабочей частоте. Однако, исследования еще продолжаются, а пока окончательное решение не сделано, лучше снизить подверженность электромагнитному полю процесса сварки и нарезки.
Для уменьшения электромагнитного поля в рабочей зоне можно использовать следующие методы.
1. Заверните или замотайте кабели изоляционной лентой, не позволяйте им разделиться.
2. При монтаже проводки держите кабель в стороне от оператора.
3. Не допускайте, чтобы кабель обмотался вокруг тела человека или упал с него.
4. Держите сварочный источник питания и кабель в стороне от оператора.
5. Зажим заземления должен находиться рядом как можно ближе к месту сварки.
О кардиостимуляторе:
Пользователь кардиостимулятора должен проконсультироваться с врачом перед работой. Если доктор даст одобрение, рекомендуется следовать следующим методам для уменьшения влияния электромагнитного поля.
Внимание！
Для использования защитного выключателя необходима магнитная вязкость！！！
О временной сварочной установке
Временная сварочная установка спроектирована при помощи передовых технологий преобразования, комбинирования теории и практики использования источника питания преобразователя. Источник питания преобразователя сварочной машины имеет преимущество перед MOSFET в трансформации промышленной частоты 50/60 Гц в высокую частоту (свыше 100 кГц), в мощности питания постоянного тока с применением технологии широтно-импульсной модуляции. Применение этих технологий уменьшает вес и объем главного преобразователя, а эффективность возрастает более чем на 30%. Появление преобразователя сварочной машины эксперты называют революцией в сврочной промышленности.
Временная сварочная установка обеспечивает более мощную, концентрированную и устойчивую электрическую дугу, и более быстро реагирует на короткое замыкание между электродом и обрабатываемой деталью.
Временная сварочная установка обладает следующими характеристиками: эффективная, экономная, удобная, обладает хорошими динамическими характеристиками, устойчивой электрической дугой, высоким напряжением холостого хода и лучшей компенсацией давления дуги. Плавильное "болото" легко контролировать. Оно используется для сварки нержавеющей стали, легированной стали, углеродистой стали, меди и других цветных металлов, и подходит ко всем основным кислотным электродам.
Внимание！
Данное оборудование используется в промышленности. Для внутренних процессов подготовьтесь к беспроводным помехам, вызываемым данной машиной.
Основные параметры
Модель Параметр | ZX7-160 |
Напряжение источника питания（В） | Однофазный AC 220В±15% |
Частота（Гц） | 50/60 |
Номинальный входной ток（A） | 24 |
Напряжение холостого хода（В） | 56 |
Шкала колебаний range для выходного тока（A） | 10-160 |
Номинальный выходной ток（В） | 26.4 |
Максимальная нагрузка（ПВ %） | 60 |
Расход при холостом ходе（Вт） | 40 |
КПД（%） | 85 |
Коэффициент мощности | 0.93 |
Степень изоляции | B |
Степень защиты корпуса | IP23S |
Вес（кг） | 7.5 |
Размеры（мм） | 408×181×323 |
Установка
Временная сварочная машин обладает устройством компенсации напряжения, поэтому она может работать в пределах колебаний напряжения ±15% от номинального напряжения.
При использовании длинных кабелей рекомендуются кабели с большим сечением для сокращения уменьшения напряжения. Если соединительный кабель слишком длинный, это повлияет на зажигание дуги или другую спецификацию, поэтому мы настойчиво рекомендуем вам использовать кабели стандартной длины.
1. Убедитесь, что входное отверстие сварочной машины не закрыто и не засорено.
2. Заземлите корпус машины кабелем с сечением более 6 мм2 с помощью присоединения болта заземления к задней части машины с заземляющим устройством, или убедитесь в том, что гнездо заземления штепсельной розетки присоединено к земле. В целях безопасности можно использовать два метода одновременно.
3. Правильно подсоедините крепежное приспособление провода к проводу заземления в соответствии со следующей диаграммой. Убедитесь в том, что кабель подсоединен к крепежному приспособлению провода и закрепленной вилке и вставьте закрепленную вилку в розетку “+” машины, крепко закрутите ее по часовой стрелке.
4. Вставьте другую закрепленную вилку в розетку “-” на панели, крепко закрутите ее по часовой стрелке. Зажмите обрабатываемую деталь с помощью зажима заземления.
5. Обратите внимание на полярность кабелей, в целом, два метода присоединения доступны для сварочной машины с постоянным током: прямая полярность и сохраненная полярность. Прямая полярность: крепежное приспособление провода подсоединяется к розетке “-” источника питания, обрабатываемая деталь подсоединяется к розетке “+”; сохраненная полярность: крепежное приспособление провода подсоединяется к розетке “+”, обрабатываемая деталь подсоединяется к розетке “-”. Выберите метод подсоединения в соответствии с потребностями сварочного процесса, иначе электрическая дуга будет нестабильной, возникнут крупные брызги и слипание электрода, с этой целью измените полярность, используя замену двух закрепленных вилок.
6. Подсоедините шнур питания к распределительной коробке с соответствующим напряжением. В это время убедитесь в том, что напряжение сети электропитания подходит к данной машине.
Если обрабатываемая деталь находится на расстоянии 50-100 метров от сварочной машины, а зажим заземления слишком длинный, выберите кабель с большим сечением для сокращения уменьшения напряжения.
Приведение в действие
1、Установите выключатель питания на передней панели в положение “ВКЛЮЧЕНО”, должен начать работу охлаждающий вентилятор.
2、Выберите соответствующий ток для сварки с помощью настройки кнопки для настройки тока в соответствии с толщиной обрабатываемой детали, диаметром сварочного провода, положением сварки и потребности.
3、Вложите сварочный провод в сварочное крепежное приспособление. Теперь машина в состоянии покоя.
4、Для низководородного электрода из углеродистой стали рекомендуются следующие величины сварочного тока:
Сварочная спецификация для сварки листов
Модель электрода | φ2.0 | φ2.5 | φ3.2 | φ4.0 |
Сварочной ток | 50-80A | 70-110A | 100-140A | 140-160A |
Внимание！
Все операции по подсоединению необходимо осуществлять при выключенном источнике питания. После того, как вы убедитесь в том, что зажим заземления и сварочное крепежное приспособление крепко присоединены к источнику питания, подсоедините кабель питания к распределительной коробке.

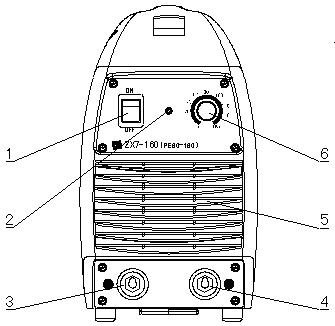

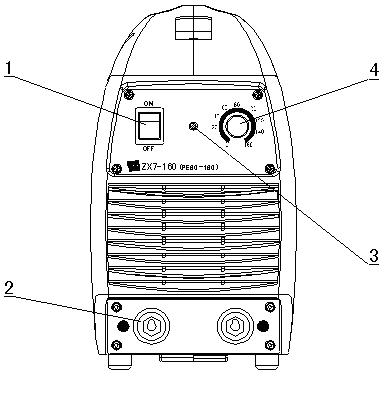

Инструкция панели instruction |
1. Выключатель питания | 15A/250В переменного тока | 6、кнопка настройки тока | |
2. Защитный индикатор | Перегрев/сверхток | 7、входное отверстие | |
3. Розетка ”-” | “-” полюс выводных зажимов | 8、входящий кабель | YZ 3×2.5мм2 |
4. Розетка ”+” | “+” полюс выводных зажимов | 9、болт заземления | Соединение с землей |
5. Выпускная труба | 10、табличка |
Меры предосторожности |
|
1、Рабочая среда
1.1 Используйте машину при относительно сухом воздухе (влажность≤80%).
1.2 Температура окружающей среды должна быть между -10°C и +40°C.
1.3 Избегайте использования машины при падении прямых солнечных лучей или в дождь.
1.4 Избегайте использования машины в пыли или в среде, заполненной коррозионноактивными газами.
2．Подведение итога по пунктам безопасности
2.1 Обеспечьте хорошую вентиляцию
Размер машины относительно маленький, структуры компактны, а выходной ток большой. Естественные условия вентиляции не соответствуют требованиям тепловой радиации компонентов, поэтому внутри машины устанавливается продольный вентилятор для усиленного охлаждения.
ПРИМЕЧАНИЕ: Не закрывайте и не блокируйте вентиляционную решетку вентилятора по обеим сторонам и спереди машины. Место установки сварочной машины должно быть как минимум 0.3 м от окружающих объектов. Необходимо улучшать вентиляционные условия. Это чрезвычайно важно для бесперебойной работы и срока службы сварочной машины.
2.2 Непременно избегайте перегрузки
Избегайте сварочного тока в соответствии с максимально допустимым током для всех условий максимальной нагрузки во избежание сокращения срока службы или возгорания сварочной машины.
2.3 Непременно избегайте перенапряжения
Проверьте шкалу допустимых значений напряжения источника питания машины по таблице «Основные технические параметры». В данном случае автоматическая схема компенсации машины гарантирует, что сварочный ток не превышает допустимый уровень. Если сетевое напряжение превышает указанную величину, компоненты повредятся, поэтому будьте осторожны.
2.4 На задней части каждой сварочной машины есть вывод заземления, обозначением которой служит знак заземления. Перед началом работы соедините корпус машины с землей с помощью провода с площадью поперечного сечения 6 мм² во избежание возникновения статического электричества или утечки электричества, которая может вызвать поломку.
2.5 Войдите в защитный режим
Если стандартный цикл превышен при работе машины, машина может внезапно войти в защитный режим и прекратить работу. Это означает, что сработал переключатель контроля температуры для остановки машины из-за того, что стандартные допустимые величины были превышены, и было выработано слишком много тепла. Сразу же загорится красный индикатор на передней панели. Нет надобности выдергивать шнур питания для того, чтобы продолжал работать охлаждающий вентилятор. Когда красный индикатор погаснет, температура упадет до допустимого значения стандартной шкалы и можно будет продолжить сварку.
Возможные проблемы во время сварки
Случаи, перечисленные ниже, возможны по отношению к запасным частям, сварочному материалу, фактору окружающей среды, источнику питания. Постарайтесь улучшить окружающие условия во избежание возникновения следующих случаев.
A、Электрическую дугу сложно зажечь и легко погасить.
1. Убедитесь в том, что качество электрода хорошее. Плохое качество электрода не отвечает требованиям высокого качества сварки.
2. Электрическую дугу сложно зажечь при использовании электрода без сушки. Она неустойчива, повышается сварочное искажение и качество сварки ухудшается.
3. Использование удлиненного кабеля вызывает понижение напряжения на выходе. Как можно быстрее укоротите кабель.
B、Ток на выходе не соответствует номинальному значению:.
Сетевое напряжение отклоняется от номинального значения. Это может вызвать несоответствие тока на выходе установленным значениям; сетевое напряжение ниже номинального значения.
C、Во время сварки ток непостоянный:
Данный статус связан со следующими факторами:
1. Изменяется действующее напряжение;
2. Нарушение подачи питания при использовании оборудования.
D、Слишком крупные брызги:
1. Сварочный ток слишком большой, а диаметр электрода слишком маленький;
2. Возможно, нарушена полярность на выходе. Измените полярность. Используйте соединение обратной полярности. Это значит, что обрабатываемая деталь соединяется с катодом, а крепежное устройство электрода – с анодом.
Техническое обслуживание и ремонт
1. Периодически вытирайте пыль с помощью сухого и сжатого воздуха. Если сварочная машина используется в среде с тяжелым дымом и сильно загрязненным воздухом, уничтожение пыли должно проводиться как минимум каждый день.
2. Давление сжатого воздуха должно соответствовать значению, необходимому для предотвращения ущерба мелким частям машины.
3. Проверяйте неразрывность электроцепи (особенно розетки разъёма). Укрепляйте ослабленные контактные точки. Если возникло окисление, удалите пленку окиси с помощью наждачной бумаги и произведите повторное соединение.
4. Защищайте машину от попадания воды или влаги, или высушите ее с помощью обдува, проверьте состояние изоляции с помощью мегаомметра (как между связаннами узлами, так и между точками соединения и корпуса). Нельзя продолжать сварку до тех пор, пока вы не убедитесь в том, что все в порядке.
5. Если сварочной машиной не пользовались долгое время, ее необходимо поместить в оригинальную упаковку и хранить в сухом месте.
Устранение неисправностей
Примечание: Следующие операции требуют достаточного профессионализма оператора в сфере электрики и общих правил техники безопасности. У оператора должен быть сертификат качества, который может подтвердить его знания и умения.
Дефекты | Причины и действия по устранению |
Светодиод питания не горид. Вентилятор не работает, нет выхода сварного шва. | 1. Убедитесь в том, что выключатель питания закрыт. 2. Убедитесь в том, что источник питания, к которому подсоединен входной кабель, заряжается током. |
Светодиод питания горит. Вентилятор не работает, нет выхода сварного шва. | 1. Входная линия может быть ошибочно подсоединена к источнику питания 380 В, что вызовет работу схемы защиты перенапряжения. Подсоедините линию повторно к источнику питания 220 В и перезапустите машину. 2. Линия питания 220 В нестабильна (входная линия слишком тонкая или слишком длинная) или входная линия перекрывает электрическую сеть, что вызовет работу схемы защиты перенапряжения. Увеличьте размер провода входной линии электрической сети, зафиксируйте узловые соединения входной линии, выключите машину на 5-10 минут и перезапустите ее. 3. Выключатель питания постоянно включается и выключается через короткие промежутки времени, что вызовет работу схемы защиты перенапряжения. Выключите машину на 5-10 минут и перезапустите ее. 4. Линия, соединяющая выключатель питания и щит питания, расшаталась. Закрепите ее. 5. Реле 24 В на щите питания повреждено или не вовлекается в работу. Проверьте источник питания 24 В и реле. Можно заменить реле другим того же типа. |
Вентилятор работает. Ток выхода непостоянный или не измеряется потенциометром. Ток то большой, то слабый. | 1. Потенциометр 1K некачественный и его необходимо заменить. 2. Некоторые места соединения имеют слабый контакт, особенно соединительные узлы, необходимо проверить. |
Вентилятор работает. Индикатор неисправности не горит, нет выхода сварного шва. | 1. Проверьте наличие слабого контакта среди соединительных шнуров в машине. 2. В соединении вторичной стороны есть слабый контакт или разомкнутая цепь. 3. Напряжение от щита питания к панели МОП (VH-07 устройство со штепсельным подсоединением) приблизительно DC 308 В. a) Может быть сломан полупроводниковый мост; соединительные шнуры полупроводникового моста могут иметь слабый контакт. b) Один или два из четырех больших электролитических конденсаторов на щите питания (приблизительно 470UF/450) пропускают электричество. Замените их. 4. Если не горит зеленый индикатор дополнительного источника питания на панели МОП, свяжитесь с дилером или с нами. 5. Проверьте ток. Свяжитесь с нами. |
Вентилятор работает. Индикатор неисправности горит, нет выхода сварного шва. | 1. Причиной может быть защита от сверхтока. Выключите машину. Перезапустите машину, когда погаснет индикатор неисправности. 2. Причиной может быть защита от перегрева. Подождите 5-10 минут, машина может восстановиться самостоятельно. 3. Причиной может быть ошибка цепи инвертора: Выдерните сетевой штепсель (рядом с вентилятором VH-07) и перезапустите машину. a) Если индикатор неисправности все еще горит, возможно, есть неисправность источника питания. Найдите и замените его электронным прибором такого же типа. b) Если индикатор неисправности не горит, i. Возможно, поврежден средний листовой трансформатор значения Q главного трансформатора с мостом. Элементарная цепь трансформатора – параллельное соединение. L=12.2-2.0mH Q>40 Если значение индукции и Q малы, необходимо заменить средний листовой трансформатор. ii. Возможно, повреждена одна из вторичных выпрямляющих трубок трансформатора. Найдите ее и замените деталями такого же типа. 4. Возможно, возникла ошибка схемы обратной связи. |
Схема соединений |
Перечень запасных частей |
№ п/п | Part name | код | Описание | Количество | комментарий |
1 | переключатель | KCD2 15A/250В AC | 1 | ||
2 | Зафиксированная розетка | AO-20510 | 2 | ||
3 | светодиод | φ5 Желтый | 1 | 带座 | |
4 | потенциометр | WX14-12-1k±5% | 1 | ||
Круглая кнопка | 1 | ||||
5 | щит питания | H083-03 | 1 | ||
6 | PCB4 | H083-04 | 1 | ||
7 | relay | OHD3-90M | 1 | ||
8 | PCB5 | H083-05 | 1 | ||
9 | выпрямитель | MB121H | 2 | ||
10 | кабель | YZ 3×2.5мм2 | 1 | ||
11 | дополнительно | PG 13.5 | 1 | ||
12 | Вентилятор | P/N 2123XSL 220В/0.14A | 1 |
