Инструкция по настройке SIP-видеотелефона Grandstream GXV3000
Видео IP Телефон Grandstream GXV-3000 - это видео телефон последнего поколения бизнес класса, созданный инженерами на основе открытых технологических стандартов SIP и H.264. Великолепная эргономика, большие функциональные возможности, отличное качество передачи речи и видео и доступная цена делают данную модель чрезвычайно привлекательной в данном сегменте.
Данная инструкция описывает способ подключения и настройки SIP-видеотелефона Grandstream GXV3000.
Порты, кнопки и их назначениеЗадняя панель
Порты телефонного аппарата расположены на задней панели.

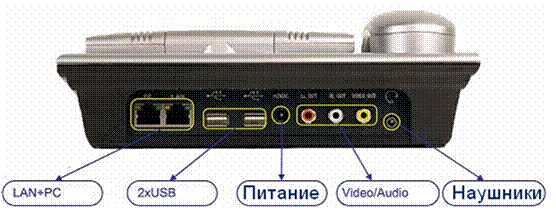

Рис. 1 Задняя панель телефона
PC – Порт RJ-45 (10/100Mbps) для подключения ПЭВМ к встроенному коммутатору телефона;
LAN - Порт RJ-45 (10/100Mbps) для подключения телефона к локальной сети;
USB – для подключения внешних flash-накопителей, а также клавиатуры и мыши для работы с встроенным в аппарат Web-браузером;
Разъем питания – для подключения блока питания 12V DC;
Video/Audio - разъемы RCA (выход) для подключения внешних видео-устройств;
Наушники – для подключения телефонной гарнитуры.
Передняя панель
Кнопки, служащие для набора номера и управления функциями телефонного аппарата, расположены на передней панели.

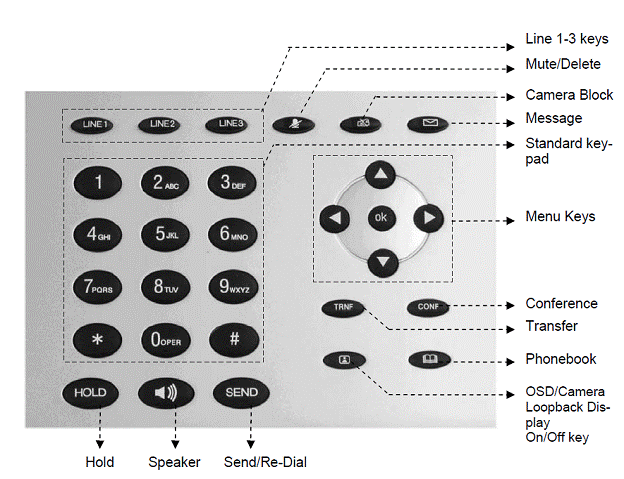

Рис. 2 Передняя панель
Таблица 1. Описание предназначения кнопок
Кнопка | Описание |
| 3 линейные кнопки со светодиодами, для осуществления переключения между SIP-профайлами или альтернативными операторами |
| Переключение между пунктами меню, или управление (увеличение) громкостью звонка/громкоговорителя |
| Переключение между пунктами меню, или управление (уменьшение) громкостью звонка/громкоговорителя |
| Передвижение курсора влево |
| Передвижение курсора вправо |
| Выбор пункта меню |
| Перенаправление активного звонка на другой номер |
| Кнопка инициирования конференц-звонка |
| Просмотр поступивших сообщений |
| Отключение/включение видеокамеры |
| Включение/выключение микрофона во время звонка В режиме настроек выполняет функцию DELETE |
| Показ изображения с камеры на дисплее телефона |
| Просмотр адресной книги |
| Включение/отключение спикерфона |
| Перевод активного звонка в режим ожидания |
| Набор номера или звонок по последнему набранному номеру |
1. Соединить телефонную трубку и телефон специальным кабелем из состава поставки.
2. Соедините порт LAN телефона с локальной сетью с помощью кабеля Ethernet.
3. Соедините телефон с источником питания из состава поставки. Включите блок питания в электрическую розетку.
4. Встроенный LCD-дисплей отобразит последовательность загрузки. Необходимо дождаться момента, когда на экране отобразится дата/время.
5. Используя встроенный Web-server или клавиатуру телефона произведите настройку сетевых параметров телефона.
Конфигурирование телефонного аппарата с использованием Web-браузера1. Загрузите на ПЭВМ Web-браузер
2. Впишите IP-адрес телефона (он отображается на экране) в поле адреса браузера, нажмите Enter

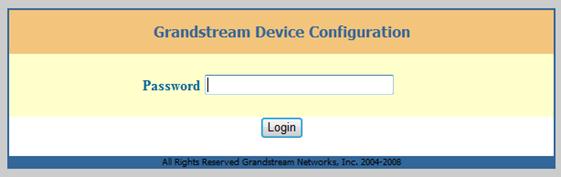

3. В открывшемся окне введите пароль администратора «Admin»

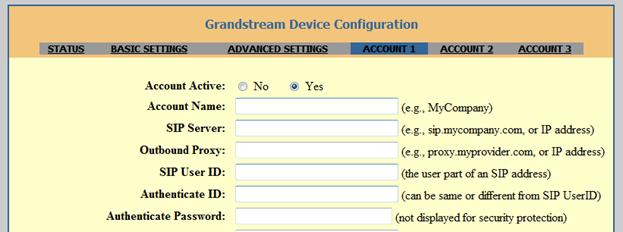

4. В появившемся окне перейдите на вкладку Account 1
5. Введите необходимые значения параметров SIP server, Outbound Proxy FQDN or IP address, User ID, Authentication ID, Password
