Лабораторная работа 13

Схема сброса микропроцессора

Цель работы: Изучить принципиальную схему и функции сигналов схемы сброса микропроцессора в архитектуре РС АТ.

1.Порядок выполнения работы.



1) Рассмотреть схему приведенную на листе 22 (схема сброса микропроцессора).

2) Определить функциональное назначение основных сигналов схемы сброса микропроцессора в архитектуре РС АТ.

3) Построить принципиальную схему сброса микропроцессора в архитектуре РС АТ.

4) Оформить отчет.

2. Основные сведения о схеме сброса микропроцессора в архитектуре РС АТ.

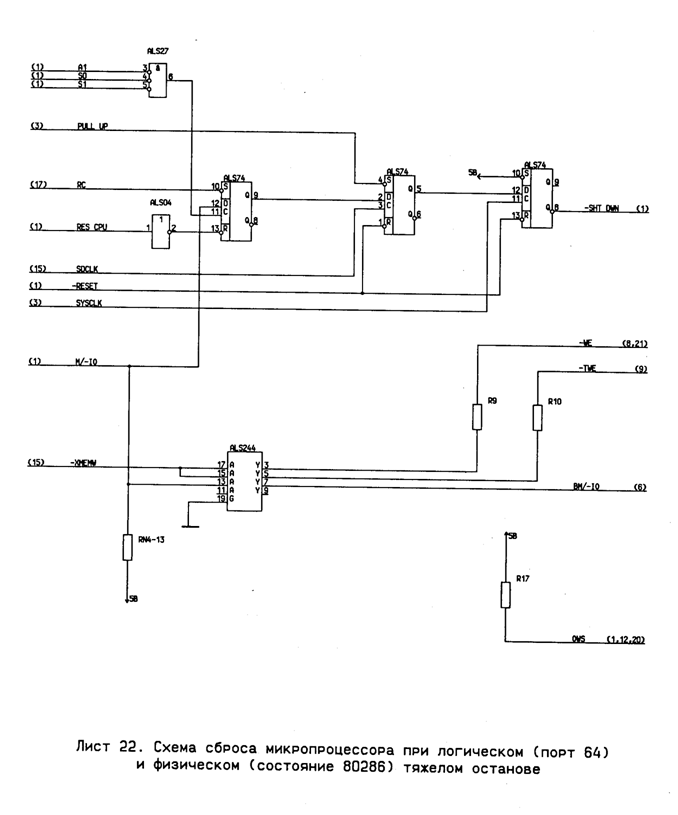

На листе 22 представлена принципиальная схема сброса микропроцессора при SHUTDOWN. П роцедура SHUTDOWN используется для сброса микропроцессора без общего сброса системы. Эта процедура позволяет избежать зацикливания при тупиковых ситуациях. Логический SHUTDOWN выполняется путем записи константы в порт 64 контроллера клавиатуры, при этом активизируется сигнал RC. Такая процедура необходима также для того, чтобы вернуть микропроцессор из защищенного режима в реальный.

Физический SHUTDOWN возникает при обнаружении микрпопроцессором двойной ошибки, которая не может быть им обработана. Например, микропроцессор 80286, работая в защищенном режиме и обнаружив недействительный код операции, переходит на обработку прерывания и читает вектор. Если при этом вектор прерывания не корректен, микропроцессор входит в состояние SHUTDOWN и вывести его из этого состояния можно только извне. По такому сигналу схема на листе 22 формирует сигнал сброса микропроцессора. Сигнал SDCLK представляет собой деленный сигнал SYSCLK и обеспечивает длительность сигнала сброса при SHUTDOWN не менее 16 тактов микропроцессора.

3.Содержание отчета

1) Цель работы.

2) Принципиальная схема сброса микропроцессора в архитектуре РС АТ.

4) Назначение основных сигналов схемы сброса микропроцессора в архитектуре РС АТ.

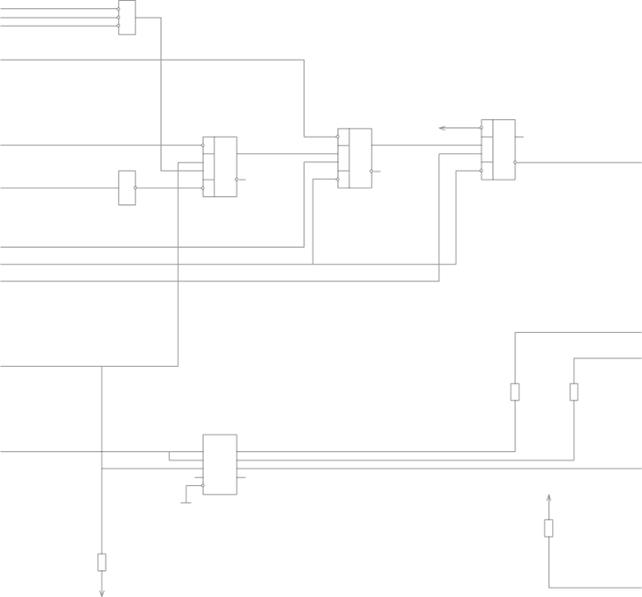

Шаблон для построения принципиальной схемы сброса микропроцессора в архитектуре РС АТ

Вопросы для тестового контроля:

1. Сигнал выбора памяти либо внешних ЗУ:

1) M/-IO; 2) - XMEMW; 3) - TWE;

2. Сигнал, который выставляется исполнителем для информирования о необходимости проведения цикла обмена со вставкой ожидания:

1) OSC; 2)AEN; 3)OWS;

3. 80286 – это:

1) микропроцессор; 2) арифметический сопроцессор; 3) синхронизатор;

4. Какой триггер является основой ALS74:

1) DС; 2) RS; 3) JK;

5. Системный синхросигнал. Выходной сигнал позволяющий синхронизировать работу адаптеров с основным процессорным синхросигналом. Представляет собой меандр с частотой различной для различных:

1) OSC; 2) OWS; 3) SYSCLK;

6. Высокий уровень этого сигнала сбрасывает в исходное состояние оборудование при включении питания, сбои питания или при нажатии кнопки “сброс”.

1) HLDA; 2) REFRESH; 3) RESET;
