Вибрационная безопасность (стр. 4 )

 Допускается проводить измерения в других, более удобных для контроля точках рабочего места, машины, тела оператора, если установлены достоверные взаимосвязи (аналитические зависимости, передаточные функции, коэффициенты, поправки и другие показатели) между выбранным местом измерения и точкой, для которой установлены нормы вибрации.

 6.5 Способ и устройство крепления вибропреобразователя не должны оказывать влияния на характер контролируемой вибрации и вносить погрешности в измерения.

 Предпочтительным креплением вибропреобразователя является резьбовая шпилька.
 Собственная частота закрепленного вибропреобразователя с деталями для крепления должна быть не ниже 2000 Гц при измерении локальной вибрации, 200 Гц при измерении общей вибрации.

 При измерении в диапазоне частот более узком, чем указано в п.2.3.2, собственная частота должна быть не менее удвоенной верхней частоты измеряемого диапазона.

 6.6 Предельная погрешность измерений вибрации не должна быть более +/-3 дБ с вероятностью 0,95.

 6.7 Программа контроля при оценке вибробезопасности на рабочих местах или контроля ВХ машин должна содержать:

 характеристику объекта измерений, правила его выбора;

 условия контроля, при которых проводят измерения;

 виды и характеристики применяемых средств испытаний;

 контролируемые параметры показателей вибрационной нагрузки на оператора или ВХ машины;

 точки и направления измерений;

 способы установки вибропреобразователей;

 тип измерительной аппаратуры и ее погрешность;

 требования к числу наблюдений и времени измерения;

 методику обработки и критерии оценки результатов измерений.

 6.8 Методы измерения вибрации представлены в приложении 9.

 6.9 Периодичность контроля вибрационной нагрузки на оператора при воздействии локальной вибрации должна быть не реже 2 раз в год, общей - не реже раза в год.

 6.10 Контроль вибрационной нагрузки на оператора по спектральному или корректированному по частоте значению контролируемого параметра допускается осуществлять по результатам определения ВХ, например по результатам испытаний ручных машин на стендах.

Приложение 1
(справочное)

Термины, применяемые в стандарте, и их пояснения

Таблица 1

+------------------------------------------------------------------+

¦ Термин ¦ Пояснение ¦

+------------------------------------------------------------------+

1 Вибрационная безопасность Система качественных и количественных

труда показателей и характеристик труда и

формирующих его специфику элементов,

которая обеспечивает отсутствие небла-

гоприятного воздействия вибрации на ор-

ганизм человека-оператора

2 Неблагоприятное воздейст - Проявления воздействия вибрации на че-

вие вибрации на организм ловека-оператора, отрицательно сказыва-

человека-оператора ющееся на его здоровье, работоспособ-

ности, комфорте и других условиях тру-

довой и социальной жизни и оцениваемые

в соответствии с принятыми гигиеничес-

кими, психофизиологическими, социальны-

ми и иными критериями

3 Вибрационная нагрузка на Количественный показатель условий труда

оператора человека-оператора при воздействии на

него вибрации

4 Вибрационная активность Свойство машин и оборудования генериро-

машин (оборудования) вать вибрацию, передаваемую в производ-

ственных условиях на человека-оператора

и (или) поддерживающую конструкцию

5 Элементы производственной Устройства, строительные и другие соо-

среды (в вибробезопасности ружения, производственные объекты, вли-

труда) яющие на возникновение и передачу виб-

рации на рабочее место человека-опера-

тора в процессе труда.

К ним относятся: фундаменты, основания,

перекрытия, здания, производственные

помещения, промышленные площадки и зо-

ны, дороги, агрофоны и т. п.

6 Вибрационная характерис - Количественный показатель вибрационной

тика активности машины, устанавливаемый и

контролируемый для оценки ее техничес-

ких свойств с позиции обеспечения виб-

рационной безопасности труда

7 Регламент вибробезопасного Единый документ, устанавливающий для

ведения работ конкретных производственных условий

воздействия вибрации на работающих (от

отдельных рабочих мест до типовых ситу-

аций в отраслях), полный комплекс пра-

вил, мероприятий исполнителей и ответ-

ственности по обеспечению вибробезопас-

ности труда в соответствии с требовани-

ями нормативно-технической, методичес-

кой и инструктивной документации

8 Опорные поверхности тела Поверхности тела человека, воспринима-

человека ющие вес корпуса в положении сидя (яго-

дицы) или стоя (ступни)

9 Вибробезопасная машина Виброактивная машина, конструкция, тех-

(оборудование, технологичес - нология изготовления и режимы работы

кий процесс) которой обеспечивают санитарные нормы

вибрационной нагрузки на оператора при

всех предусмотренных условиях ее экс-

плуатации без использования методов и

средств виброзащиты вне машины и без

ограничения времени применения машин в

течение смены

10 Показатель превышения ви - Разность логарифмических уровней или

брационной нагрузки на опе - отношение абсолютных значений спект-

ратора ральных или корректированных по частоте

показателей вибрационной нагрузки на

оператора в конкретных производственных

условиях и предельно допустимых значе-

ний, установленных санитарными нормами

для этих условий, и при длительности

рабочей смены 8 ч.

Примечание - В случае применения машин,

имеющих непосредственный контакт с те-

лом (руками) человека-оператора, пока-

затель превышения может быть определен

сравнением ВХ этих машин с предельно

допустимыми значениями по санитарным

нормам, соответствующим условиям конт-

роля этих характеристик

11 Виброопасная профессия Профессия, связанная с условиями труда

при воздействии на человека-оператора

вибрации, при которой вибрационная на-

грузка на оператора превышает предельно

допустимое значение

Приложение 2
(справочное)

Классификация вибрации, воздействующей
на человека-оператора

 1 По способу передачи на человека различают общую и локальную вибрацию.

 Общая вибрация передается через опорные поверхности на тело сидящего или стоящего человека.

 Локальная вибрация передается через руки человека.

 Вибрация, воздействующая на ноги сидящего человека и на предплечья, контактирующие с вибрирующими поверхностями рабочих столов, может быть отнесена к локальной вибрации.

 2 По направлению действия вибрацию подразделяют в соответствии с направлением осей ортогональной системы координат.

 Для общей вибрации направление осей Хо, Yo, Zo и их связь с телом человека показаны на черт.1а. Ось Zo - вертикальная, перпендикулярная к опорной поверхности, ось Хо - горизонтальная от спины к груди; ось Yo - горизонтальная от правого плеча к левому.

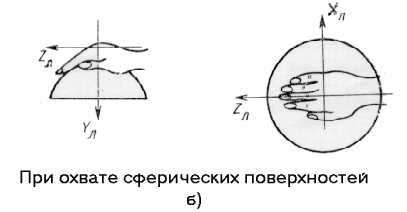

 Для локальной вибрации направление осей Хл, Yл, Zл и их связь с рукой человека показаны на черт.1 б. Ось Xл - совпадает или параллельна оси места охвата источника вибрации (рукоятки, ложемента, рулевого колеса, рычага управления, обрабатываемого изделия, удерживаемого в руках). Ось Zл лежит в плоскости, образованной осью Xл и направлением подачи или приложения силы, и направлена вдоль оси предплечья. Ось Yл направлена от ладони.

 3 По временной характеристике различается:

 постоянная вибрация, для которой спектральный или корректированный по частоте контролируемый параметр за время наблюдения изменяется не более чем в 2 раза (на 6 дБ);

 непостоянная вибрация, для которой эти параметры за время наблюдения изменяются более чем в 2 раза (на 6 дБ).

Направление координатных осей при действии вибрации

Общая вибрация

а)

Локальная вибрация

Черт.1

Приложение 3
(справочное)

Соотношения между значениями виброскорости

и виброускорения и их логарифмическими уровнями

 1. Соотношение  между  значениями  виброскорости,  м с -1,  и их логарифмическими уровнями относительно 5х10 -8 м с -1 приведены в табл.2.

 2. Соотношения между значениями виброускорения, м с -2, и их логарифмическими уровнями относительно 10 -6 м с -2 приведены в табл.3.

Таблица 2

+-------------------------------------------------------------------------------------------------------------------------------+

¦Логариф-¦ Единицы, дБ ¦

¦мический+----------------------------------------------------------------------------------------------------------------------¦

¦уровень ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

¦кратный ¦ 0 ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦

¦10, дБ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

+-------------------------------------------------------------------------------------------------------------------------------+

50 1,6х10_-5 1,8х10_-5 2,0х10_-5 2,2х10_-5 2,5х10_-5 2,8х10_-5 3,2х10_-5 3,5х10_-5 4,0х10_-5 4,5х10_-5

60 5,0х10_-5 5,6х10_-5 6,3х10_-5 7,1х10_-5 7,9х10_-5 8,9х10_-5 1,0х10_-4 1,1х10_-4 1,3х10_-4 1,4х10_-4

70 1,6х10_-4 1,8х10_-4 2,0х10_-4 2,2х10_-4 2,5х10_-4 2,8х10_-4 3,2х10_-4 3,5х10_-4 4,0х10_-4 4,5х10_-4

80 5,0х10_-4 5,6х10_-4 6,3х10_-4 7,1х10_-4 7,9х10_-4 8,9х10_-4 1,0х10_-3 1,1х10_-3 1,3х10_-3 1,4х10_-3

90 1,6х10_-3 1,8х10_-3 2,0х10_-3 2,2х10_-3 2,5х10_-3 2,8х10_-3 3,2х10_-3 3,5х10_-3 4,0х10_-3 4,5х10_-3

100 5,0х10_-3 5,6х10_-3 6,3х10_-3 7,1х10_-3 7,9х10_-3 8,9х10_-3 1,0х10_-2 1,1х10_-2 1,3х10_-2 1,4х10_-2

110 1,6х10_-2 1,8х10_-2 2,0х10_-2 2,2х10_-2 2,5х10_-2 2,8х10_-2 3,2х10_-2 3,5х10_-2 4,0х10_-2 4,5х10_-2

120 5,0х10_-2 5,6х10_-2 6,3х10_-2 7,1х10_-2 7,9х10_-2 8,9х10_-2 1,0х10_-1 1,1х10_-1 1,3х10_-1 1,4х10_-1
