Яркость и контрастность LCD-мониторов не стандартизованы. При этом в центре яркость LCD-монитора может быть на 25% выше, чем у краев экрана. Контрастность LCD-монитора определяется отношением яркостей между самым ярким белым и самым темным черным цветом, является одним из основных параметров дисплея.

По отношению к свету матрица ЖК-дисплея является не активным, а пассивным элементом, она не способна излучать свет, а лишь способна модулировать проходящий через нее. Поэтому позади ЖК-матрицы всегда размещается модуль подсветки, а матрица лишь управляет своей прозрачностью. Регулировка прозрачности осуществляется за счет поворота плоскости поляризации – жидкие кристаллы расположены между двумя сонаправленными поляризаторами: сонаправленность означает, что если свет между ними не изменил свою плоскость поляризации, то он проходит через второй поляризатор без потерь.

Если плоскость поляризации повернута, то световой поток задерживается и соответствующая ячейка будет выглядеть черной. Однако по различным причинам – из-за неидеальности поляризаторов, не идеально точного расположения кристаллов и так далее – задержать весь свет невозможно, а потому какой-то его процент всегда будет проходить через матрицу, слегка "подсвечивая" черный цвет монитора.

Хорошим контрастным соотношением для современных мониторов считается 500-800:1, что обеспечивает воспроизведение живых насыщенных цветов.

Указывая большие цифры, производители явно лукавят, потому как высокие показатели контрастности получают в эталонных производственных условиях, а в реальном же мониторе добавляется влияние его электроники, и в некоторой степени управляется пользователем, регулирующим яркость, контрастность, цветовую температуру и другие параметры, а потому и реальные параметры монитора очень часто не соответствуют заявленным.

Единственный способ определить, подходит ли вам яркость и контрастность конкретного LCD-монитора, это сравнить его яркость с другими LCD-мониторами.

Для первых моделей ЖК-мониторов наиболее "популярной" характеристикой являлось «время отклика».

Как уже говорилось, состояние пиксела в ЖК-панели меняется за счет изменения угла поворота жидких кристаллов под действием приложенного к ним электрического поля. Однако жидкие кристаллы – вещество сравнительно вязкое, поэтому поворот происходит не мгновенно, а за достаточно большое время порядка единиц или даже десятков миллисекунд. Традиционно производители матриц и мониторов измеряют время отклика как суммарное время переключения пиксела с черного на белый и обратно. Измеренное таким образом время отклика является минимальным, какое вообще может показать матрица. Если же, нас интересует переключение пиксела не с черного на белый, а с черного на темно-серый. Тогда, с одной стороны, кристаллам надо повернуться на меньший угол, но, с другой стороны, скорость их поворота пропорциональна напряженности приложенного электрического поля, а именно им и определяется угол поворота – чем меньший угол нам нужен, тем меньше должно быть электрическое поле.

Таким образом, у нас есть две противоборствующие тенденции – уменьшается не только угол поворота, но и его скорость, так что на практике время поворота кристалла (отклика) будет зависеть от соотношения этих тенденций.

Измерить время отклика без использования специального оборудования в домашних услових невозможно, можно лишь субъективно оценить его, запустив какую-нибудь динамичную игру.

Другой традиционной характеристикой проблемой ЖК-мониторов являются углы обзора – если изображение на ЭЛТ практически не страдает даже при взгляде почти параллельно плоскости экрана, то на многих ЖК-матрицах даже небольшое отклонение от перпендикуляра приводит к заметному падению контрастности и искажению цветопередачи.

В то же время все производители на данный момент заявляют, казалось бы, более чем достаточные углы обзора – у большинства моделей мониторов они составляют не менее 160 градусов как по вертикали, так и по горизонтали. Проблема здесь, как и с временем отклика, в том, как эти углы измеряются.

Большинство производителей указывают только вертикальные и горизонтальные углы обзора, в то время как, очевидно, на монитор можно посмотреть и, скажем, справа сверху. Ниже приведен график зависимости контрастности от обоих углов обзора (по данным компании Fujitsu):

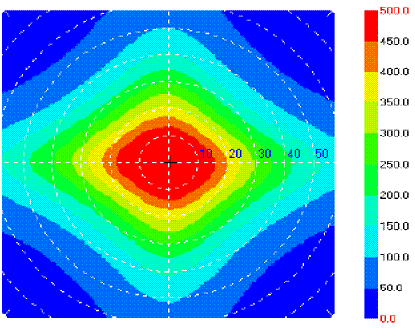

Рис. 555 - График зависимости контрастности от обоих углов обзора.

Еще одной важной характеристикой ЖК-мониторов является цветопередача. С точки зрения цветопередачи производители обычно указывают лишь одну цифру – количество цветов, которое традиционно равняется 16,2 млн. или 16,7 млн. Это не совсем верно – дело в том, что очень многие из выпускаемых сейчас матриц не умеют отображать более 262 тысяч цветов (что соответствует 18 битам, или по 6 бит на каждый из трех базовых цветов). По этой причине производители матриц реализуют в них так называемый FRC (Frame Rate Control) – метод эмуляции недостающих цветов, при котором цвет пиксела меняется с каждым кадром в небольших пределах. Допустим, нам надо вывести цвет RGB:{154; 154; 154}, который наша матрица физически не поддерживает, однако она поддерживает два соседних цвета – RGB:{152; 152; 152} и RGB:{156; 156; 156}. Если теперь поочередно (с частотой кадровой развертки) выводить эти два цвета, то, в результате близости их цветов и инерционности как человеческого глаза, так и самой матрицы мы будем видеть некий усредненный цвет, то есть искомый RGB:{154; 154; 154}. Разумеется, это все же эмуляция, не дотягивающая до полноценной "true color" цветопередачи, а потому в описаниях мониторов с такими матрицами обычно указывают, что он воспроизводит 16,2 млн. цветов – иначе говоря, указание такого количества цветов однозначно говорит о том, что у монитора 18-битная матрица

На практике могут применяться более сложные механизмы FRC, работающие в сочетании с более привычным для пользователей дизерингом (когда нужный цвет формируется несколькими расположенными рядом пикселами с немного различающимися цветами), то есть меняющие на каждом кадре цвет не одного пиксела, а, скажем, группы из четырех пикселов – это позволяет более точно передавать недоступные матрице оттенки цвета, однако суть от этого в общем-то не меняется – "полноцветными" такие матрицы можно называть лишь условно.

Массово производимые ЖК-мониторы плохо защищены от повреждений. Особенно чувствительна матрица, незащищённая стеклом. При сильном нажатии возможна необратимая деградация. Также существует проблема дефектных пикселей. Предельно допустимое количество дефектных пикселей, в зависимости от размеров экрана, определяется в международном стандарте ISO 13406-2 (в России - ГОСТ Р 52324-2005). Стандарт определяет 4 класса качества ЖК-мониторов. Самый высокий класс — 1, вообще не допускает наличия дефектных пикселей. Самый низкий — 4, допускает наличие до 262 дефектных пикселей на 1 миллион работающих.

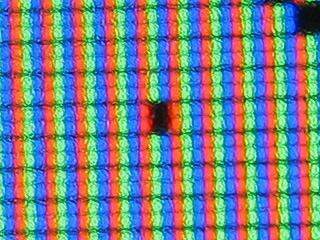

Рис. 12 - Макрофотография типичной ЖК-матрицы. В центре - два дефектных субпикселя (зелёный и синий).

Тем не менее, описанные проблемные места не помешали LCD-мониторам вытеснить с рынка мониторы на основе ЭЛТ, привлекая покупателей компактностью, минимальным энергопотреблением, а с последнего времени и доступной ценой. Исход битвы двух технологий стал ясен после того, как IBM объявила о выпуске монитора с матрицей, имеющей 200 пикселей на дюйм, то есть, с плотностью в два раза больше, чем у CRT-мониторов. Как утверждают эксперты, качество картинки отличается так же, как при печати на матричном и лазерном принтерах. Сравнение LCD-мониторов и CRT-мониторов приведено в таблице.

Параметры	LCD monitor	CRT monitor
Разрешение	Одно разрешение с фиксированным размером пикселей. Оптимально можно использовать только в этом разрешении; в зависимости от поддерживаемых функций расширения или компрессии можно использовать более высокое или более низкое разрешение, но они не оптимальны.	Поддерживаются различные разрешения. При всех поддерживаемых разрешениях монитор можно использовать оптимальным образом. Ограничение накладывается только приемлемостью частоты регенерации.
Частота регенерации	Оптимальная частота 60 Гц, чего достаточно для отсутствия мерцания.	Только при частотах свыше 75 Гц отсутствует явно заметное мерцание.
Точность отображения цвета	Поддерживается True Color и имитируется требуемая цветовая температура.	Поддерживается True Color и при этом на рынке имеется масса устройств калибровки цвета, что является несомненным плюсом.
Формирование изображения	Изображение формируется пикселями, число которых зависят только от конкретного разрешения LCD-панели. Шаг пикселей зависит только от размера самих пикселей, но не от расстояния между ними. Каждый пиксель формируется индивидуально, что обеспечивает великолепную фокусировку, ясность и четкость. Изображение получается более целостным и гладким.	Пиксели формируются группой точек (триады) или полосок. Шаг точки или линии зависит от расстояния между точками или линиями одного цвета. В результате, четкость и ясность изображения сильно зависит от размера шага точки или шага линии и от качества CRT.
Угол обзора	В настоящее время стандартным является угол обзора 150o и выше; с дальнейшим развитием технологий следует ожидать увеличения угла обзора.	Отличный обзор под любым углом.
Энергопотребление и излучения	Практически никаких опасных электромагнитных излучений нет. Уровень потребления энергии примерно на 70% ниже, чем у стандартных CRT-мониторов.	Всегда присутствует электромагнитное излучение, однако его уровень зависит от того, соответствует ли CRT d какому-либо стандарту безопасности. Потребление энергии в рабочем состоянии на уровне 80 Вт.
Интерфейс монитора	Цифровой интерфейс, однако большинство LCD-мониторов имеют встроенный аналоговый интерфейс для подключения к наиболее распространенным аналоговым выходам видеоадаптеров.	Аналоговый интерфейс.
Сфера применения	Стандартный дисплей для мобильных систем. В последнее время начинает завоевывать место и в качестве монитора для настольных компьютеров. Идеально подходит в качестве дисплея для компьютеров, т. е. для работы в Интернет, с текстовыми процессорами и т. д.	Стандартный монитор для настольных компьютеров. Крайне редко используются в мобильном виде. Идеально подходит для отображения видео и анимации.

Тем не менее, существуют и другие технологии, которые создают и развивают разные производители, например технология PDP (Plasma Display Panels), или просто "Plasma".
