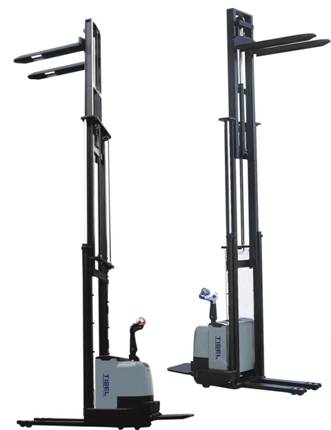

Самоходные ведомые штабелеры Tisel Technics серии ES
Электрические самоходные штабелеры, немецкого концерна TISEL Technics, модельного ряда ES15, грузоподъемностью 1500 кг и высотой подъема до 5500 мм., предназначены для обработки грузопотоков на складах небольших и средних размеров, а также на производственных участках, таможенных и складских терминалов. Минимальные габаритные размеры позволяют использовать модели данной серии в небольших и замкнутых пространства. Совокупность таких качеств как плавность движения, мягкий ход подъема вил, удобное управление – уменьшают риск повреждения перевозимого груза и увеличивают продуктивность и эффективность работы. А плексигластиковое защитное стекло, откидная платформа для оператора и система боковой защиты позволяют снизить усталость оператора и обеспечить безопасность работ при выполнении погрузочно-разгрузочных работ. Функциональные особенности: - автоматическое отключение двигателя подъема, при достижении максимальной высоты подъема вил, что предохраняет двигатель от перегрева и увеличивает срок его службы; -сверхпрочная 24-х вольтовая электрическая система, обеспечивает хорошую скорость движения и подъема вил; -высококачественный гидравлический насос итальянской фирмы HYDRAPP обеспечивает максимальную эффективность деятельности и низкий уровень шума; -все модели штабелеров TISEL серии ES оснащены электромагнитными тормозами, которые активизируются положением ручки управления; -эргономическая, удобная для оператора ручка управления оснащена клавишами передвижения, подъема и спуска вил, клавишей аварийного торможения и клаксоном; -автоматическое снижении скорости при подъеме вил свыше 30 см; - Модернизированный блок компьютерного управления повышает производительность двигателей подъема и движения и уменьшает разряд батареи, увеличивая срок ее службы Комплектация: - Грузоподъемность 1500 кг - Высота подъема вил до 5500 мм - Широкообзорная панорамная мачта -Мачты со свободным ходом вил -Откидная платформа для оператора -Боковая поддержка оператора - Усилитель рулевой системы Sauer-Danfoss (Германия) - Электрический контроллер скорости Curtis -Гидравлический насос HYDRAPP (Италия) -Ведущая шестерёнка: METALROTA, Италия -Регулируемые скорость движения штабелера и скорость подъема вил -Электромагнитный тормоз -Клавиша аварийного отключения -Полиуретановые немаркие колеса и ролики -Индикатор заряда батареи -Эргономическая ручка управления -Защита боковых колес и электродвигателя -Встроеное зарядное устройство -АКБ 280- А/h Соответствует европейским стандартам EN1726-1 и EN1175-1
Power stacker
Самоходные ведомые штабелеры
Таблица грузоподъемности TISEL ES15 Высота подъема H3+H13 Остаточная грузоподъемность (Q) кг. 2700 мм 1500 1100 3200 мм 1100 900 3600 мм 1000 800 4000 мм 900 700 4600 мм 800 550 5000 мм 600 500 5500 мм 500 400 Центр нагрузки (С) мм 600 700
Модель штабелера ES1543 ES 1546 ES 1550T ES1555T Тип привода Электрический Тип управления Ведомый оператором грузоподъемность Q кг 1500 1500 1500 1500 Центр нагрузки С мм 600 600 600 600 Расстояние от спинки по опорных роликов X мм 765 765 765 765 Колесная база Y мм 1420 1420 1514 1514 Нагрузка на ось, с грузом, рередняя/задняя кг 1345/1428 1360/1455 1340/1658 1350/1698 Нагрузка на ось, без груза, передняя/задняя кг 946/324 970/345 950/548 950/548 Тип колес Полиуретан Размер передних колес мм 230x75 230x75 230x75 230x75 Размер задних колес (роликов) мм 80х70 )1 80х70 )1 80х70 )1 80х70 )1 Размер стабилизационного колеса мм 124x60 124x60 124x60 124x60 Колеса: кол-во передних/задних (Х – вед.) 1х+2/4 1х+2/4 1х+2/4 1х+2/4 Колея по центру опорных колес b10 мм 680 680 780 780 Колея по центру роликов b11 мм 395 395 395 395 Высота мачты в сложенном состоянии h1 1955 2105 2220 2480 Свободный ход вил h2 1380 1505 1660 1875 Подъема вил h3 4265 4515 4915 5415 Высота мачты при максимальном подъеме h4 4665 5115 5520 6060 Высота ручки в активном положении min/max h14 мм 684/1287 684/1287 684/1287 684/1287 Высота вил в сложенном состоянии h13 мм 85 85 85 85 Максимальная высота подъема h3+h13 мм 4300 4600 5000 5500 Общая длина l1 мм 2065 2065 2170 2170 Длина до спинки вил l2 мм 915 915 1020 1020 Общая ширина b1 мм 915 915 1040 1040 Размеры вил s/e/l мм 60/180/1150 60/180/1150 60/180/1150 60/180/1150 Ширина между внешними краями вил b5 мм 575 575 575 575 Дорожный просвет по центру колесной базы G мм 25 25 25 25 Рабочий коридор 1000х1200 Ast мм 2354 2354 2472 2472 Рабочий коридор 800х1200 Ast мм 2300 2300 2419 2419 Радиус разворота Wa мм 1710 1710 1800 1800 Скорость движения с грузом/без груза Км/ч 5.0/5.5 5.0/5.5 5.0/5.5 5.0/5.5 Скорость подъема с грузом/без груза Мм/с 106/170 106/170 106/164 106/164 Скорость опускания вил с грузом/без груза Мм/с 96/80 96/80 96/80 96/80 Максимально преодолеваемый уклон % 6/12 6/12 6/12 6/12 Тип тормоза Инверсионный Мощность тягового двигателя kw 1.5 1.5 1.5 1.5 Мощность двигателя подъема kw 3.0 3.0 3.0 3.0 Тип тяговой батареи - 4VBS 4VBS 5VBS 5VBS Вольтаж и емкость АКБ 24/280 24/280 24/350 24/350 Контролер управления T MOSFET MOSFET MOSFET MOSFET Вес штабелера кг 1273 1315 1498 1548 Уровень шума при работе dB 67 67 68 68 Таблица технических характеристик TISEL ES15
