9 – уровень затопления канала: 10 – диэлектрические опоры.

* Количество секций электродов в сечении канала и их расположение определяется расчетным методом.

3- Схема размещения в тепловом канале распределенных анодных заземлителей стержневого типа из ферросилидов, укладываемых вдоль канала.

Приложение М

(рекомендуемое)

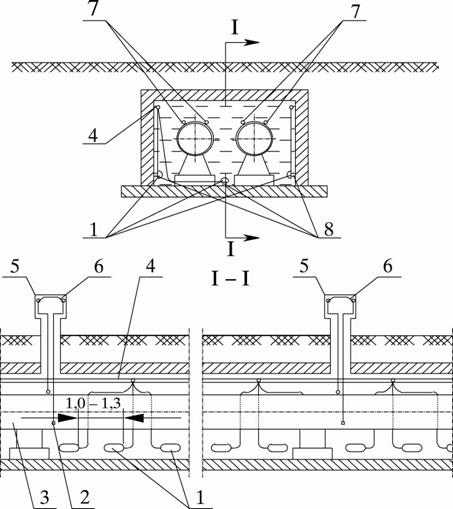

Схема размещения протекторов в тепловом канале

1 – магниевые протекторы; 2 – вспомогательный электрод; 3 – трубопровод;

4 – распределительный кабель; 5 – КИП; 6 – электроперемычка;

7 – магниевые протекторы стержневого типа; 8 – диэлектрические опоры.

1-Схема размещения протекторов в тепловом канале.


Приложение Н

(справочное)

Технические характеристики протекторов

1 - Технические характеристики протекторов из магниевых сплавов без активатора

Тип

протектора

8.2.4.1.1  Габаритные размеры, мм

Место расположения

Масса,

кг

В сечении

Длина

8.3  ПМ-5

75 ´ 100

500

В каналах и камерах

5,0

ПМ-10

100 ´ 130

600

В каналах и камерах

10,0

ПМ-20

155 ´ 175

610

В каналах и камерах

20,0

ПМ-2,7

50 ´ 55

540

В каналах, камерах и футлярах

2,68

2 - Технические характеристики протекторов из магниевых сплавов без активатора

Тип протектора

Габаритные размеры, мм

Масса. кг

Место расположения

диаметр

длина

ПМ-5у

165±4

580

16,0

В каналах и камерах

ПМ-10у

200±4

700

30,0

В каналах и камерах

ПМ-20у

270±4

710

60,0

В каналах и камерах

Приложение П

(справочное)

Стационарные медносульфатные электроды длительного действия

Стационарные медносульфатные электроды длительного действия типа ЭНЕС и ЭСН-МС (рисунок П.1) состоят из пластмассового корпуса 1, заполненного в заводских условиях электролитом 2, незамерзающим при температуре окружающей среды до минус 40 0 С, медного стержня 3, ионообменной мембраны 4 (одной или двух) с защитной сеткой 5, предохранительной трубки 6 с проводниками 7 от медного стержня 3 и наконечников 9. Электроды оснащены датчиком потенциала 8, представляющим собой пластину из ст.3 размером 25 ´ 25 мм, вмонтированную в пластмассовое гнездо, закрепленное на корпусе электрода.

НЕ нашли? Не то? Что вы ищете?

Основные параметры и размеры электрода ЭНЕС и ЭСН-МС следующие:

Переходное электрическое сопротивление электрода,

кОм, в пределах 0,2 ¸ 15

Потенциал по отношению к хлорсеребряному электроду,

мВ 120 ± 30

Диаметр корпуса внутренний, мм, не более 83

Количество электролита в корпусе, см3 290 ¸ 300

Длина проводников, мм 2000 ¸ 3000

Масса электрода полная, кг, не более 0,65

1 - Состав незамерзающего электролита для заполнения электродов ЭНЕС и ЭСН-МС

Обозначение документа

Наименование составной части,

единица измерения

Величина

Вода дистиллированная, см3

200 ± 3

ГОСТ 4165-78*

Медь сернокислая хч или чда, растворяемая в воде, г

Сухой порошок сернокислой меди, г

65 ± 1,5

30 ± 1,5

ГОСТ 19710-83Е

Этиленгликоль первого или высшего сорта, см3

100,0 ±1 ,5

8.3.1.1

1 – корпус; 2 – электролит; 3 – стержень из красной меди; 4 – ионообменная мембрана; 5 – защитная сетка; 6 – предохранительная трубка; 7 – проводники; 8 – датчик потенциала; 9 – наконечники.

Примечание. При контроле эффективности ЭХЗ трубопроводов тепловых сетей датчик потенциала не используется.

1-Стационарный медносульфатный электрод сравнения типа ЭСН-МС или ЭНЕС-1

Приложение Р

(рекомендуемое)

Рекомендуемые формы приемо-сдаточной документации

А К Т

приемки строительно-монтажных работ

_______________________ «___» __________ 200 __г.

(регион)

По адресу ___________________________________________________________________.

Работы выполнены по проекту _________________________________________________.

(наименование организации и № проекта)

Мы, нижеподписавшиеся:

От Заказчика _________________________________________

(должность, фамилия)

От эксплуатирующей организации _______________________________________________

(должность, фамилия)

От строительной организации _________________________________________

(должность, фамилия)

От технического надзора _________________________________________

(должность, фамилия)

От проектной организации __________________________________________

(должность, фамилия)

составили настоящий акт в том, что______________________________________________

___________________________________________ выполнены в соответствии с проектом.

Комиссии были предъявлены следующие узлы строительно-монтажных работ:

1.  Кабельные прокладки

а) кабель от преобразователя до АЗ марки ______________ уложен в траншее на глубине _______ м, длиной __________ м и защищен ______________________________________

____________________________________________________________________________

(покрыт кирпичом, в трубах и т. д.)

По стене здания_______________________________________________________________

(способ прокладки, марка кабеля и длина)

В подвале здания _____________________________________________________________

(способ прокладки, марка кабеля и длина)

б) кабель от преобразователя до КУ марки ______________ уложен в траншее на глубине _______ м, длиной __________ м и защищен ______________________________________

_____________________________________________________________________________

(покрыт кирпичом, в трубах и т. д.)

По стене здания ______________________________________________________________

(способ прокладки, марка кабеля и длина)

В подвале здания _____________________________________________________________

(способ прокладки, марка кабеля и длина)

2.  Анодное заземление

Выполнено по чертежу ________________________________________________________

а) электроды заземления выполнены из __________________________________________

(материал, профиль, сечение)

длиной __________ м, в количестве __________ шт. ________________________________

(с обсыпкой или без обсыпки)

б) внутренний электрод выполнен из _____________________________________________

(материал, профиль, сечение)

_____________________________________________________________________________

(наличие активатора или обсыпки)

в) общее сопротивление растеканию _____________________________________________

3.  Контактные устройства

а) КУ на ___________________ выполнено из _____________________________________

(вид сооружения)

_____________________________________________________________________________

(материал, сечение, профиль)

По чертежу № ___________. Контакт с защищаемым сооружением осуществлен путем _____________________________________________________________________________

_____________________________________________________________________________

Антикоррозионное покрытие на защищаемом сооружении _______________________

_____________________________________________________________________________

б) КУ на ___________________ выполнено из _____________________________________

(вид сооружения)

_____________________________________________________________________________

(материал, сечение, профиль)

По чертежу № ___________. Контакт с защищаемым сооружением осуществлен путем _____________________________________________________________________________

_____________________________________________________________________________

Антикоррозионное покрытие на защищаемом сооружении _______________________

_____________________________________________________________________________

4. Электромонтажные работы

1. Установка _______________________ питается от сети переменного тока напряжением ____________ В, размещена ____________________________________________________

_____________________________________________________________________________

(место, метод крепления)

2. Электропроводка переменного тока выполнена ___________________________________

_____________________________________________________________________________

(марка, сечение, длина кабеля, провод)

Монтаж проводки осуществлен _________________________________________________

(по фасаду, в подвале, в земле и т. д.)

Место подключения ___________________________________________________________

Устройство учета эл. энергии ___________________________________________________

3. Отключающее устройство выполнено __________________________________________

4. Защитное заземление выполнено по чертежу № _________________________________
