Комплекс спаренных РДИ-2/620

Комплекс спаренных РДИ-2/620

Комплекс предназначен для дробления легко-дробимых кусковых материалов низкой и средней твердости (60 ÷ 90 МПа) с влажностью до 30%.

Комплекс может применяться в линиях тонкого измельчения, как первая ступень дробления габаритных кусков материала.

Исходный материал загружается в бункера комплекса и под собственным весом перемещается в зону вращения дисковых роторов. Куски материала, попадая в камеру измельчения, захватываются и измельчаются дисками роторов за счет удара и истирания. Измельченный материал просыпается в зазоры между дисками и отверстиями решетки в разгрузочное устройство.

Диски роторов самоочищаются от материала в центральной зоне камеры измельчения и зонах установки отражателей.

Таблица 1

Технические характеристики

Параметры	Значения
Расчетная производительность, м3/ч (с решеткой/без решетки)	до 40/до 170*
Входящая фракция, мм	до 600
Выходящая фракция dк, мм (с решеткой/без решетки)	-10/-100*
Диаметр роторов (условно), мм	624
Активная длина роторов, мм	763
Условный объем одного загрузочного бункера, м3	3,6*
Габаритные размеры, мм	3172×3600×3487
Масса, кг	10070÷11230*

В зависимости от физических свойств материала (твердость, влажность, грансостав входящего и выходящего материала и т. п.), технические характеристики и конструктивные особенности измельчителя могут меняться.

Загрузку комплекса возможно производить с помощью ленточных питателей различных модификаций в зависимости от места установки и общей компоновки оборудования на помольном участке.

Допускается осуществлять загрузку комплекса исходными материалами погрузчиком или автотранспортом при условии наличии подъездного пандуса и воронки загрузочного склиза. В отдельных случаях может потребоваться решетка-компенсатор.

Комплекс может быть установлен, как в помещении, так и на открытой площадке.

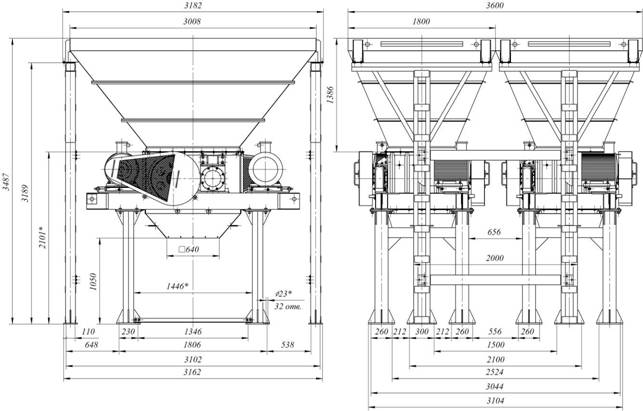

Рис. 1. Габаритные и присоединительные размеры.

Требования к фундаментам:

-  фундаментные болты – М20´500;

-  колодцы под болты – 150´150, h = 550;

-  максимально допустимая нагрузка на опорные стойки измельчителя – 14,8 т;

-  максимально допустимая нагрузка на опорные стойки бункера – 5,0 т;

-  коэффициент динамичности – 1,5 - 1,6.
