Предлагаем вам познакомиться с новой строительной системой, основанной на инновации - «Комплект несъёмной опалубки »

Предлагаем вам познакомиться с новой строительной системой, основанной на инновации - «Комплект несъёмной опалубки ».

Разработчик:

·  Вадим Вадимович Подсевалов

Партнеры:

·  строительная компания

·  кафедра коллоидной химии Университета имени (г. Москва)

·  ГПИ №6 (г. Москва)

·

Производитель линии по изготовлению несъемной опалубки:

·  «АТОМ» www. atom. dubna. ru

Защита прав:

Производство данной несъёмной опалубки защищено патентами на изобретение –

·  «Комплект несъёмной опалубки », патент № 000 срок действия 13 августа 2030 г., патентообладатель ,

·  «Блок Стеновой основной несъёмной опалубки», патент № 000 срок действия 02.07.2023 года, патентообладатель ,

·  «Способ изготовления облицованной декоративной панели плиткой» патент № 000 срок действия 29 октября 2030 года, патентообладатель , ,

·  «Пресс-форма для изготовления панелей из вспенивающихся материалов» патент № 000, патентообладатель срок действия 18 ноября 2020года.

·  «Пресс-стеллажная система для производства изделий из вспенивающихся материалов», патент на изобретение № 000, патентообладатель срок действия патента 03.07.2032года.

·  «Плитка отделочная» патент № 000, патентообладатели: , , срок действия 11 января 2021г.

С патентами можно ознакомиться на сайте РОСПАТЕНТА: http://www1.fips. ru в разделе «открытые реестры».

Актуальность строительной системы.

Несъемная опалубка имеет значительные преимущества и более высокие потребительские качества по сравнению с конкурирующими системами – несъёмными опалубками из пенополистирола, древесной щепы, пенополистиролбетона. Данная разработка получила первое место на конкурсе изобретений в 2011 году в двух номинациях – «Модернизация Строительства» и «Модернизация промышленности строительных материалов». Современные тренды в строительной отрасли обусловливают широкое применение инновационных строительных материалов. Вступление в силу 261 – ФЗ «Об энергоэффективности в строительстве», в соответствии с которым все здания должны отвечать новым требованиям по теплопроводности ограждающих конструкций, придает нашей технологии еще большую актуальность.

Приведённый коэффициент Ro теплопроводности стен, возведенных с использованием несъёмной опалубки, соответствует требованиям СНиП 23-02-2003 и равен 3,5 – 280 милиВт/м2 оС, по желанию заказчика тепловое сопротивление можно увеличить до 7,5 – 150 милиВт/м2 оС, что отвечает и превосходит требования Федерального закона 261-ФЗ «О энергоэффективности в строительстве».

Основные эффекты использования новой строительной системы.

Экономический:

·  Снижение сроков производства работ

·  Меньшая себестоимость готовой ограждающей конструкции

·  Увеличение полезной площади помещений за счет уменьшения толщины стены

·  Готовая отделка фасада на этапе производства

·  Возможность применения низкоквалифицированной рабочей силы.

·  Сокращение транспортных и логистических расходов. Элементы несъёмной опалубки ЭНО имеют малый вес (7кг), что позволяет доставлять на стройплощадку от 500м2 ЭНО (стены) одной еврофурой.

Технологический:

·  Строительство как малоэтажных, так и многоэтажных (до 24 этажей) зданий первой категории без применения крупнотоннажных подъёмных механизмов.

·  Возможность вязки пространственного арматурного каркаса до установки ЭНО механизированным способом, и производить его приёмку по качеству технадзором до установки ЭНО.

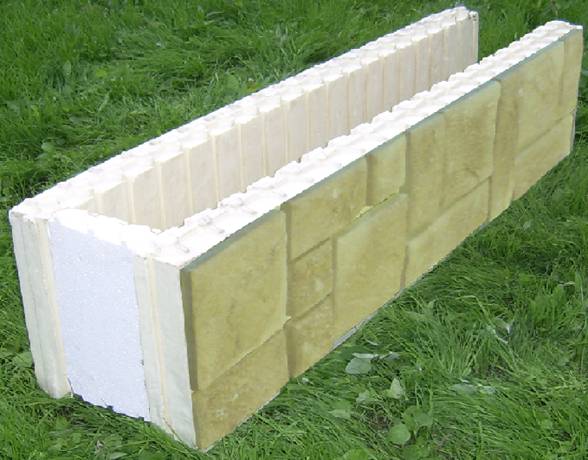

·  Применение ЭНО позволяет строить здание любой конфигурации, поскольку является блочно-модульным с размером одного элемента 1,2*0,3 метра.

·  Возможность заливки бетона, пенобетона на весь периметр и всю высоту этажа.

·  Нет необходимости применения башенного крана для подачи (перестановки) опалубки при строительстве.

·  ЭНО с фасадной (лицевой) стороны облицована керамогранитом или клинкером при желании заказчика, а с внутренней стороны СМЛ (стекломанезитовый лист) или ГСП (гипсостружечная плита) при желании заказчика, что уменьшает применение «мокрых процессов» на стройплощадке.

·  ЭНО при поставке к месту монтажа имеют на своей декоративной поверхности защитную ПВХ плёнку, защищающую декоративный слой, что исключает загрязнение декоративных поверхностей при строительно-монтажных работах.

·  Элементы собираются и скрепляются между собой в блоки очень быстро и точно по принципу конструктора «ЛЕГО», и режутся по необходимости при монтаже, что увеличивает производительность труда. ЭНО имеют монтажные сопрягаемые элементы, что позволяет точно позиционировать их относительно друг друга. Точность изготовления ЭНО на заводе 0,15мм.

·  Не требуется удаления с монолитных поверхностей распалубочных масел для дальнейшей декоративной отделки, так как отделка уже произведена.

·  Система позволяет формировать перекрытия размером до 12 метров с распределенной нагрузкой 1100 кг/м². Это дает возможность строить помещения размером от 12Х12 до 12Х40 метров без внутренних перегородок, столбов, опор, не применяя дополнительные опорные балки. Что в свою очередь не отражается на потолках в помещениях они остаются ровные, причем мы перекрываем действующий СНиП по нагрузкам на перекрытия даже для торговых центров, многоуровневых стоянок и производственных площадей.

Потребительский:

·  Эстетичные фасады зданий и сооружений, облицованные с высокой точностью в заводских условиях.

·  Возможность применения широкого спектра облицовочных материалов, как с фасада так и с внутренней стороны стены.

·  Позволяет строить в любых климатических зонах, со сроком службы зданий более100лет.

·  Повышенная жесткость и качество скрепления фасадов с внутренними несущими конструкциями посредством арматуры. Фасад имеет монолитную структуру заодно с несущими конструкциями, что повышает надежность таких зданий, особенно в сейсмоопасных районах.

·  Применение ЭНО для изготовления межэтажных перекрытий позволяет изготавливать ровные высокоточные потолки, с повышенной шумоизоляцией перекрытий.

·  Все материалы применяемые при изготовлении ЭНО экологически чисты и рекомендованы к применению в пищевой промышленности и детских, дошкольных учреждениях.

·  В доме построенном с использованием ЭНО летом прохладно, а зимой тепло.

·  Новая строительная система оптимальна для строительства энегроэффективных зданий.

Вывод использование данной технологии позволит: получить значительное снижение себестоимости строительства, и в 3-5 раз сократить срок строительства, т. е. решить главные проблемы при строительстве в РФ.

МОБИЛЬНЫЙ ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС ВКЛЮЧАЕТ В СЕБЯ:

Пятнадцать 20-ти футовых контейнера. Электронный блок управляющая процессом: сервер, блоки управления, устройства позиционирования – 1 штука. Заливочная машина высокого давления – 1 штука. Робот манипулятор – 1 штука. Компрессорная станция – 1 штука. Чилер, фанкойл – 1 штука. Пресс-стеллажная система – 1 штука. Пресс-форма для производства стенового блока внутреннего – 24 штуки. Корректор в Пресс-форму для изготовления доборного блока (внутренний) – 5 штук. Универсальная перенастраиваемая пресс-форма для производства стенового блока наружного, производство как необлицованных, так и облицованных наружных блоков плиткой или клинкерной плиткой с имитацией кирпичной кладки в разбег – 24 штуки. Элемент корректор в пресс-формы наружного блока для изменения его толщины 24 штуки. Пресс-форма элемента ограничительного торцевого – 1 штука. Пресс-форма элемента ограничительного горизонтального для формирования надпроёмных перемычек – 1 штука. Парогенератор для промывки форм – 1 штука. Линия производства штрипса – 1 штука. Технологический регламент на производство стеновых ЭНО. Технические условия на проектирование зданий и сооружений с использованием ЭНО. Технические условия на производство строительно-монтажных работ с использованием ЭНО.

Всё оборудование установлено в контейнерах-трансформерах, смонтированных 3х5, в единый производственный комплекс, обеспечивающий работу линии непосредственно на стройплощадке круглогодично.

Расчёта общей производительности линии	Минут в смену	Одна форма в смену	Штук в смену
Количество рабочих дней в месяце	26	420	23 штуки	1104
Количество производственных смен	3
Продолжительность рабочей смены, час	7
Продолжительность одного цикла, мин.	18
Формы универсальные (фасадные) шт.	24	552
Формы внутренние (внутренние), шт.	24	552
Ежемесячная производительность линии, м2 фасадной стены в три смены
Панель, выполненная	В смену штук	Три смены штук	В месяц штук	Площадь м2 одной панели	Количество м2 в месяц	Итого м2 стен в месяц
На универсальной форме, шт.	550	1650	42'900	0,36	15444	15000
На внутренней форме, шт.	550	1650	42'900	0,36	15444

Производственный персонал 9 человек в смену
1	Сменный мастер	1
2	Оператор	1
3	Техник	4
4	Разнорабочий	3

При объеме производства одной линии 15 000м2 стен в месяц, возможно построить:

·  500 – 600 стандартных (200м2) коттеджей в год

·  100 000 – 120 000м2 жилья в многоквартирных домах

Вся произведенная продукция будет сопровождаться следующим пакетов документов: Сертификат соответствия ГОСТ Р, Сертификат соответствия РСС Росстроя, Сертификат пожарной безопасности, Санитарно-эпидемиологическое заключение, Альбомом технических решений, АКТами и Протоколами испытаний, что подтвердит полное соответствие построенных зданий из ЭНО всем СНиПам, ГОСТам и ФЗ.
