Контрольная работа
Задание 1. Анализ электрической цепей постоянного
тока
Схема электрической цепи выбирается согласно варианту заданному преподавателем. Параметры электрических элементов заданы в табл. № 1.
Требования к оформлению смотреть в прил.
1. В исходной схеме определить количество узлов, ветвей.
2. Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа и обосновать выбор этих уравнений.
3. Преобразовать схему электрической цепи с учетом того, что одно их сопротивлений равно нулю или бесконечности.
4. Для преобразованной схемы составить систему законов Кирхгофа и найти токи в ветвях.
5. Найти токи во всех ветвях преобразованной цепи используя метод узловых потенциалов.
6. Результаты расчетов двумя методами сравнить и свести в таблицу.
7. Определить показание вольтметра.
8. Составить баланс мощностей для преобразованной цепи.
9. Построить в масштабе потенциальную диаграмму для внешнего контура.
Вариант выбирается по списку группы. С 1 по 30 вариант R6 = 0, с 31 по 60.
R6 = ∞ (номиналы элементов 31 варианта соответствует 1 варианту и. т.д ).
Таблица1
Вариант | Е1 В | Е2 В | Е3 В | R01 Ом | R02 Ом | R03 Ом | R1 Ом | R2 Ом | R3 Ом | R4 Ом | R5 Ом | R6 Ом |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 | 22 55 36 16 14 20 5 10 6 21 4 4 16 48 12 12 8 72 12 12 9 15 54 36 30 12 30 20 56 40 | 24 18 10 5 25 22 16 6 20 4 9 24 8 12 36 6 6 12 48 30 6 63 27 9 66 30 16 15 10 30 | 10 4 25 32 28 9 30 24 4 10 18 6 9 6 12 40 36 4 6 9 27 6 3 24 9 25 10 30 25 100 | 0,2 0,8 0,4 – 0,9 0,1 0,4 – 0,8 0,7 – 0,9 0,6 0,8 – 0,9 – 0,2 – – – 0,7 0,5 – – 1,0 – 2 0,8 – | – – – 0,6 1,2 – 0,7 0,3 – 0,2 0,3 0,6 – 1,4 0,4 – 1,5 – 1,0 1,2 0,9 – – 0,7 0,4 – 1,2 – – 0,5 | 1,2 0,8 0,5 0,8 – 1,1 – 1,2 0,6 – 0,5 – 1,2 – 1,2 0,6 0,4 0,5 0,8 1,2 0,8 1,3 1,2 1,0 0,8 1,0 1,5 1,2 2 0,5 | 2 8 4 9 5 1 6 3,5 4 5 2,7 9,0 2,5 4,2 3,5 2,0 3,0 6,0 2,5 3,5 4,5 5,0 8,0 3,0 6,0 10 12 5 6 3 | 1 4 8 3 2 2 4 5 6 7 10 8 6 4 5 3 2 1 1 2 2 3 3 4 4 5 5 3 8 4 | 8 3 3 2 8 6 3 6 4 2 4 1 6 2 1 8 1 10 4 3 8 1 1 2 2 1 3 5 6 4 | 4 2 1 4 2 3 2 6 4 8 8 6 5 12 5 5 6 4 15 3 13 2 4 1 2 10 10 6 8 11 | 10 4 2 1 2 8 5 3 3 1 10 10 10 6 6 7 8 12 2 1 4 12 2 5 7 6 8 12 10 8 | 6 4 7 5 6 4 3 1 3 1 2 4 5 2 9 8 6 4 2 3 3 3 2 1 3 4 5 5 6 3 |

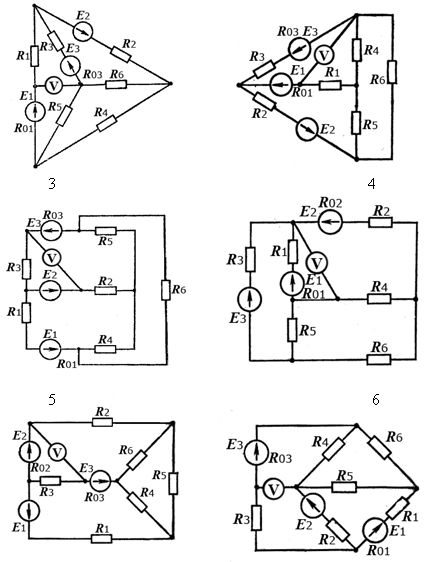

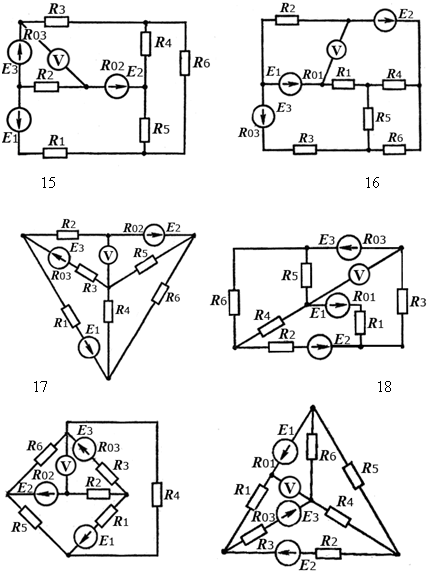

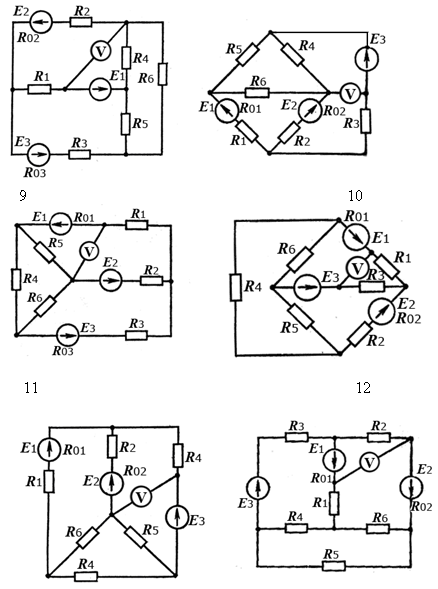

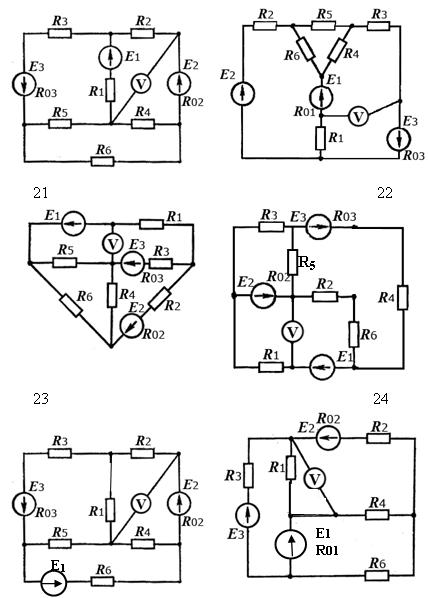

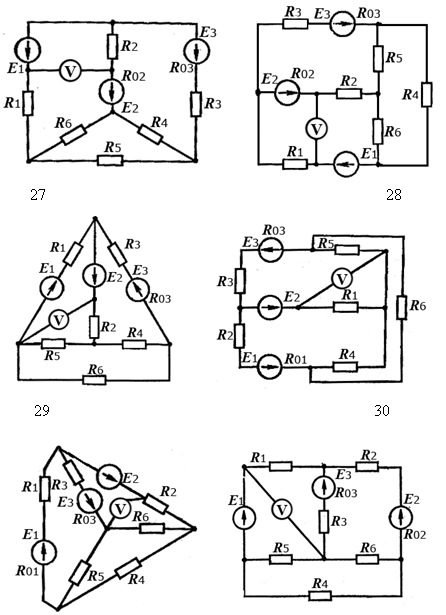

Схемы электрических цепей
1 2
 |
7 8
13 14
19 20
25 26
Задание 2. Анализ электрической цепи переменного
синусоидального тока
Схема электрической цепи выбирается согласно варианту
Параметры электрических элементов заданы в табл. № 3.
1. Для электрической цепи составить систему уравнений по законам Кирхгофа в дифференциальной и символической формах.
2. Рассчитать любым методом значения токов в ветвях.
3. Построить топографическую диаграмму.
4. Определить потребляемую и реактивные мощности. Составит баланс мощности и определить коэффициент мощности.
Записать выражение мгновенного значения тока в и мгновенное значение напряжения на узлах цепи. Построить волновые характеристики величин указанных в табл.2.(в скобках указаны ветви, в которой находится элемент)
Вариант выбирается по списку группы. Для вариантов 1- 30 вариант Е1=0, с 31 по 60 Е2=0.
Таблица 2
№ варианта | Ветвь для определения тока | u(t) на элементе | № варианта | Ветвь для определения тока | u(t) на | № варианта | Ветвь для определения тока | u(t) на элементе |
1 | 1 | C | 11 | 3 | C | 21 | 3 | R(2) |
2 | 1 | C | 12 | 2 | C | 22 | 3 | C(3) |
3 | 1 | L | 13 | 3 | C | 23 | 1 | C |
4 | 1 | R(1) | 14 | 3 | L | 24 | 3 | L(3) |
5 | 1 | L | 15 | 1 | R(1) | 25 | 2 | R(2) |
6 | 1 | C1 | 16 | 1 | R(1) | 26 | 1 | R |
7 | 1 | R(3) | 17 | 3 | L | 27 | 2 | L1 |
8 | 1 | C | 18 | 3 | C | 28 | iL1 | L1 |
9 | 1 | R(2) | 19 | 1 | L | 29 | iL | L |
10 | 1 | L | 20 | 3 | C | 30 | iIL1 | uL! |
Таблица 3
R Ом | L Гн | L1 Гн | C мкФ | C1 мкФ | Е1 В | Ψ1 град | Е2 В | Ψ2 град | f Гц |
50 | 0,1 | 0,3 | 30 | 50 | 100 | 80 | 200 | -135 | 100 |

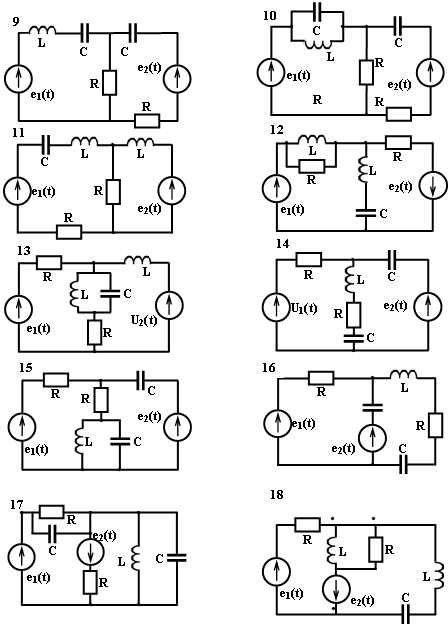

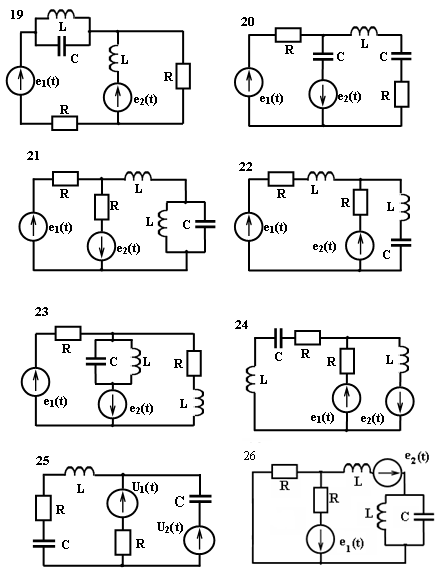

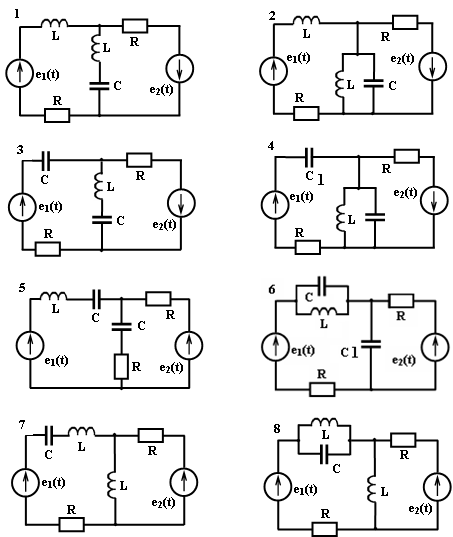

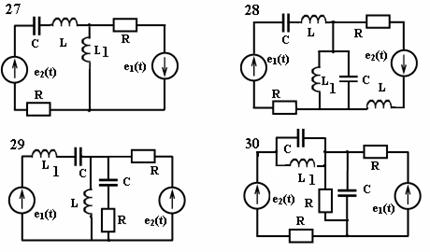

Схемы электрических цепей
 |
 |
ание 3. Анализ трехфазных цепей при соединении звездой
К трехфазному генератору, создающему симметричную трехфазную систему синусоидальных ЭДС, фазы которого соединены по схеме «звезда», подключена нагрузка, соединенная звездой с нейтральным проводом. Сопротивления фаз нагрузки Zа, Zb, Zс - последовательно соединенные R, L, C - элементы, состав которых в каждой фазе согласно варианту приведен в табл. 3.1. Сопротивления нейтрального и линейных проводов равны нулю.
Задание:
1. По составу элементов каждой фазы начертить принципиальную схему трехфазной электрической цепи.
2. Рассчитать фазные и линейные токи и напряжения полнофазного режима цепи. Определить активную и реактивную мощности нагрузки. Построить векторную диаграмму токов и напряжений.
3. Рассчитать линейные и фазные токи и напряжения неполнофазного режима цепи, согласно данным табл.3.1. Построить векторную диаграмму токов и напряжений. Если неполнофазный режим обусловлен коротким замыканием в фазе, то нейтральный провод отключается.
 |
Таблица 3.1
№ вар. | Zа | Zb | Zс | Неполнофазный режим |
1 | XL R | R | XC R | Za = 0 |
2 | XC R | XL R | R | Zc = ∞ |
3 | XL XC | XC R | XL XC R | Zb = 0 |
4 | XL | XL XC | XC R | Za = ∞ |
5 | XC | XL XC R | XL R | Zc = 0 |
6 | XL XC R | XL | R | Zb = ∞ |
7 | R | XC R | XL R | Za = 0 |
8 | XL R | XL | XC | Zc = ∞ |
9 | XC R | XL R | XC | Zb = 0 |
10 | R | XC R | XL R | Za = ∞ |
11 | XL XC | XC R | XL | Zc = 0 |
12 | XC | XL R | XL XC R | Zb = ∞ |
13 | XL XC R | XL | R | Zb = 0 |
14 | XL | XL XC R | XC R | Za = 0 |
15 | XL XC R | XC | XL R | Zc = ∞ |
16 | XL R | XC | XL | Zb = 0 |
17 | XL | XC R | R | Za = ∞ |
18 | XL XC | R | XL | Zc = 0 |
19 | R | XL R | XC R | Zb = ∞ |
20 | XC R | XL R | XL | Zc = ∞ |
21 | R | XL XC R | XL R | Za = 0 |
22 | XL R | XC | XC R | Zc = ∞ |
23 | XL XC R | R | XL | Zb = 0 |
24 | XC R | XL | XL XC R | Za = ∞ |
25 | XL | XC R | XC R | Zc = 0 |
26 | XL XC R | R | XL | Za = ∞ |
27 | XC | XC R | XL R | Zb = ∞ |
28 | XL R | XL | XC R | Za = 0 |
29 | XC R | XL XC R | R | Zc = ∞ |
30 | R | XC R | XL XC R | Zb = 0 |
31 | XL XC R | XC | XL R | Za = ∞ |
32 | XL R | XC | XL | Zb = ∞ |
33 | XL | XC R | R | Za = ∞ |
34 | XL XC | R | XL | Zc = ∞ |
35 | R | XL R | XC R | Zb = ∞ |
36 | XC R | XL R | XL | Zc = ∞ |
37 | R | XL XC R | XL R | Za = ∞ |
38 | XL R | XC | XC R | Zb = ∞ |
39 | XL XC R | R | XL | Za = ∞ |
40 | XC R | XL | XL XC R | Zc = ∞ |
41 | XL | XC R | XC R | Zb = ∞ |
42 | XL XC R | R | XL | Zc = ∞ |
43 | XC | XC R | XL R | Za = ∞ |
44 | XL R | XL | XC R | Zb = ∞ |
45 | XC R | XL XC R | R | Zc = ∞ |
46 | R | XC R | XL XC R | Za = ∞ |
47 | XL R | R | XC R | Za = ∞ |
48 | XC R | XL R | R | Zb = ∞ |
49 | XL XC | XC R | XL XC R | Za = ∞ |
50 | XL | XL XC | XC R | Zc = ∞ |
51 | XC | XL XC R | XL R | Zb = ∞ |
52 | XL XC R | XL | R | Zc = ∞ |
53 | R | XC R | XL R | Za = ∞ |
54 | XL R | XL | XC | Za = ∞ |
55 | XC R | XL R | XC | Za = ∞ |
56 | R | XC R | XL R | Zb = ∞ |
57 | XL XC | XC R | XL | Zc = ∞ |
58 | XC | XL R | XL XC R | Zb = ∞ |
59 | XL XC R | XL | R | Zc = ∞ |
60 | XL | XL XC R | XC R | Za = ∞ |
