Инструкция по работе с лазерным гравером Raylogic 304 mini

Меры предосторожности

·  Пользователи должны внимательно ознакомиться с данным руководством перед началом эксплуатации устройства. Необходимо четко следовать указаниям. Не разрешается работать лицам, не имеющим опыта эксплуатация данного оборудования;

·  Станок использует IV LASER (лазерный радиант), данный тип лазерного излучения может привести к следующим последствиям:

o  возгорание находящихся рядом воспламеняющихся материалов;

o  различные рабочие материалы могут стать источникам испарения опасных элементов в процессе работы лазерного станка и термической обработки материалов непредназначенных для лазерной обработки;

o  лучи прямого лазерного излучения могут причинить вред.

Месторасположение станка должно быть снабжено оборудованием для пожаротушения, поэтому запрещено хранение рядом с устройством горючих и взрывчатых веществ. Только персонал, прошедший необходимое обучение соответствующим правилам управления, может работать на этом оборудовании.

·  Обрабатываемый материал и выпускаемая продукция должны быть предназначены для лазерной обработки;

·  Наличие высокого напряжения и других потенциальных опасностей в устройстве не позволяет не профессионалам осуществлять сборку станка;

·  Оператору станка запрещено покидать устройство во время его работы, устройство должно быть отключено по окончанию работы.

·  Запрещено открывать крышки оборудования во время его эксплуатации.

НЕ нашли? Не то? Что вы ищете?

·  Удостоверьтесь, что лазерная установка заземлена.

·  Запрещены использование сильно отражающих материалов во избежание отражения лазерного луча на человека (советуем разместить поблизости с рабочей зоной средства для пожаротушения).

·  Оператор станка должен внимательно следить за работой устройства во время его эксплуатации, при возникновении непредвиденных ситуаций устройство должно быть отключено от сети.

·  Устройство должно быть устойчиво установлено, его необходимо хранить в сухом, незагрязненном месте, также необходимо избегать перепадов напряжения и электрических наводок, температура среды должна быть 5-40, влажность – 5-80% .

·  После окончания работы станка необходимо смазывать направляющие станка специальной смазкой, а линзу и зеркала протирать специальным средством для чистки оптики.

·  Внимательно следитеза охлаждением лазерного излучателя, нормальной циркуляцией чистой воды, температурой воды.

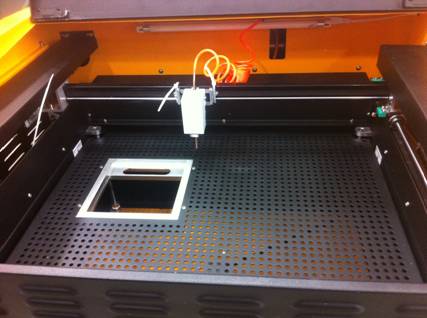

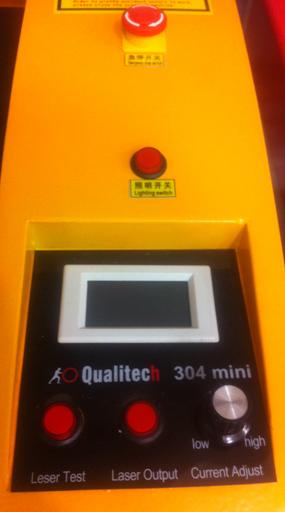

Описание функций станка

Включение/выключение подсветки рабочего поля


Тест лазера

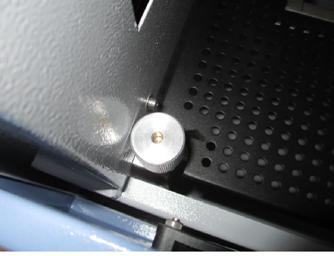

Устройство для ручной регулировки подъемного стола


Описание функций программного обеспечения CorelLASER
для станков 304 mini

Главное меню программы:

После установки и запуска программы-плагина вы можете увидеть представленное выше меню, которое, как правило, будет располагаться в правом-верхнем углу верхней панели CorelDRAW.

Слева-направо кнопки обозначают:

CorelDRAW settings – настройки экспорта изображений из CorelDRAW

Engraving – Открытие настроек для гравировки слоя, там же можно перейти в режим резки

Cutting – Открытие настроек для резки слоя, там же можно перейти в режим

гравировки

Device initialize – Меню настройки станка

Task waiting – Ожидающие выполнения задания/слои. Пауза/Продолжить.

Reset – Возврат головыв машинный ноль.

Stop – Остановка выполняемых заданий. Сброс задания.

About – О программе

Как правило при первом подключении станка надо внести коррективы в его настройки.

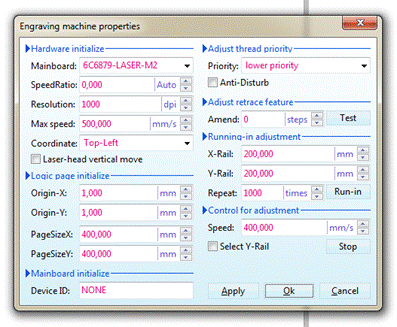

Меню настройки станка:

Здесь нас интересуют следующие позиции:

1)  Mainboard – тип и точная модель материнской платы. Для модели 304 мини используется версия 6C6879-LASER-M2Resolution – Разрешение при гравировке в dpi

2)  Max speed – Максимальное ограничение скорости перемещения станка, мм/с (обычно не имеет смысла ставить больше 500мм/с)

3)  Coordinate – Положение машинного нуля на рабочем поле. Определяется положением концевых датчиков, в моделях 304 мини, как правило, находится в правом-верхнем углу

4)  Origin-X – Точка начала по оси Х, мм

5)  Origin-Y – Точка начала по оси Y, мм

6)  PageSizeX – Размер макетной страницы по оси X

7)  PageSizeY – Размер макетной страницы по оси Y

8)  Device ID – Идентификационный номер лазерного станка, подгружается автоматически с USB-ключа

9)  X-Rail – Максимальное поле по оси X

10)  Y-Rail – Максимальное поле по оси Y

11)  Speed – Скорость перемещения по оси X (вместе с отмеченной галочкой Select Y-Rail мы сможем задать скорость перемещения по оси Y)

12)  Apply — Запоминает внесенные нами изменения

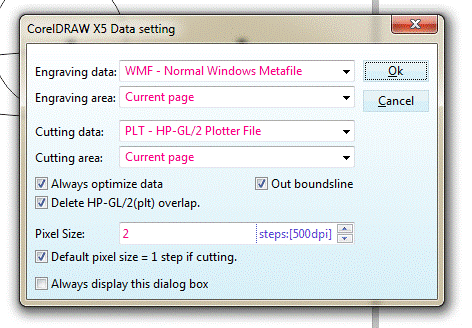

Меню настроек экспорта изображений из CorelDRAW.

1.  Engraving data – Формат экспорта данных для гравировки (нужно выбрать из выпадающего списка нужный формат)

2.  Engraving area – Область, которую нужно отправить на гравировку (Варианты — все страницы, текущая страница, только выделенная область)

3.  Cutting data – Формат экспорта данных на резку (выбирается из выпадающего списка)

4.  Cutting area – По аналогии с гравировкой — выбор области вывода — все страницы, текущая, выбранная область

5.  Always optimize data – Всегда оптимизировать данные при экспорте. В случае активации будет пытаться оптимизировать все изображения для лучшего вывода

6.  Delete HP-GL/2(plt) overlap – При отметке программа будет пытаться убрать все накладывающиеся друг на друга линии в кривых.

7.  Out boundsline – Объединение фигур в одну в местах наложения линий их границ.

8.  Pixel size – Размер пикселя при выводе изображения, аналог масштабирования изображения

9.  Default pixel size – Использовать настройки размера пикселя по умолчанию

10.  Always display this dialog box – Всегда показывать это окно настроек перед подготовкой задания.

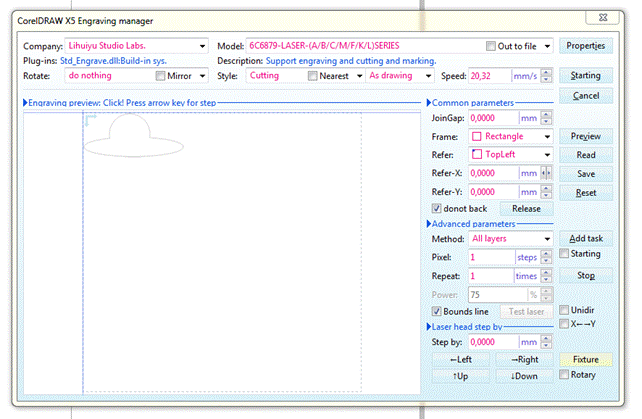

Меню настроек вывода гравировки/резки:

Оба меню могут быть вызваны как при нажатии на соответствующую кнопку, так и переключением между окнами в соответствующим меню.

Company – Компания-производитель лазерного станка Model – Модель материнской платы лазерного станка Properties – Переход в меню настроек материнской платы Rotate – Поворот изображение и возможность его отзеркалить Style – Метод обработки, 3 варианта — Гравировка, резка, маркировка. В данном меню вы выбираете что именно вы будете делать с вашим изображением. Также после выбора метода обработки можно выбрать способ выведения изображения: рисунок, слой, сначала малые элементы, затем большие, либо наоборот, сначала большие, потом малые, далее можно выводить объекты изнутри наружу, либо идти по кратчайшему пути Speed – Скорость обработки изображения. При гравировки, как правило, она значительно выше, чем при резке. Starting – Начать обработку Cancel – Остановить обработку JoinGap – Замыкание разомкнутой линии, когда расстояние разрыва меньше или равно значению параметра, которое вы установили в мм. Frame – Рамка, обозначающая габариты изображения, в выпадающем списке есть её варианты. Preview – Показать рамку изображения Refer – Какую точку мы будем использовать для ориентира (9 вариантов выпадающего меню). Эта точка будет считаться начальной и именно её мы будем искать на рабочем поле. Refer-X – Отступ от точки начала по оси X Refer-Y – Отступ от точки начала по оси Y Read – Считать файл Save – Сохранить файл Reset – Сброс настроек для файла donot back – Не возвращение в машинный ноль перед выполнением задания. Method – Метод вывода изображения (по слоям или все сразу) Pixel – масштабирование изображения (проверить) Repeat – Количество повторов Step by – Разрешение (расстояние между двумя соседними линиями при гравировке) Left/right/up/down – перемещение лазерной головы и изображения по полю обработки Rotary – Подключено ли устройство для круговой гравировки
