Инструкция по программированию

модуля управляющего АВЛГ 525.25.00 всех исполнений

Для выполнения операций программирования необходимы:

1.  Персональный компьютер (ПК) с операционной системой Windows с установленным на него специальным драйвером и управляющей программой Lite FET-Pro430 Elprotronic.

2.  Аппаратный программатор АВЛГ 787.00.00-01.

Первоначальная установка и настройка программного обеспечения (ПО) на ПК:

1. Из папки Driver запустить DRIVERXINSTALL. exe на выполнение, дождаться завершения инсталляции драйвера.

2. Из папки FET-Pro430-Lite запустить Setup. exe и проинсталлировать программу Lite FET-Pro430 Elprotronic (на рабочем столе появится соответствующий ярлычок).

3. Запустить программу Lite FET-Pro430 Elprotronic– откроется окно программы (см. рисунок ниже), выбрать пункт меню Setup / Connection/Device Reset, кликнуть в рамке <Final Target Device option> на <Reset and start the application program>, выбрать нужный LPT-порт, к которому будет подключаться аппаратный программатор АВЛГ 787.00.00-01, нажать кнопку “OK”.

4. Выбрать в рамке <Microcontroller Type> в поле <Group> значение "MSP430F4xx".

Первоначальная установка и настройка программного обеспечения завершена.

Программирование модуля:

1. Подключите программатор АВЛГ 787.00.00-01 к ПК.

2. Подключите аккумулятор к модулю.

3. Соедините модуль (разъем черного цвета XS2) и программатор с помощью плоского шлейфа типа FFC(шлейф устанавливается синей подложкой вверх).

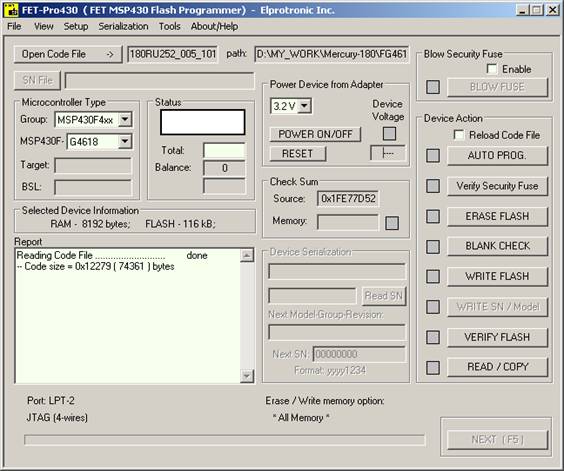

4. Запустите на ПК программу Lite FET-Pro430 – откроется окно программы (см. рисунок ниже).

5. В зависимости от установленного в модуле микроконтроллера, указанного в спецификации соответствующего исполнения модуля, выберите в рамке <Microcontroller Type> в поле <MSP430F->:

– значение "449" для микроконтроллера MSP430F449;

– значение "G4618" для микроконтроллера MSP430FG4618;

6. Нажмите на кнопку <Open Code File> и выберите необходимый файл прошивки (например 180RU001_090505.hex).

7. Нажмите кнопку «AUTO PROG»

Начнется выполнение операций необходимых для программирования прошивки в микроконтроллер модуля – ход и результат завершения операций смотрите окно Report. Дождитесь окончания программирования прошивки – появится сообщение:

-------- D O N E --- ( run time = 39.3 sec.)

--- Resetting Target device ---

--- Start application program ---

8. После окончания программирования микроконтроллера отсоедините шлейф программатора от модуля.

9. Включите тумблер питания модуля. Убедитесь в наличие на дисплее модуля сообщения Err200.

10. Выключите тумблер питания модуля, при необходимости отключите от модуля аккумулятор.


Программирование успешно завершено.
