Электромагнитный привод МТР-073.
Устройство и настройка.
Общее устройство машины контактной точечной сварки МТР-073 показано на рис.1.
Машина состоит из корпуса 1, внутри которого находятся системы, обеспечивающие работу машины: сварочный трансформатор, электромагнитный привод сжатия электродов, система охлаждения, тиристорный контактор, силовая электрика, автоматические выключатели, переключатель сварочного тока, регуляторы, клеммники и т. д.
Задняя верхняя панель 2 откидывается и открывает доступ к регулировкам величин раствора электродов и усилия сжатия.
|
Педали управления: левая 10 - вспомогательная, правая 11 - основная.
Чтобы получить доступ к элементам настройки механической части машины, нужно откинуть заднюю верхнюю панель 2 (рис.1).

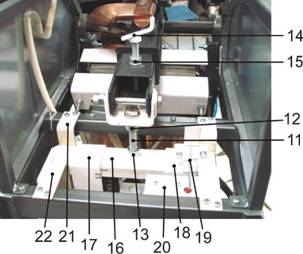

Вид машины под откидывающейся панелью показан на рис.2.
Цифрами обозначены:
Болт регулировки усилия сжатия 11 с парой гаек 12
(две гайки стянуты между собой) и фиксирующей гайкой 13.
|
Платформа электромагнитного привода 16.
Серьга 17, на которой нанесены метки, показывающие усилие сжатия, серьга 18, на которой устанавливается шторка оптодатчика 19.
Датчик сжатия (оптодатчик) 20.
Передние направляющие рамки привода 21 и задние направляющие 22, левые и правые.
Главная задача настройки - добиться, чтобы подвижная часть сердечника втягивалась в катушки без перекосов.
При поперечном перекосе идёт неравномерное втягивание стержней сердечника в катушки, смыкание сердечника происходит сначала в одной катушке, затем в другой.
При продольном перекосе смыкание приосходит сначала либо в передней, либо в задней части сердечника.
Устраняя перекосы, добиваются, чтобы подвижная часть сердечника втягивалась в катушки ровно, чтобы смыкание сердечника происходило сразу по всей плоскости, одновременно в двух катушках.

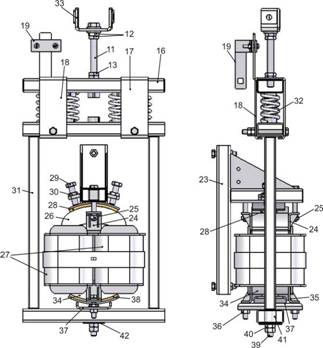

Устройство электромагнитного привода (ЭМП) показано на рис.3.
Привод состоит из неподвижной и подвижной частей.
Неподвижная часть состоит из кронштейна 23, к которому с помощью хомута 24 двумя болтами 25 притянут соленоид, состоящий из катушек 27 и сердечника. Верхняя часть сердечника 26 вклеена в катушки.
Для регулировки перекоса соленоида в продольной плоскости установлена резиновая вставка 28. Болтами 25 можно регулировать перекос соленоида в продольной плоскости.
Для регулировки перекоса соленоида в поперечной плоскости установлены болты 29 с контр-гайками 30.
|
Подвижная часть ЭМП (рис.4) состоит из рамки ЭМП 31 (рис.3) и пружинного механизма, состоящего из пружин 32, платформы ЭМП 16, правой серьги 17, левой серьги 18.
Из платформы 16 выходит шток 11 (он же болт регулировки усилия сжатия) с гайками 12 и 13, на штоке 11 установлена вилка штока ЭМП 33.
Снизу на рамке привода 31 закреплены: нижняя (подвижная) часть сердечника соленоида 34, нижний хомут 35, который болтами с гайками 36 притягивает нижнюю часть сердечника соленоида 34 к нижней опоре сердечника 37. Между нижней опорой сердечника 37 и сердечником 34 имеется резиновая вставка 38, позволяющая регулировать перекос нижней части сердечника в продольной плоскости с помощью гаек 36.
Нижняя опора сердечника 37 притягивается к рамке ЭМП болтом 39 с парой гаек 40. Внутри рамки имеется вставка 41, обеспечивающая жёсткость рамки в районе болта 39, также для жёсткости под гайки 40 установлена широкая шайба 42. Чтобы болт не проворачивался в процессе затягивания гаек, в нижней опоре сердечника имеется шестигранный вырез 43 (рис.5).
На торцы подвижной части сердечника ЭМП наклеены резинки 44, толщиной 2 мм (рис.4). Они нужны для увеличения быстродействия привода - создают немагнитный зазор, а также для смягчения ударов при смыкании половин сердечника.
Резинки наклеиваются смесью эпоксидной смолы (85%) с резиновым клеем из натурального каучука (15%).
|
Конструкция электромагнитного привода защищена патентом РФ № 000. Электромагнитный привод машины контактной сварки.
