Инструкция по эксплуатации
Детекторной головки для отбора проб газа
GD-D8
1 - 1. Технические параметры
Модель | Модель GD-D8 : При употреблении названия «индикационно-сигнализационное устройство» аббревиатура GD-D8 опускается, также данная детекторная головка может называться как «D8». |
Измеряемый/определяемый газ | Определение наличия обычного горючего газа (стандартно) или метана в воздухе. |
Принцип определения | Метод каталитического горения. |
Взрывозащита | Огнестойкость в соответствии с d2G4, JIS C-0903, Разрешение № 000 Министерства Труда Японии. Примечание: 1) Данная детекторная головка не применяется для измерения водорода, ацетилена, сероуглерода (CS2) 2) Пожалуйста, свяжитесь с нашей компанией, если имеется необходимость в детекторной головке для отбора проб воздуха на наличие ацетилена или водорода. |
Воздушный поток при отборе проб Не | Более 0.8 л/мин (-10ºС) |
Температура и влажность при эксплуатации | От -10ºC до +40ºC, менее 95% относительной влажности |
Соединительный кабель | Шестижильный кабель Сечение (mm2) кабеля выбирается исходя из расстояния между индикационно-сигнализационным устройством и детекторной головкой, а также зависит от типа сенсора горючего газа |
Трубопровод | Внешний диаметр: 8 Æ Внутренний диаметр: 6 Æ Медь или нержавеющая сталь |
Питание для насоса | Переменный ток 110В 50/60 Гц • |
Окраска (корпус) | Munsel N-5, полуматовая |
Другое | * Если детекторная головка используется на открытом воздухе, необходимо предусмотреть защиту от воды и брызг (поставляется опционально). * магнитный фильтр (MC Filter) с индикатором потока включается в комплект как стандартный аксессуар. Однако, необходимо предусмотреть подходящую систему забора воздуха в зависимости от условий, в которых проходит измерение, таки как разновидность газа, грязь, конденсат, температура и прочее. * магнитный фильтр с индикатором потока обычно используется при работе как внутри так и вне помещений |
2. Установка детекторной головки и подключение соединительного кабеля с выполнением взрывозащиты
* При выполнении данной работы необходимо учитывать положения (1) – (10), указанные ниже.
2-1. Меры предосторожности при выполнении монтажных работ
(1) Соединение кабеля должно быть выполнено с защитой от взрыва в случае установки детекторной головки в взрывоопасных (опасных) зонах.
(2) При установке газовой головки, обеспечьте ее доступность для обслуживания, калибровки чувствительности определения газа, замены сенсора или магнитного фильтра с индикатором потока и пр.
(3) При установке детекторной головки вне помещения или в зоне, где имеется грязь/конденсация, необходимо установить защитный козырек от брызг и атмосферных явлений (Защитный козырек от брызг и атмосферных явлений является опцией.)
(4) Убедитесь в отсутствии трещин и дефектов в местах соединения конструкции и до упора затяните все винты и болты.
(5) Подсоедините трубу для передачи проб воздуха как можно ближе к детекторной головке (для того чтобы не допустить запаздывания при определении газовой концентрации)
(6) При креплении входного ниппеля газового детектора снаружи, в непосредственной близости с землей, например, в местах, где с ним могут соприкасаться дождевые воды, установите его так, чтобы в ниппель не попадали капли воды, грязи и пр.
(7) На работу данной детекторной головки (с каталитическим типом сенсора) могут оказывать влияние определенные сильные внешние помехи. (Однако, зачастую, такие помехи не могут создаваться при стандартном напряжении). В таком случае, подключение кабеля необходимо осуществлять на удалении от источника сильных помех или высоковольтных линий электропередач.
(8) Устанавливайте детекторную головку в местах, где отсутствует вибрация.
(9) Подключение кабеля (шестижильного) к клеммной колодке детекторной головки описано в утвержденном чертеже или общем чертеже. Подключите кабель в соответствии с рисунком подключения индикационно-сигнализационного устройства к детекторной головке.
(10) Не используйте краски на основе силикона при окраске защитного козырька от брызг и атмосферных явлений или самой детекторной головки. Наличие кремниевых паров рядом с детекторной головкой может привести к поломке сенсора..
3. Установка детекторной головки
3-1. Установка детекторной головки без защитного козырька
|
(1) Установка на стену

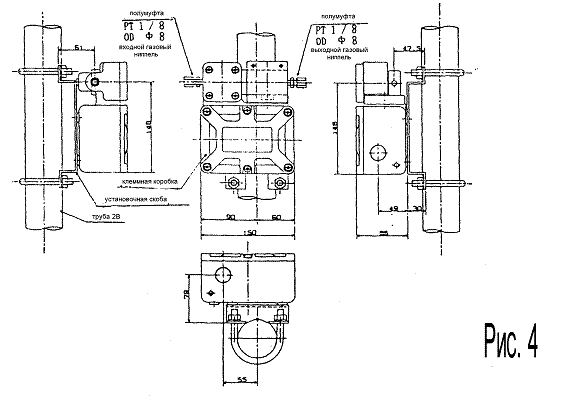

(2) Установка к трубе 2B
3-2. Установка детекторной головки с защитным козырьком (Опция)

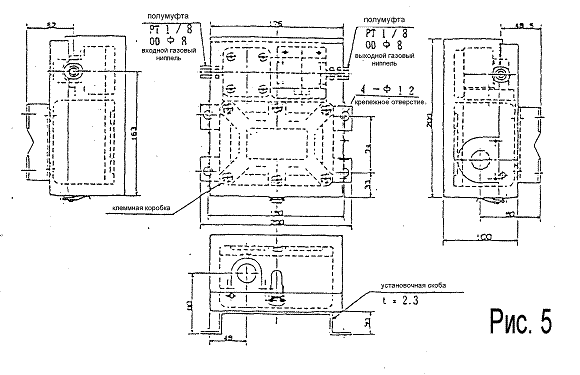

(1) Установка на стену

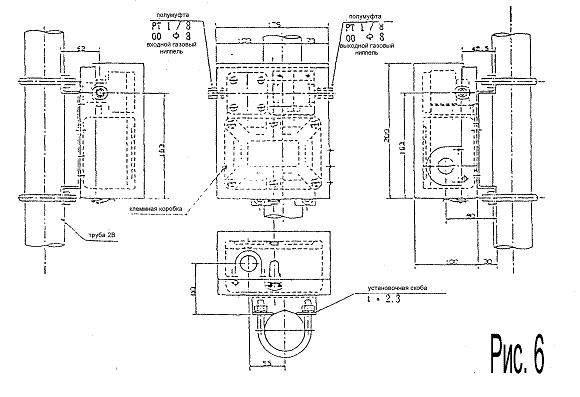

(2) Установка на трубу 2B

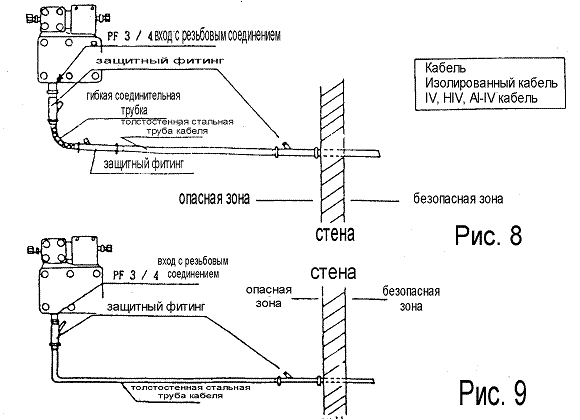

4. Кабельное подключение для взрывозащищенной конструкции (Пример)
4 - 1. Кабельное подключение
С правой стороны и в нижней части клеммной коробки детекторной головки расположены два кабельных входа. Выберите один из кабельных входов в зависимости от расположения детекторной головки и расположения кабеля в целях удобного его подключения. На заводе взрывобезопасная заглушка для кабельного входа устанавливается в кабельном входе, расположенном с правой стороны.
При подключения кабеля к правому кабельному входу с помощью зажима через уплотнительное кольцо, снимите данную заглушку с правого кабельного входа и перенесите ее на кабельных вход, расположенный в задней части клеммной коробки.
По завершении подключения кабеля, убедитесь в том, что зажим уплотнительного кольца (с защитой от высокого давления) надежно фиксирует кабель.
4-2. Кабельное подключение в металлической оправе
5. Подключение кабеля к внешней клеммной доске детекторной головки
Снимите крышку, предварительно отвернув 6 болтов для доступа к клеммной коробке детекторной головки.
Клеммная доска (колодка) для подключения внешних устройств имеет вид, приведенный на рис. 10. Номера контактов 1, 2, 3, 4, 5, 6 промаркированы на клеммной колодке (6P) детекторной головки в соответствии с рис. 10.
Контакты 1, 2 используются для подачи питания на насос (переменный ток 110В), а контакты 3, 4, 5, 6 используются как входы и выходы сенсора (см. рис 11)
Постоянный резистор |
Переменный резистор для регулирования тока сенсора |
Детекторный сенсор |
Регулирующий сенсор |
Насос для закачки проб воздуха |
Клеммная колодка |
|
Винт клеммной колодки имеет диаметр 4 мм. Используйте кабельный наконечник диаметром 4 мм.
Убедитесь в надежности подключения к клеммам.
6. Обслуживание и диагностика
6–1. Калибровка газовой чувствительности
* Через каждые 3-6 месяцев необходимо производить регулировку газовой чувствительности с помощью эталонного газа в соответствии со следующими положениями.
(1) Подготовьте газовую смесь с известной концентрацией для калибровки прибора (около 1/2 НПВ = 50 % НПВ) в резервуаре для проб газа.
(2) С помощью гаечного ключа (трубного ключа и пр.) поверните против часовой стрелки и ослабьте гайку полумуфты на выходе магнитного фильтра с индикатором потока и снимите трубу.
(3) Подключите конец трубки резервуара к трубе, снятой в шаге (2).
(4) При поступлении газа в детекторную головку, на индикационно-сигнализационном устройстве начинают увеличиваться показатели, и через несколько десятков секунд они стабилизируются.
Если показания не совпадают с известным значением газовой концентрации эталонного газа, отрегулируйте показания индикационно-сигнализационного устройства до их совпадения с эталонным значением путем поворота регулятора VOL (CAL), предназначенного для настройки газовой чувствительности.
(5) Если в результате регулирования газовой чувствительности (согласно пункту (4)), при полном повороте регулирующего потенциометра (до упора по часовой стрелке) не удается выставить нужное значение, значит, сенсор вышел из строя. В этом случае необходимо заменить сенсор новым, предварительно переключив тумблер питания в положение "OFF". См. пункт 6-2 по замене сенсора.
(6) После замены сенсора на новый, необходимо провести процедуру калибровки в соответствии с пунктами (1)-(4), после сверки вольтажа (напряжение на мосту) и напряжения электричества, подаваемого на сенсор в индикационно-сигнализационном устройстве.
*Примечание) (a) Эталонный газ (стандартный газ)
(b) резервуар для проб газа
(с) адаптер для газовой проверки.
Данные устройства (a), (b) и (с) являются опциональными.
Свяжитесь с нашей компанией или ближайшим дистрибьютором, если данные устройства вам необходимы.
