Накладной электромеханический замок «Малыш-Лок-05»
Накладной электромеханический замок «Малыш-Лок-05», построенный на базе контроллера КМ-5, предназначен для использования в автономных системах ограничения доступа. Замок может применяться в комплекте с домофонами, кодовыми панелями или другими устройствами.
Технические характеристики:
• сила удержания — не менее 500 кг;
• напряжение постоянного тока в закрытом состоянии — +12 В;
• ток удержания якоря в закрытом состоянии — не более 0,2 А;
• габаритные размеры электромагнита: диаметр — 64 мм, высота — 45 мм; якоря: диаметр — мм, высота — 25 мм (вместе с кронштейном);
• рабочий диапазон температур — от -50 до 75 °С.
Описание конструкции

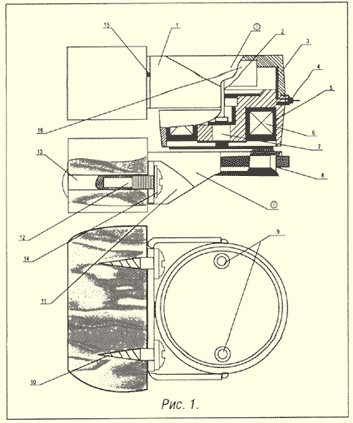

На рис. 1 приведен эскиз замка. На нем обозначены:
I — электромагнит;
II — якорь;
1 — кронштейн крепления электромагнита;
2 — флажок для перекрытия канала оптопары;
3 — верхняя крышка электромагнита;
4 — винт фиксации электромагнита в кронштейне;
5 — корпус электромагнита;
6 — обмотка электромагнита;
7 — толкатель якоря;
8 — якорь;
9 — шпильки крепления крышки электромагнита;
10 — шурупы крепления электромагнита для деревянной конструкции (для металлической конструкции применяются крепежные болты Мб);
11 — кронштейн крепления якоря;
12 — винт крепления кронштейна якоря;
13 — втулка с насечкой для крепления кронштейна якорной пластины;
14 — шайба;
15 — прокладка;
16 — контроллер автономной системы ограничения доступа.
Электромеханический замок «Малыш-Лок-05» состоит из цилиндрического электромагнита с полостью I и якоря II. Если дверь закрыта, при подаче напряжения на обмотку электромагнита 6 якорь 8 под действием электромагнитных сил поднимется вверх, втянется в полость электромагнита и запрет дверь. При отключении питания якорь 8 под действием силы тяжести переместится вниз и разблокирует дверь.
Для повышения надежности отпирания замка установлен подпружиненный толкатель 7 с флажком 2, который отталкивает якорь от электромагнита при отключении питания. В запертом состоянии толкатель перемещается вверх, и флажок 2 перекрывает канал оптопары. Сигнал с оптопары позволяет определить, что замок заперт.
Для размещения контроллера ограничения доступа 16, в корпусе электромагнита 5 предусмотрена ниша под крышкой 3. Верхняя крышка 3 крепится винтами 9.
В отличие от известных замков данная конструкция работает на сдвиг, и сила удержания определяется механической прочностью кромки полости электромагнита, а не величиной силы притяжения якоря к электромагниту. Это позволило значительно снизить размеры, энергопотребление и обеспечить высокую надежность замка.
Если происходит обесточивание замка, он автоматически отпирается, что является необходимым требовани ем в экстремальных ситуациях.
Крепежные элементы и цвет замка могут быть выполнены в соответствии с требованиями заказчика.
Монтаж замка
Кронштейн(1) электромагнита(I) устанавливается на верхней части коробки двери внутри помещения с помощью шурупов или болтов (10).При этом электромагнит должен располагаться полостью вниз, а нижняя плоскость корпуса должна находиться в одной плоскости с верхней кромкой двери.
Если крепежные отверстия кронштейна(1) не позволяют установить его на дверную коробку, нужно вынуть электромагнит из кронштейна (отвернуть винты (9), снять крышку(3) и ослабить фиксирующий винт (4)). Перевернуть кронштейн и закрепить в нем электромагнит.
Для нормальной работы замка, при монтаже необходимо обеспечить соосность электромагнита и якоря, при необходимости устанавливается прокладка (15) (в некоторых случаях прокладка устанавливается под кронштейн электромагнита).
Кронштейн (11) с якорем (8) устанавливается на верхнюю часть двери с помощью винтов (12) и втулок (13). Для этого необходимо просверлить в двери отверстия Æ 8мм, вставить снаружи помещения втулки (13) и закрепить кронштейн с помощью винтов (12) с шайбами (14) не затягивая их до конца. Перемещая кронштейн, обеспечить минимально возможный зазор между электромагнитом и якорем и закрепить кронштейн якоря окончательно.
Комплект поставки
1 | Электромагнит с кронштейном (I) | 1 шт |
2 | Якорь с кронштейном (II) | 1 шт |
3 | Шуруп крепления кронштейна электромагнита (10) | 2 шт |
4 | Втулка с насечкой (13) | 2 шт |
5 | Винт крепления кронштейна якоря (12) | 2 шт |
6 | Шайба (14) | 2 шт |
7 | Прокладка (15) (поставляется дополнительно) | |
8 | Плата управления (по требованию заказчика) | 1 шт |
Гарантийные обязательства
Гарантийный срок эксплуатации электромагнитных замков 12 месяцев со дня продажи.
При неисправностях, возникших по вине покупателя, гарантийные обязательства не действуют.
Предприятие изготовитель допускает изменения в как в конструкцию замка, так и в плату управления, не снижающие качества изделия.
