Классификатор №1.

Торговое оборудование из ЛДСП для аптек ОФТ.

Общая информация

ЛДСП

Цвет белый: ЛДСП производства фанерного завода» (Lamarty). Класс эмиссии формальдегида Е 0,5.

Пластик

Белый цвет - арт. 354-01 Wilsonart (США).

Зеленый цвет - арт.451 ABET Laminati (Италия).

Серый цвет - арт. 4829-07 Wilsonart (США).

Фурнитура

Ручки OSCAR 5019 арт.1310069 матовый хром и "Forest style" арт.200109 хром. Петли GTV CH-09 и СН-07 (накладные и вкладные). Шариковые направляющие полного выдвижения для метабоксов 800х400х2200мм. Arket арт. BBS-O-H45-350 (350-глубина выдвижения), для метабоксов 1200х800х2200мм. Arket арт. BBS-O-H45-700 (700-глубина выдвижения). Полкодержатели для стекла с прорезиненной поверхностью. На все видимые евровинты и эксцентрики устанавливаются заглушки фирмы Boyard 110421 - белый цвет, 110428 - серый цвет, 110521 - белый цвет, 110518 - серый цвет.

Освещение

Все витрины и метабоксы 800х400х2200мм. оснащены подсветкой (Light-box) светодиодной лампой ASD LED-T8R 10Вт 850Лм 600мм. и корпусом ЛПО-101. Метабокс 1200х800х2200мм. оснащен двумя такими лампами. Светодиодная подсветка: лента LEDPROM LP SMD 12V холодная белая 2х (3528 600 LED) 120 диодов на 1м., открытый блок питания LEDPROM LP-S24-050, 50Вт, IP22.

Общая информация

Торговое оборудование должно соответствовать ГОСТ Р 16371-93 (п. п. 2.2.29,2.2.30) и ГОСТ Р 19917-93 (п. п.2.2.15.2.2.17.2.2.18.2.2.19). Все витрины и метабоксы оснащены открывающимися крышками на рояльных петлях для возможности замены навигации. На фасадные части витрин и метабоксов в качестве основы для навигации устанавливается силикатное стекло 4мм. покрытое матовой пленкой. Для витрин с прозрачной задней стенкой, такое стекло устанавливается с двух сторон. Кромка ПВХ Rehau цвет белый, толщина 2мм. Для 1-го объекта все ключи к витринам должны быть одинаковыми и подходить ко всем витринам. Количество ключей должно соответствовать количеству замков. Все торговое оборудование (кроме метабоксов 1200х800мм. и гондол) устанавливается на регулируемых опорах (ножка черная арт. PI05 M6 X 17 и Футорка металлическая D8, М6 Х 13 арт. BU01FL). Все цокольные планки на прикассах и кассах со стороны кассира сделать съемными и держащихся на магнитных пластинах (Магнит белый арт. МБ).

Технические характеристики оборудования аптек ОФТ

НЕ нашли? Не то? Что вы ищете?

Внешний вид

Наименование оборудования

Параметры и описание

Витрина открытая

(задняя стенка ЛДСП).

Тип 22.

Размер 800х350х2200мм.

Каркас и задняя стенка - ЛДСП толщиной 16 мм белого цвета.

Полки стеклянные, толщиной 6мм регулируются по высоте.

Внизу распашные дверки. Левая створка закрывается на щеколду, правая на замок.

В нижнем накопителе 1 съемная полка из белого ЛДСП 16мм.

Зеленые детали - пластик (глянец).

Витрина открытая

(задняя стенка ЛДСП + зеркало.)

Тип 22П.

Размер 800х350х2200мм.

Каркас и задняя стенка - ЛДСП толщиной 16 мм белого цвета.

На заднюю стенку устанавливается зеркало.

Полки стеклянные, толщиной 6мм регулируются по высоте.

Внизу распашные дверки. Левая створка закрывается на щеколду, правая на замок.

Зеленые детали - пластик (глянец).

В нижнем накопителе 1 съемная полка из белого ЛДСП 16мм.

На стеклянные полки устанавливается

светодиодная подсветка.

Витрина закрытая (задняя стенка ЛДСП.)

Тип 23.

Размер 800х350х2200мм.

Каркас и задняя стенка - ЛДСП толщиной 16 мм

белого цвета.

Полки стеклянные, толщиной 6мм регулируются по высоте.

Внизу распашные дверки. Левая створка закрывается на щеколду, правая на замок.

Зеленые детали - пластик (глянец).

В нижнем накопителе 1 съемная полка из белого ЛДСП 16мм

Створки - прозрачное стекло 5мм с замком.

Для стеклянных дверок устанавливается ограничитель.

Витрина открытая

(задняя стенка стекло.)

Тип 22С

Размер 800х350х2200мм.

Каркас - ЛДСП толщиной 16 мм белого цвета

Задняя стенка стекло 5мм.

Полки стеклянные, толщиной 6мм регулируются по высоте.

Внизу распашные дверки. Левая створка закрывается на щеколду, правая на замок.

Зеленые детали - пластик (глянец).

В нижнем накопителе 1 съемная полка из белого ЛДСП 16мм

Витрина открытая (задняя стенка эконом-панель).

Тип 22К

Размер 800х350х2200мм.

Каркас - ЛДСП толщиной 16 мм белого цвета

Задняя стенка экономпанель белого цвета.

Внизу распашные дверки. Левая створка закрывается на щеколду, правая на замок.

Зеленые детали - пластик (глянец)

В комплект входят крючки для экономпанели с ценникодержателем L=300мм. – 70шт.

Витрина закрытая (задняя стенка зеркало).

Тип 23П.

Размер 800х350х2200мм.

Каркас и задняя стенка - ЛДСП толщиной 16 мм

белого цвета.

На заднюю стенку устанавливается зеркало.

Полки стеклянные, толщиной 6мм регулируются по высоте.

На стеклянные полки устанавливается

светодиодная подсветка.

Внизу распашные дверки. Левая створка закрывается на щеколду, правая на замок.

Зеленые детали - пластик (глянец).

Створки - прозрачное стекло 5мм с замком.

Для стеклянных дверок устанавливается ограничитель.

Витрина угловая

(внешний угол).

Размер 350х350х2200мм.(внешний угол).

Каркас - ЛДСП толщиной 16 мм белого цвета.

Полки стеклянные, толщиной 6мм регулируются по высоте.

Полкодержатели для стеклянных полок с зажимами..

Зеленые детали - пластик (глянец).

.

Витрина угловая

(внутренний угол).

Размер 350х350х2200мм.(внутренний угол).

Каркас и задняя стенка - ЛДСП толщиной 16 мм

белого цвета.

Полки стеклянные, толщиной 6мм регулируются по высоте.

Зеленые детали - пластик (глянец).

Островной стеллаж

(4 полки).

Размер 1400х800х1400мм.

ЛДСП толщиной 16 и 22 мм белого цвета.

Полки толщиной 22 мм.

Зеленые детали - пластик (глянец).

При стыковке двух и более гондол предусмотреть изменение размера полок с целью избежания образования щелей.

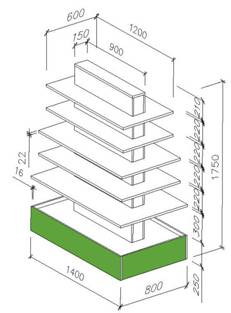

Островной стеллаж

(6 полок).

Размер 1400х800х1750мм.

ЛДСП толщиной 16 и 22 мм белого цвета.

Полки толщиной 22 мм.

Зеленые детали - пластик (глянец).

При стыковке двух и более гондол предусмотреть изменение размера полок с целью избежания образования щелей.

Стойка кассовая с прикассовой зоной.

Размер 1200х720х1090мм.

ЛДСП толщиной 16 мм белого цвета.

Все наружные части оклеены белым и зеленым пластиком (глянец).

Крепеж евровинты и мебельные эксцентрики.

При стыковке кассовых стоек и прикассовых зон

друг с другом и другими элементами предусмотреть изменение конструкции во избежание образования щелей.

Метабокс.

Размер 1200х800х2200мм.

Каркас и задняя стенка - ЛДСП толщиной 16 мм

белого цвета.

В ящиках перегородки (2х4 ячейки) из молочного оргстекла 4мм.

Установлены два типа центральных замков,

закрывающие по 3 ящика и по 9 ящиков.

На верхних 9-ти ящиках стеклянное дно, на всех остальных из ЛДСП 16мм.

Фасад метабокса оклеивается белым глянцевым пластиком.

Метабокс

полуоткрытый.

Размер 800х400х2200мм.

Каркас - ЛДСП толщиной 16 мм белого цвета.

Дно ящиков – ДВП 4мм., установленный в пазы каркаса ящика.

Установлены два центральных замка, закрывающие по два ящика.

Стойка-фитобар.

Размер 2000х640х1000мм.

ЛДСП толщиной 16 мм белого цвета.

Все наружные части оклеены серым пластиком.

Полки регулируются по высоте.
