Конвектор отопительный стальной

КОНВЕКТОР ОТОПИТЕЛЬНЫЙ СТАЛЬНОЙ

Предназначен

для систем отопления жилых, общественных и производственных зданий.

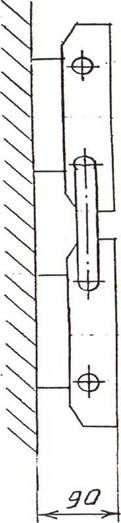

Конвектор состоит из двух, расположенных одна над другой, стальных труб с плотно насаженными на них П-образными пластинами толщиной 0,9 мм.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Условное давление, мПа

Температура теплоносителя, °С Условный проход, мм

Номинальный тепловой поток, кВт Вес, кг

1

ДО 150

ДУ 20

0,56; 0,78; 1,03

11,98; 17,21; 22,42

Конвекторы пластинчатые типа "Аккорд" (ТУ 21-26-036-77) предназначены для использования в системах водяного отопления жилых, общественных и промышленных зданий с температурой теплоносителя до 1500 С и давлением до 1 МПа.

Отопительные приборы данного типа обладают рядом преимуществ по сравнению с чугунными многосекционными радиаторами водяного отопления.

Основными параметрами отопительных приборов являются показатель теплового напряжения, площадь поверхности нагрева, величина теплового потока и масса прибора.

Тепловым потоком называется количество теплоты, проходящее через поверхность отопительного прибора в единицу времени.

Показатель теплового напряжения металла М - это величина теплового

потока Q, приходящегося на единицу массы металла, или, проще, величина отдачи тепла, приходящаяся на I кг металла, при температурном напоре

в 1° С. При разности температур теплоносителя и окружающего

воздуха ∆t = 64,50 С:

М = Q / (G * ∆t) , где G - масса металла прибора,

∆t = 64,5° С,

Q - величина теплового потока.

Чем больше показатель теплового напряжения М, тем более экономичен прибор по расходу металла.

Для пластинчатых конвекторов показатель М = 0,6 + 0,65, для чугунных радиаторов М = 0,2 ÷ 0,3 (см. таблицу)

Малая металлоемкость способствует повышению теплового напряжения конвекторов, а следовательно удешевляет стоимость их изготовления.

Следующий важный показатель, характеризующий работу отопительного прибора - это площадь поверхности нагрева. С 1957 года введена единица измерения греющей площади - эквивалентный квадратный метр (экм). Эквивалентным квадратным метром называется площадь теплоотдающей поверхности стандартно установленного отопительного прибора, через которую при разности средней температуры теплоносителя в приборе и окружающего воздуха 64,5° С передается тепловой поток мощностью 560 Вт. Измерение теплоотдающей поверхности в экм есть сравнение данного прибора с эталонным. За эталонный принят чугунный радиатор со строительной глубиной 136 мм, монтажной высотой 500 мм.

Через 1 м2 внешней физической поверхности эталонного радиатора (площадь 4-х секций) передается в помещение тепловой поток равный 506 Вт. Следовательно эквивалентная площадь теплоотдающей поверхности 4-х секционного радиатора равна физической площади данного радиатора, то есть всей площади поверхности.

Как видно из таблицы при испытании пластинчатых конвекторов конвектор 2А20 с числом элементов оребрения (пластин) 40 обеспечивает тепловой поток в 1030 Вт. Примерно такой же тепловой поток в 1008 Вт обеспечивает чугунный радиатор из 9 секций. Вес конвектора 2А20 равен 22,42кг, вес радиатора из 9 секций - 72кг. Следовательно по расходу металла конвектор значительно экономичней, а значит и дешевле.

Значительный расход металла при изготовлении чугунного радиатора, как было показано выше снижает величину показателя теплового напряжения и увеличивает стоимость радиатора. Теплотехнические качества чугунных радиаторов невысоки еще и потому, что значительная часть греющей площади радиатора, собираемого из отдельных секций, подвержена взаимному тепловому облучению, вследствие чего результирующего теплообмена исключается значительная отопительного прибора. Кроме того у чугунных радиаторов большая площадь колонок секций, большая суммарная длина каналов для прихода теплоносителя, что предопределяет весьма малые скорости движения теплоносителя в них, чем значительно снижается показатель теплового напряжения металла.

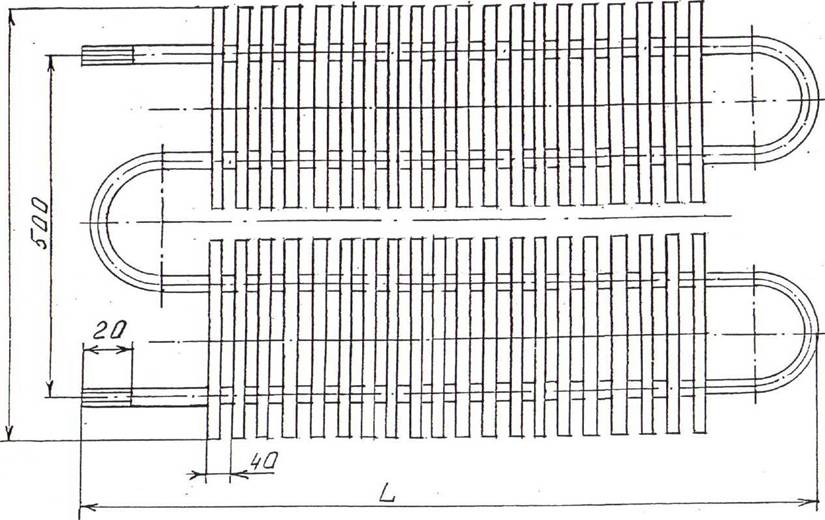

У пластинчатых конвекторов общая длина каналов для прохода теплоносителя значительно меньше, чему чугунных радиаторов, что определяется конструкцией прибора (см. рис.). Значит скорость движения теплоносителя выше и величина теплоотдачи больше, то есть больше показатель теплового напряжения металла М (см. таблицу).

Наличие ребер (пластин) значительно увеличивает площадь греющей поверхности конвектора, что позволяет уменьшить расход металла, а значит увеличить показатель теплового напряжения металла М (см стр.1 и таблицу) и снизить стоимость прибора.

И наконец площадь пылесобирающей поверхности у чугунных радиаторов больше, чем у пластинчатых конвекторов. Значит в экологическом отношении конвекторы предпочтительней радиаторов.

Конвектор	L, мм
2А 10	630
2А 15	830
2А 20	1035

Сравнительная таблица основных технико-экономических показателей чугунных радиаторов и

пластинчатых конвекторов.

Наименование приборов	Единица измерения	Поверхность нагрева	Тепловой поток Q (Вт)	Масса (кг)	Цена	Показатель теплового напряжения М	Длина прибора (мм)
		м2	экм
М-140 - АО	1 секция	0,25	0,31	157	8		0,3	96
	4 секции	1	1	560	32		0,25	384
	7 секций	1,75	1,4	780	56		0,2	672
	9 секций	2,25	1,8	1008	72		0,2	864
Конвектор "Аккорд д-1"
2А10	20 пластин	1,62	0,92	560	11,98		0,6	630
2А15	30 пластин	2,4	1,4	784	17,21		0,64	830
2А20	40 пластин	3,26	1,84	1030	22,42		0,65	1035
