Методика выполнения измерений (стр. 1 )

РОСТЕХРЕГУЛИРОВАНИЕ

ФГУП «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

ФЕДЕРАЛЬНАЯ ТАМОЖЕННАЯ СЛУЖБА

ФГУП «Головной метрологический, сертификационный и информационный центр стандартов и промышленности «Метрметалл»

(ФГУП «Центр «Метрметалл»)

РЕКОМЕНДАЦИЯ

Государственная система обеспечения единства измерений

МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

ПР 13260. 1:МВИ.004-07

ИЗМЕРЕНИЕ ОБЪЕМА КРУГЛЫХ НЕОКОРЕННЫХ

ЛЕСОМАТЕРИАЛОВ С КОРОЙ И БЕЗ КОРЫ

ГЕОМЕТРИЧЕСКИМ МЕТОДОМ.

МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

ОБЪЕМА ПАРТИИ КРУГЛЫХ ЛЕСОМАТЕРИАЛОВ,

ПОГРУЖЕННЫХ В ВАГОНЫ И НА АВТОМОБИЛИ

Москва

2007

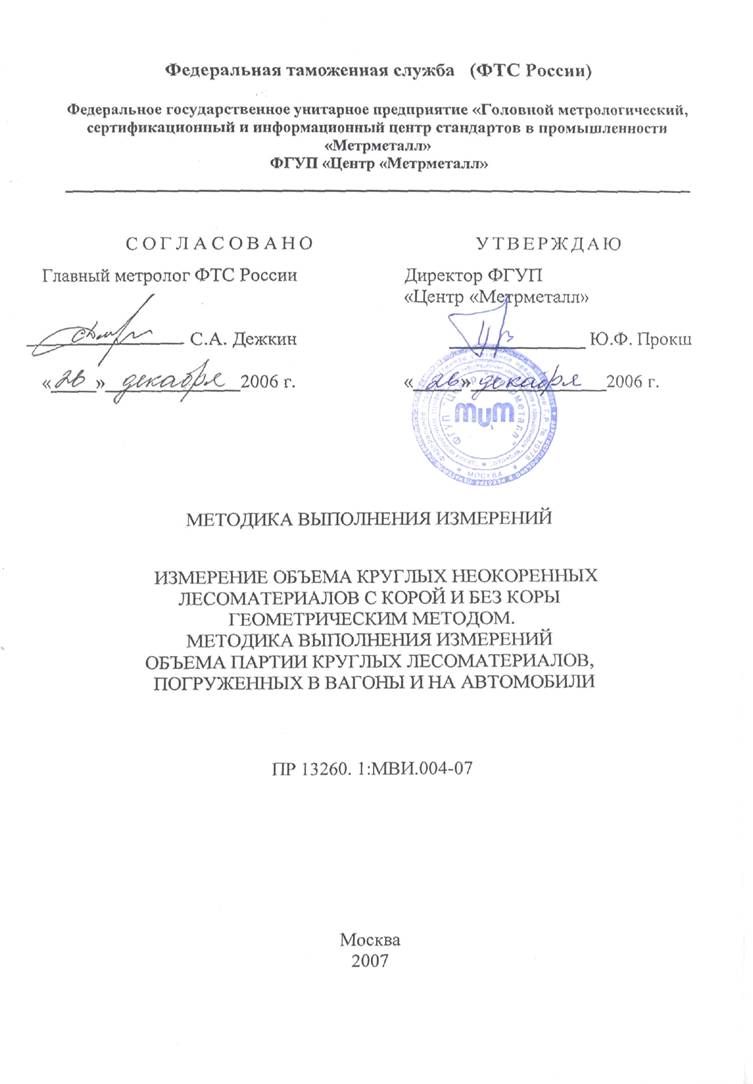

Федеральная таможенная служба (ФТС России)

Федеральное государственное унитар ное предприятие «Головной метрологический, сертификационный и информационный центр стандартов в промышленности «Метрметалл»

ФГУП «Центр «Метрметалл»

__________________________________________________________________

СОГЛАСОВАНО		УТВЕРЖДАЮ
Главный метролог ФТС России		Директор ФГУП «Центр «Метрметалл»
		______________
«_____»______________2006 г.		«_____»______________2006 г.

МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

ИЗМЕРЕНИЕ ОБЪЕМА КРУГЛЫХ НЕОКОРЕННЫХ

ЛЕСОМАТЕРИАЛОВ С КОРОЙ И БЕЗ КОРЫ

ГЕОМЕТРИЧЕСКИМ МЕТОДОМ.

МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

ОБЪЕМА ПАРТИИ КРУГЛЫХ ЛЕСОМАТЕРИАЛОВ,

ПОГРУЖЕННЫХ В ВАГОНЫ И НА АВТОМОБИЛИ

ПР 13260. 1:МВИ.004-07

Москва

2007

СВЕДЕНИЯ О РАЗРАБОТКЕ

РАЗРАБОТАНА по заказу Федеральной таможенной службы (ФТС России) Федеральным государственным унитарным предприятием «Головной метрологический, сертификационный информационный центр стандартов в промышленности «Метрметалл» (ФГУП «Центр «Метрметалл»)

ИСПОЛНИТЕЛИ:

(ФГУП «Центр «Метрметалл»), (Академия ФСБ России)

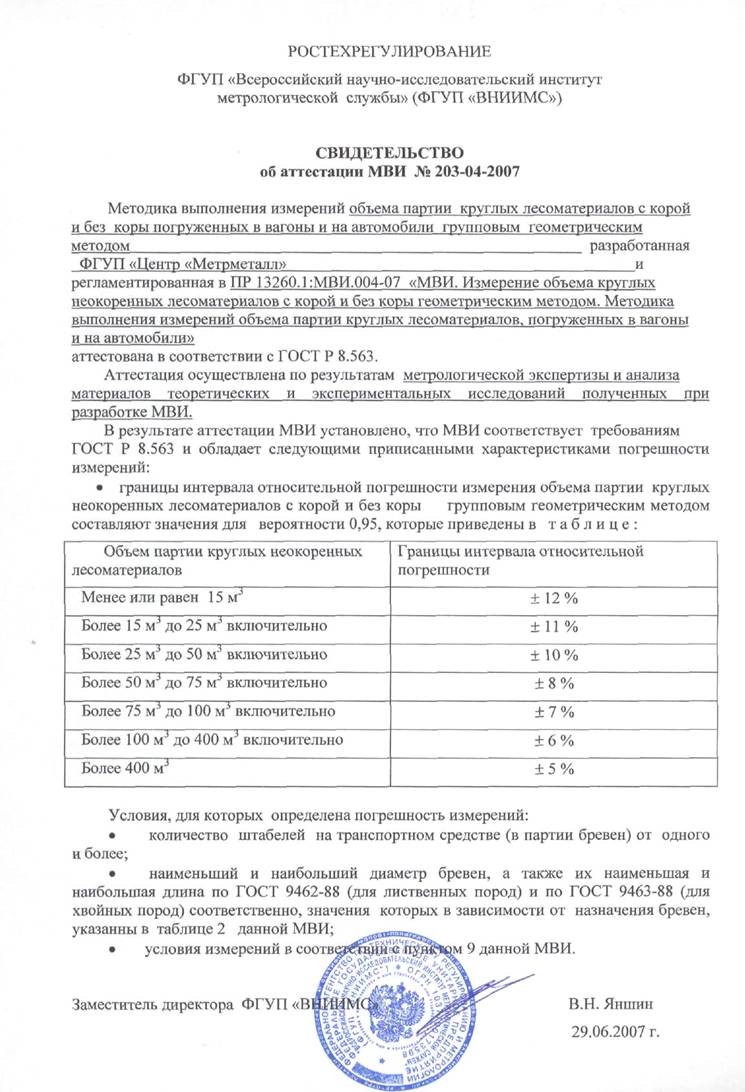

АТТЕСТОВАНА Всероссийским научно-исследовательским институтом метрологической службы (ФГУП «ВНИИМС»).

Свидетельство № 000-04-2007 об аттестации МВИ от 29 июня 2007 г.

ЗАРЕГИСТРИРОВАНА ФГУП «ВНИИМС» в Федеральном реестре методик выполнения измерений, применяемых в сферах распространения государственного метрологического контроля и надзора.

Регистрационный код МВИ по Федеральному реестру: ФР.1.27.2007.03583

ВВЕДЕНА ВПЕРВЫЕ

Настоящая методика выполнения измерений не может быть полностью или частично воспроизведена, тиражирована и распространена без разрешения ФТС России и ФГУП «Центр «Метрметалл».

Содержание

1 Область применения. 1

2 Нормативные ссылки. 2

3 Определения. 2

4 Характеристики погрешности измерений. 4

5 Средства измерений. 5

6 Метод измерений. 5

7 Требования безопасности. 10

8 Требования к квалификации операторов. 10

9 Условия измерений. 10

10 Подготовка к выполнению измерений. 10

11 Выполнение измерений. 11

12 Обработка (вычисление) результатов измерений. 15

13 Контроль погрешностей результатов измерений. 20

14 Оформление результатов измерений. 20

ПР 13260. 1:МВИ.004-07
ИЗМЕРЕНИЕ ОБЪЕМА КРУГЛЫХ НЕОКОРЕННЫХ ЛЕСОМАТЕРИАЛОВ С КОРОЙ И БЕЗ КОРЫ ГЕОМЕТРИЧЕСКИМ МЕТОДОМ. МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ ОБЪЕМА ПАРТИИ КРУГЛЫХ ЛЕСОМАТЕРИАЛОВ, ПОГРУЖЕННЫХ В ВАГОНЫ И НА АВТОМОБИЛИ	.

Дата введения: 2007-06-29

1  Область применения

1.1 Настоящая рекомендация распространяется на круглые неокоренные лесоматериалы (далее бревна) - пиловочные бревна и балансы из ели, сосны, пихты, лиственницы и березы и фанерные бревна березовые, имеющие коды ОКП 53 1111, 53 1116, 53 1219, 53 1311, 53 1312 и (или) коды, классифицируемые в товарной позиции 4403 ТН ВЭД России: 4403 20 110, 4403 20 310, 4403 20 910, 4403 99 510, погруженные в вагоны и на автомобили и устанавливает методику выполнения измерений (далее МВИ) объема партии указанных бревен групповым геометрическим методом как без коры, так и с корой - путем применения соответствующего коэффициента на объем коры.

Настоящую МВИ применяют для группового измерения объема партии круглых лесоматериалов при количестве штабелей на транспортном средстве (в партии бревен) от одного и более.

1.2 Результаты измерений объема, полученные при тщательном соблюдении всех регламентированных процедур, приведенных в настоящей МВИ, могут служить доказательной базой (с указанием приписанной характеристики погрешности измерений, приведенной в 4 настоящей МВИ) при разрешении возникающих разногласий об объеме бревен между сторонами, как в сферах распространения государственного метрологического контроля и надзора (таможенные операции; торговые операции и взаимные расчеты между покупателем и продавцом; измерения, проводимые по поручению органов суда, прокуратуры, арбитражного суда, государственных органов управления Российской Федерации и др.), определенных статьей 13 Закона Российской Федерации от 27 апреля 1993 г. «Об обеспечении единства измерений», так и вне указанных сфер.

2  Нормативные ссылки

В настоящей МВИ использованы ссылки на следующие нормативные документы:

ГОСТ 8.207-76	ГСИ. Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений
ГОСТ 2140-81	Видимые пороки древесины. Классификация, термины и определения, способы измерения
ГОСТ 2292-88	Лесоматериалы круглые. Маркировка, сортировка, транспортирование, методы измерения и приемка
ГОСТ 7502-98	Рулетки измерительные металлические. Технические условия
ГОСТ 9462-88	Лесоматериалы круглые лиственных пород. Технические условия
ГОСТ 9463-88	Лесоматериалы круглые хвойных пород. Технические условия
ГОСТ 17461-84	Технология лесозаготовительной промышленности. Термины и определения
ГОСТ 17462-84	Продукция лесозаготовительной промышленности. Термины и определения
ГОСТ Р 8.563-96	ГСИ. Методики выполнения измерений
ГОСТ Р ИСО 5725-1-2002	Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Основные положения и определения
ПР 50.2.009-94	Правила по метрологии. ГСИ. Порядок проведения испытаний и утверждения типа средств измерений
РМГ 29-99	Рекомендации по межгосударственной стандартизации. ГСИ. Метрология. Основные термины и определения
МИ 2083-90	ГСИ. Измерения косвенные. Определение результатов измерений и оценивание их погрешностей



3  Определения

В настоящей МВИ применены термины по ГОСТ 2140, ГОСТ 17461 и ГОСТ 17462.

В настоящей МВИ применяются следующие термины с соответствующими им определениями, в том числе и по ГОСТ Р 8.563, ГОСТ Р ИСО 5725-1, РМГ 29, [1], [2], [3].

3.1 методика выполнения измерений (МВИ): Установленная совокупность операций и правил при измерении, выполнение которых обеспечивает получение результатов измерений с гарантированной точностью в соответствии с принятым методом.

3.2 результат измерения физической величины: Значение величины, полученное путем ее измерения.

3.3 приписанная характеристика погрешности измерений: Установленная характеристика погрешности (см. п. 4 настоящей МВИ) любого результата совокупности измерений, полученного при соблюдении требований и правил данной методики с учетом [1].

3.4 точность результата измерений: Одна из характеристик качества измерения, отражающая близость к нулю погрешности результата измерения.

3.5 точность: Степень близости результата измерений к принятому опорному значению.

Примечание – В качестве опорного (действительного) значения объема неокоренного бревна как без коры, так и с корой принят его объем, вычисленный по формуле кругового усеченного конуса.

3.6 ГСИ: Государственная система обеспечения единства измерений.

3.7 с корой: Термин, используемый вместе с другими терминами по измерениям, означающий, что измерения включают кору.

3.8 без коры: Термин, используемый вместе с другими терминами по измерениям, означающий, что измерения исключают кору.

3.9 диаметр: Длина перпендикуляра между двумя параллельными прямыми, касающимися боковой поверхности бревна с противоположных сторон. Диаметр измеряют в направлении, перпендикулярном продольной оси бревна.

3.10 верхний диаметр: Диаметр бревна в меньшем торце.

3.11 толщина: Диаметр неокоренного бревна в меньшем его торце без коры.

Примечание – в настоящей МВИ для неокоренных бревен термин «толщина» соответствует понятию «верхний диаметр» неокоренного бревна при измерении указанного диаметра без коры.

3.12 нижний диаметр: Диаметр бревна в большем торце.

3.13 длина: Наименьшее расстояние между торцами лесоматериала – двумя параллельными плоскостями, пересекающими полное поперечное сечение бревна у каждого торца перпендикулярно к его продольной оси.

3.14 номинальная длина: Установленная (в соответствии с 11.3 настоящей МВИ) длина круглого лесоматериала без учета припусков на поперечную распиловку.

3.15 штабель лесоматериалов: Параллельно и ровно уложенные в несколько рядов по высоте лесоматериалы одной номинальной длины, ограниченные габаритными размерами транспортных средств.
